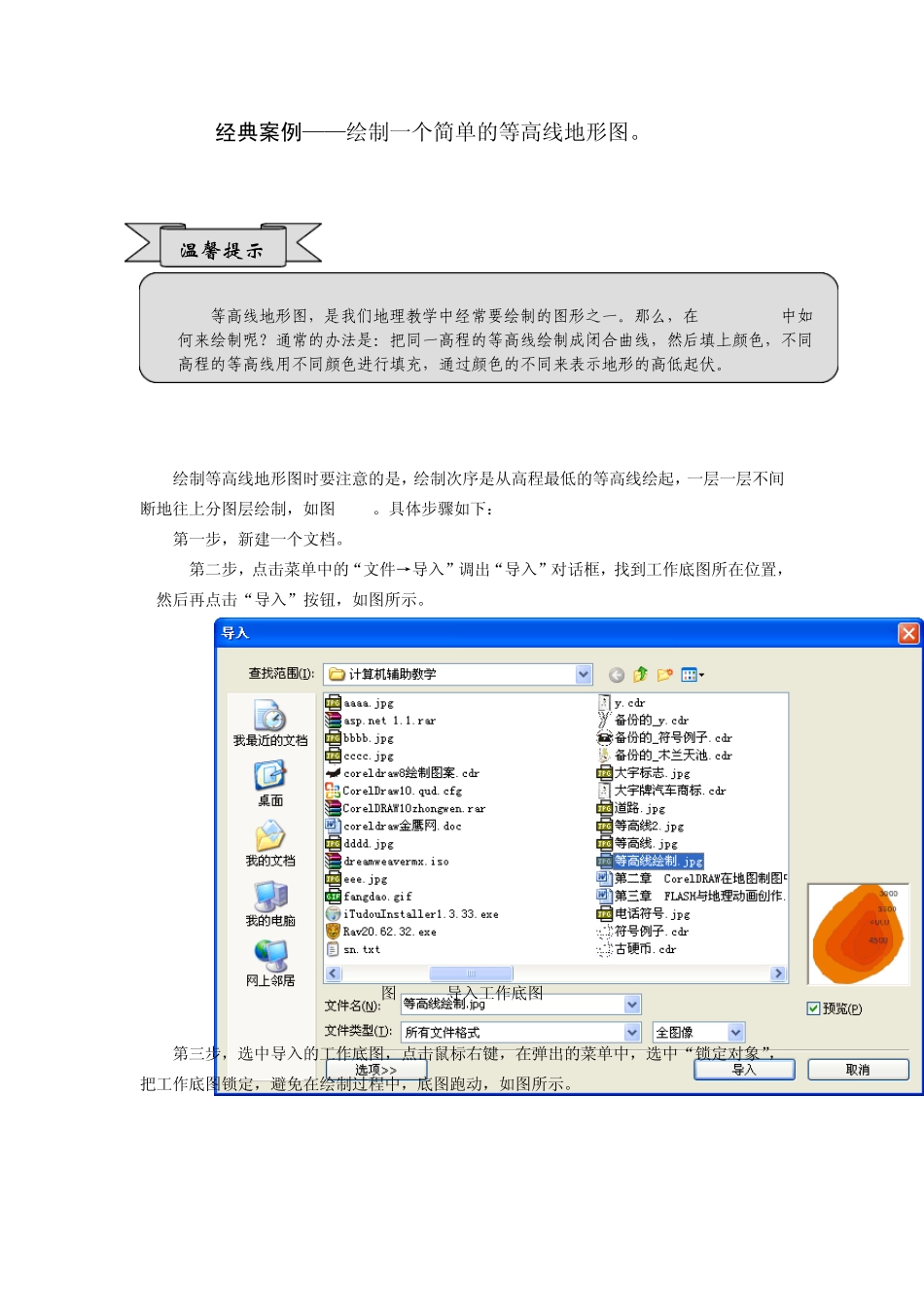

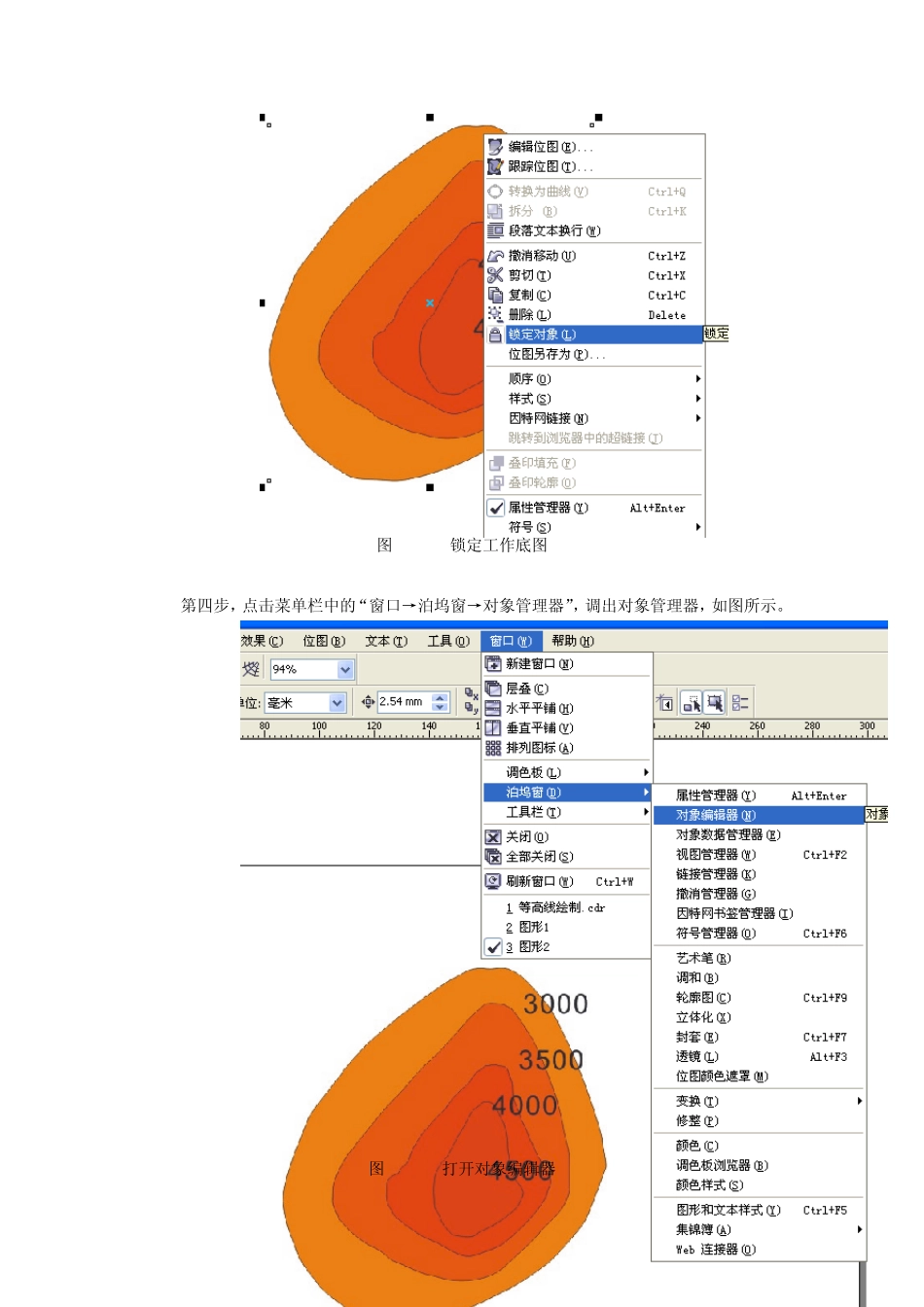

经典案例——绘制一个简单的等高线地形图。 绘制等高线地形图时要注意的是，绘制次序是从高程最低的等高线绘起，一层一层不间断地往上分图层绘制，如图 2-12。具体步骤如下： 第一步，新建一个文档。 第二步，点击菜单中的“文件→导入”调出“导入”对话框，找到工作底图所在位置，然后再点击“导入”按钮，如图所示。 图 2-2-9导入工作底图 第三步，选中导入的工作底图，点击鼠标右键，在弹出的菜单中，选中“锁定对象”，把工作底图锁定，避免在绘制过程中，底图跑动，如图所示。 温馨提示 等高线地形图，是我们地理教学中经常要绘制的图形之一。那么，在 CorelDRAW中如何来绘制呢？通常的办法是：把同一高程的等高线绘制成闭合曲线，然后填上颜色，不同高程的等高线用不同颜色进行填充，通过颜色的不同来表示地形的高低起伏。 图2-2-10锁定工作底图 第四步，点击菜单栏中的“窗口→泊坞窗→对象管理器”，调出对象管理器，如图所示。 图2-2-11打开对象编辑器 第五步，在对象管理器中，点击“新建管理器选项”，如图所示，弹出“新建图层”选项（如图所示），点击该选项，将“图层 1”改名为“3000”，如图所示。重复该步骤，依次建立“3500”、“4000”、“4500”，共 4个图层，如图所示。 图 2-2-12打开对象管理器选项 图 2-2-14新建图层 4500 图 2-2-13点击新建图层 图2-2-14完成4500、4000、3500、3000四个图层 第六步，用贝塞尔工具，依次在对应图层上绘制3000、3500、4000和4500四条闭合的等高线。高程3000等高线绘制过程如图所示。四条等高线绘制完成后，如图所示。 图2-2-15绘制3000等高线 图2-2-16完成3000、3500、4000、4500四条等高线绘制 第七步，选中高程为“4500”的等高线，用鼠标左键点击调色版“红色”颜料，注意点 击时间要多停留几秒，否则只有无法弹出同一色系调色版，如图所示。利用调色版给4条曲线内部分别填充上不同的颜色。原则是“4500”颜色最深， “3000”等高线填充颜色最浅，如图所示。 图2-2-17 等高线填色 第八步，新建“注记”图层（如图所示），分别给4条等高线加上“4500”、“4000”、“3500”和“3000”四组文字，完成后的最终效果，如图所示。 图2-2-18四条等高线添加注记 图2-2-19等高线分层设色最终效果图 三、文字注记 在地图绘制中，我们经常要对某些地物进行说明，这就需要用到CorelDRAW中的文字注记功能。地图文字注记的特点是：字体字形多样，字距字向多变。...
