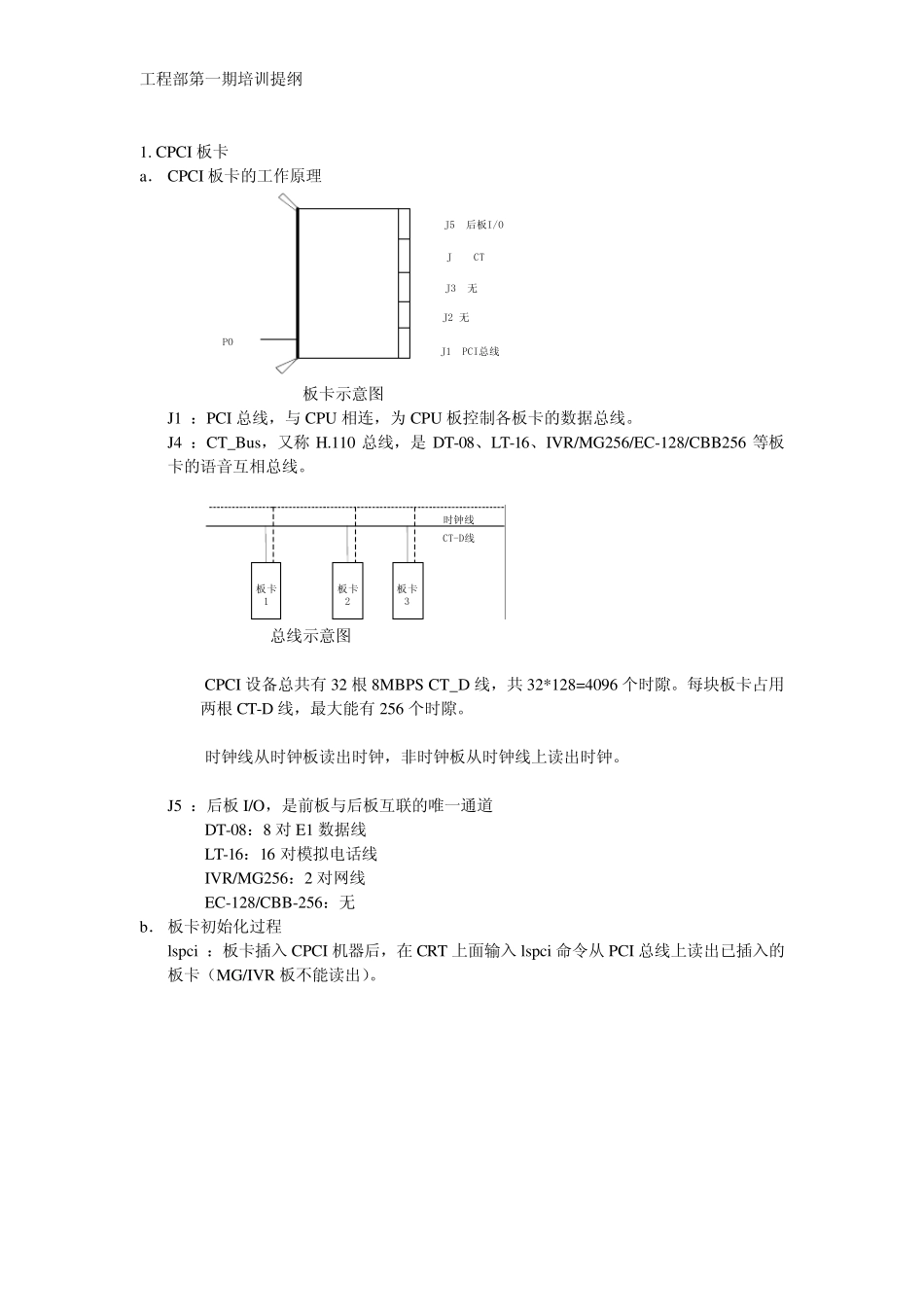

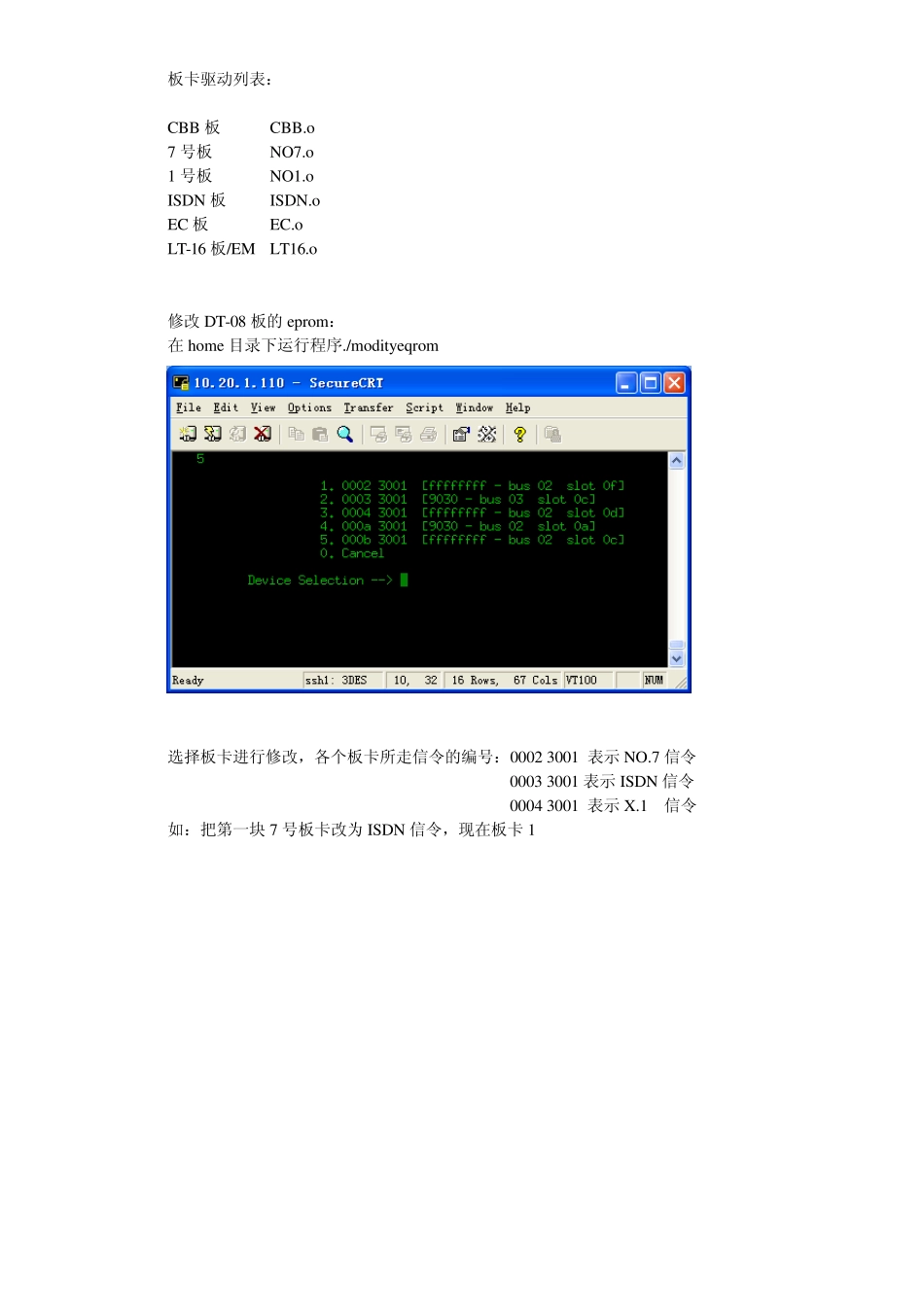

工程部第一期培训提纲 1. CPCI 板卡 a． CPCI 板卡的工作原理 J5 后板I/OJ4 CT_BusJ3 无J2 无J1 PCI总线POWER 板卡示意图 J1 ：PCI 总线，与CPU 相连，为CPU 板控制各板卡的数据总线。 J4 ：CT_Bus，又称H.110 总线，是DT-08、LT-16、IVR/MG256/EC-128/CBB256 等板卡的语音互相总线。 板卡1板卡2板卡3CT-D线时钟线 总线示意图 CPCI 设备总共有 32 根 8MBPS CT_D 线，共 32*128=4096 个时隙。每块板卡占用两根 CT-D 线，最大能有 256 个时隙。 时钟线从时钟板读出时钟，非时钟板从时钟线上读出时钟。 J5 ：后板I/O，是前板与后板互联的唯一通道 DT-08：8 对 E1 数据线 LT-16：16 对模拟电话线 IVR/MG256：2 对网线 EC-128/CBB-256：无 b． 板卡初始化过程 lspci ：板卡插入 CPCI 机器后，在 CRT 上面输入 lspci 命令从 PCI 总线上读出已插入的板卡（MG/IVR 板不能读出）。 使用lspci 命令读出该设备上有5 块板卡 加载驱动：板卡需要加载驱动后才能正常使用。把各个板卡相应的驱动程序放在/home/obj 目录下；把S99driv erbacku p 程序放到/home 目录下；在/home 目录下执行命令 ./ S99driv erbacku p start 加载驱动。加载驱动后可用lsmod 查看有哪些驱动已经加载（检查板卡驱动是否加载成功）。 使用lsmod 查看板卡驱动 如果是对单块板卡驱动加载、卸载，可以在/home/obj 目录下使用insmod、rmmod 命令来完成。对板卡驱动操作前，需要保证板卡未被程序使用：Used=0，把平台相关程序关闭即可。 板卡驱动列表： CBB 板 CBB.o 7 号板 NO7.o 1 号板 NO1.o ISDN 板 ISDN.o EC 板 EC.o LT-16 板/EM LT16.o 修改DT-08 板的eprom： 在home 目录下运行程序./modity eqrom 选择板卡进行修改，各个板卡所走信令的编号：0002 3001 表示NO.7 信令 0003 3001 表示ISDN 信令 0004 3001 表示X.1 信令 如：把第一块 7 号板卡改为 ISDN 信令，现在板卡1 选择0 退出修改，1 进入修改如：选择1 进行修改 在Address=输入芯片地址Address=00 进行编辑。在Value=00033001 改写编号使 7 号信令改成 ISDN 信令，选择(1)yes 进行修改。需要注意的是当板卡走 ISDN 和 7 号信令需要把中断打开，当走 X.1 信令时关闭中断。如： Address=14 进入中断修改 Value=00000100 表示中断打开，Value=00000000 表示关闭 MG/IVR ...
