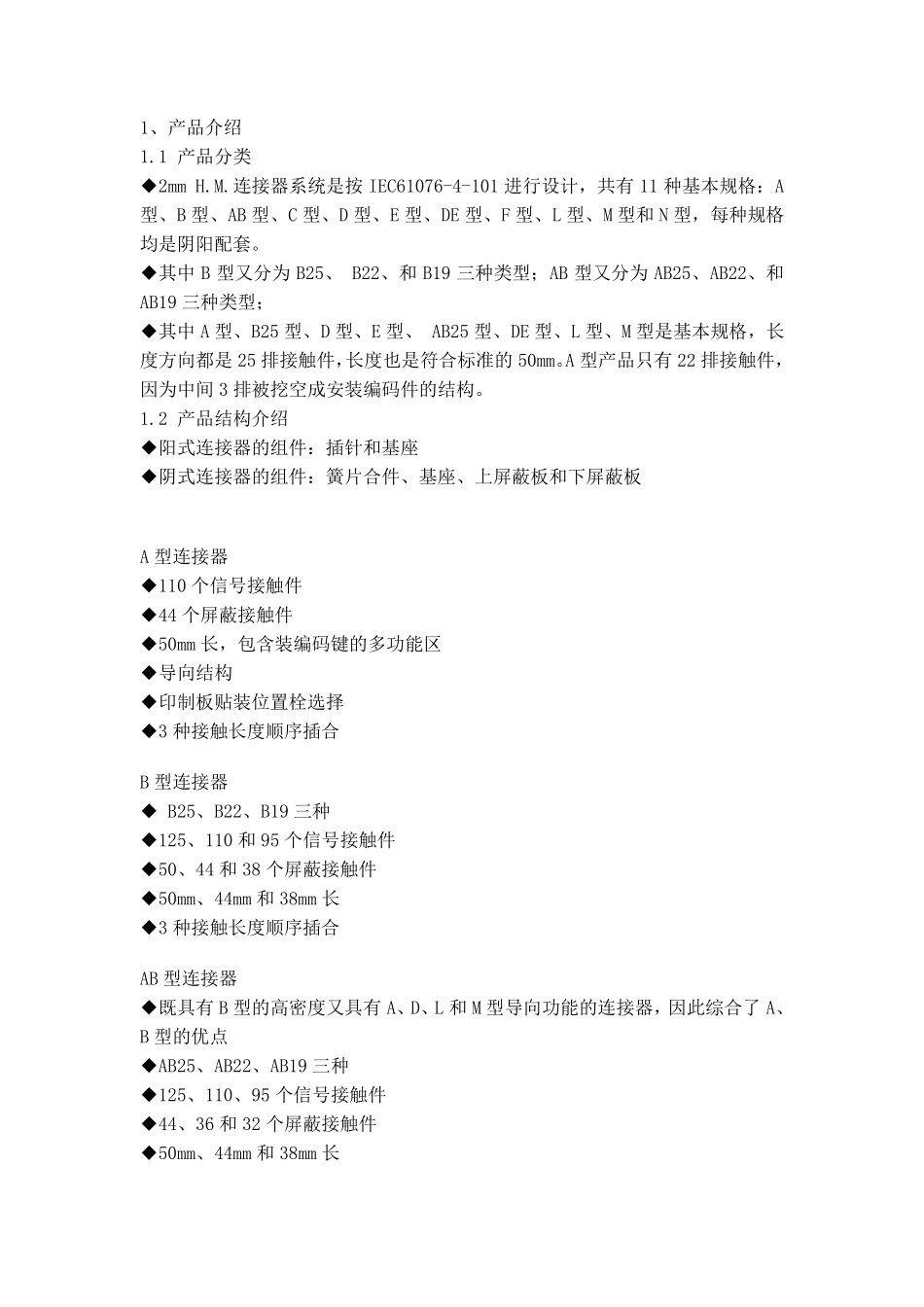

cPCI连接器类型_第1页
1/9
cPCI连接器类型_第2页
2/9

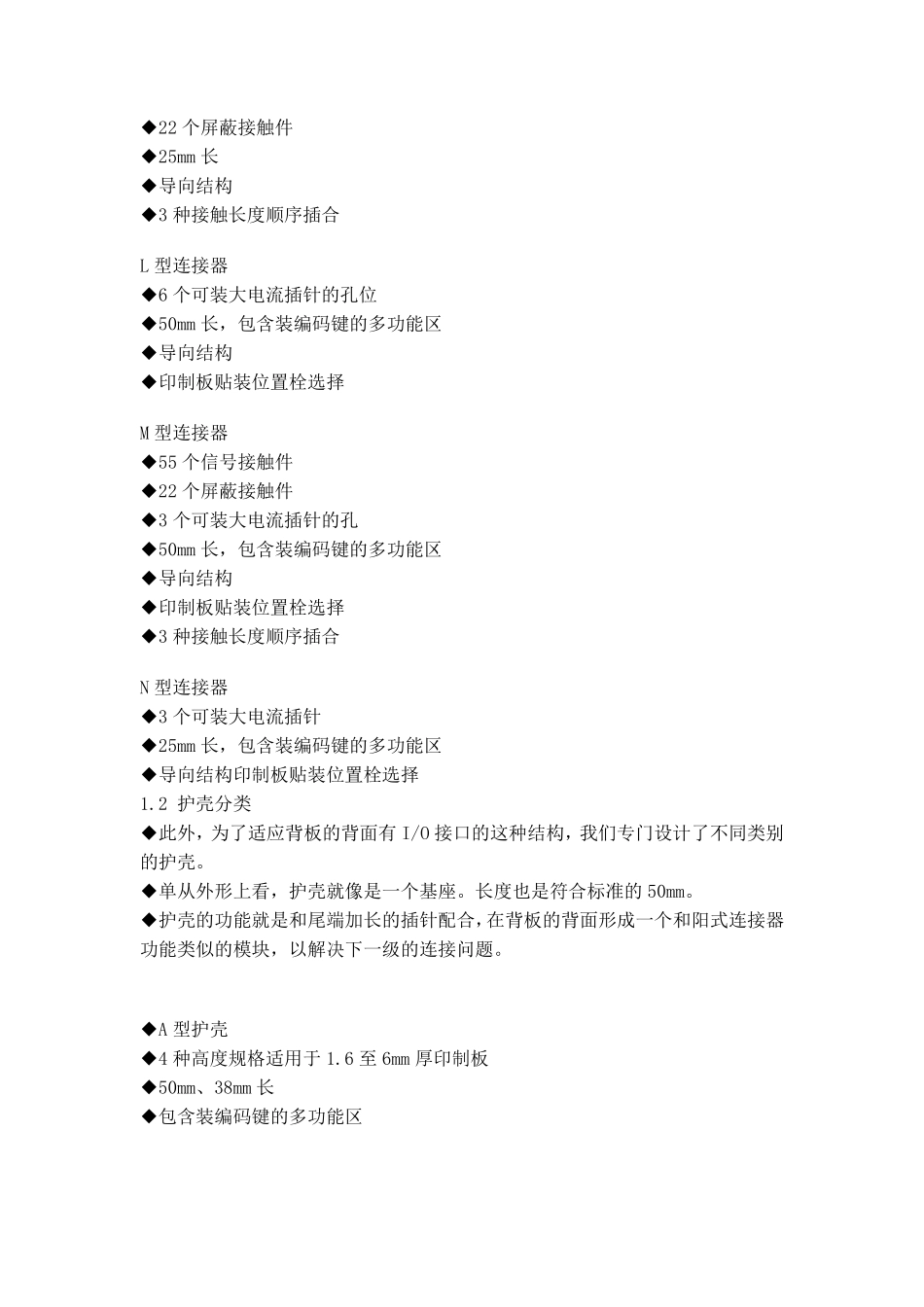

cPCI连接器类型_第3页
3/9
1、产品介绍 1.1 产品分类 ◆2mm H.M.连接器系统是按 IEC61076-4-101 进行设计,共有 11 种基本规格:A型、B 型、AB 型、C 型、D 型、E 型、DE 型、F 型、L 型、M 型和 N 型,每种规格均是阴阳配套。 ◆其中 B 型又分为 B25、 B22、和 B19 三种类型;AB 型又分为 AB25、AB22、和AB19 三种类型; ◆其中 A 型、B25 型、D 型、E 型、 AB25 型、DE 型、L 型、M 型是基本规格,长度方向都是 25 排接触件,长度也是符合标准的 50mm。A 型产品只有 22 排接触件,因为中间 3 排被挖空成安装编码件的结构。 1.2 产品结构介绍 ◆阳式连接器的组件:插针和基座 ◆阴式连接器的组件:簧片合件、基座、上屏蔽板和下屏蔽板 A 型连接器 ◆110 个信号接触件 ◆44 个屏蔽接触件 ◆50mm 长,包含装编码键的多功能区 ◆导向结构 ◆印制板贴装位置栓选择 ◆3 种接触长度顺序插合 B 型连接器 ◆ B25、B22、B19 三种 ◆125、110 和 95 个信号接触件 ◆50、44 和 38 个屏蔽接触件 ◆50mm、44mm 和 38mm 长 ◆3 种接触长度顺序插合 AB 型连接器 ◆既具有 B 型的高密度又具有 A、D、L 和 M 型导向功能的连接器,因此综合了 A、B 型的优点 ◆AB25、AB22、AB19 三种 ◆125、110、95 个信号接触件 ◆44、36 和 32 个屏蔽接触件 ◆50mm、44mm 和 38mm 长 ◆导向结构 ◆3 种接触长度顺序插合 C 型连接器 ◆55 个信号接触件 ◆22 个屏蔽接触件 ◆25mm 长 ◆导向结构 ◆3 种接触长度顺序插合 D 型连接器 ◆8 排信号排、22 列 ◆176 个信号接触件 ◆44 个屏蔽接触件 ◆50mm 长,包含装编码键的多功能区 ◆导向结构 ◆印制板贴装位置栓选择 ◆3 种接触长度顺序插合 E 型连接器 ◆8 排信号排、25 列 ◆200 个信号接触件 ◆50 个屏蔽接触件 ◆50mm 长 ◆3 种接触长度顺序插合 DE 型连接器 ◆既具有 E 型的高密度又具有 A、D、L 和 M 型导向功能的连接器,因此综合了 D、E 型的优点 ◆8 排信号排、25 列 ◆200 个信号接触件 ◆44 个屏蔽接触件 ◆50mm 长 ◆导向机构 ◆3 种接触长度顺序插合 F 型连接器 ◆88 个信号接触件 ◆22 个屏蔽接触件 ◆25mm 长 ◆导向结构 ◆3 种接触长度顺序插合 L 型连接器 ◆6 个可装大电流插针的孔位 ◆50mm 长,包含装编码键的多功能区 ◆导向结构 ◆印...
