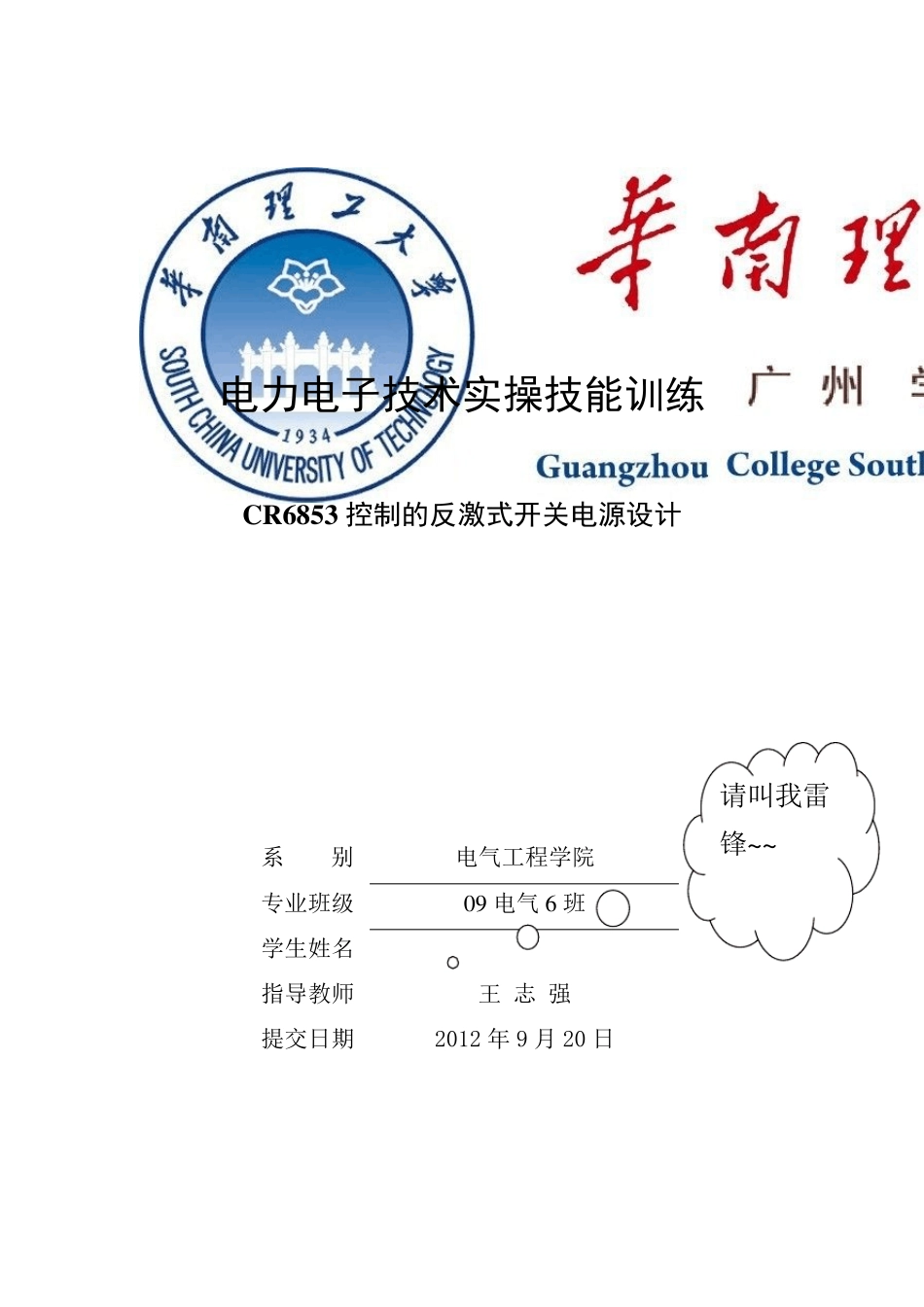

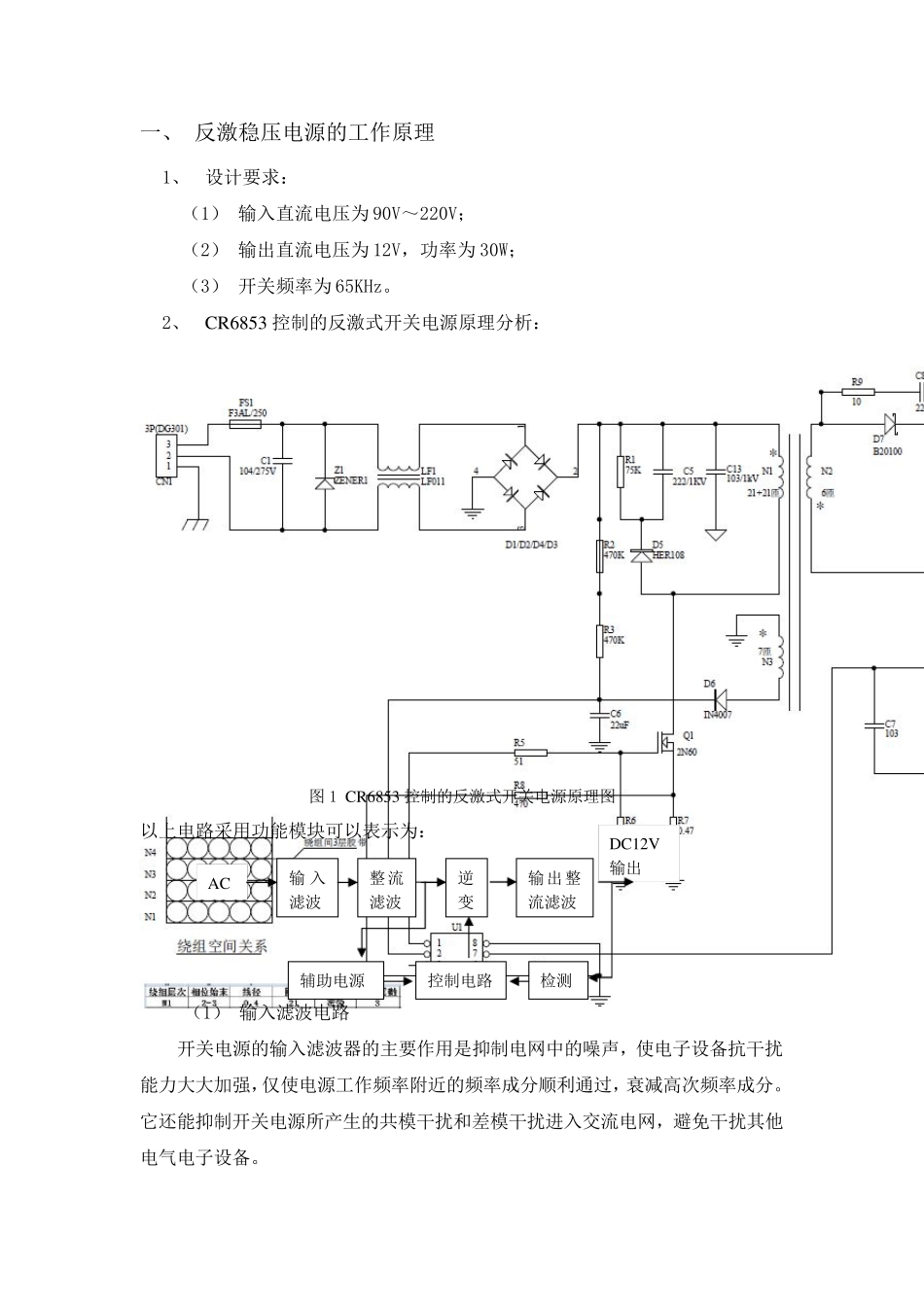

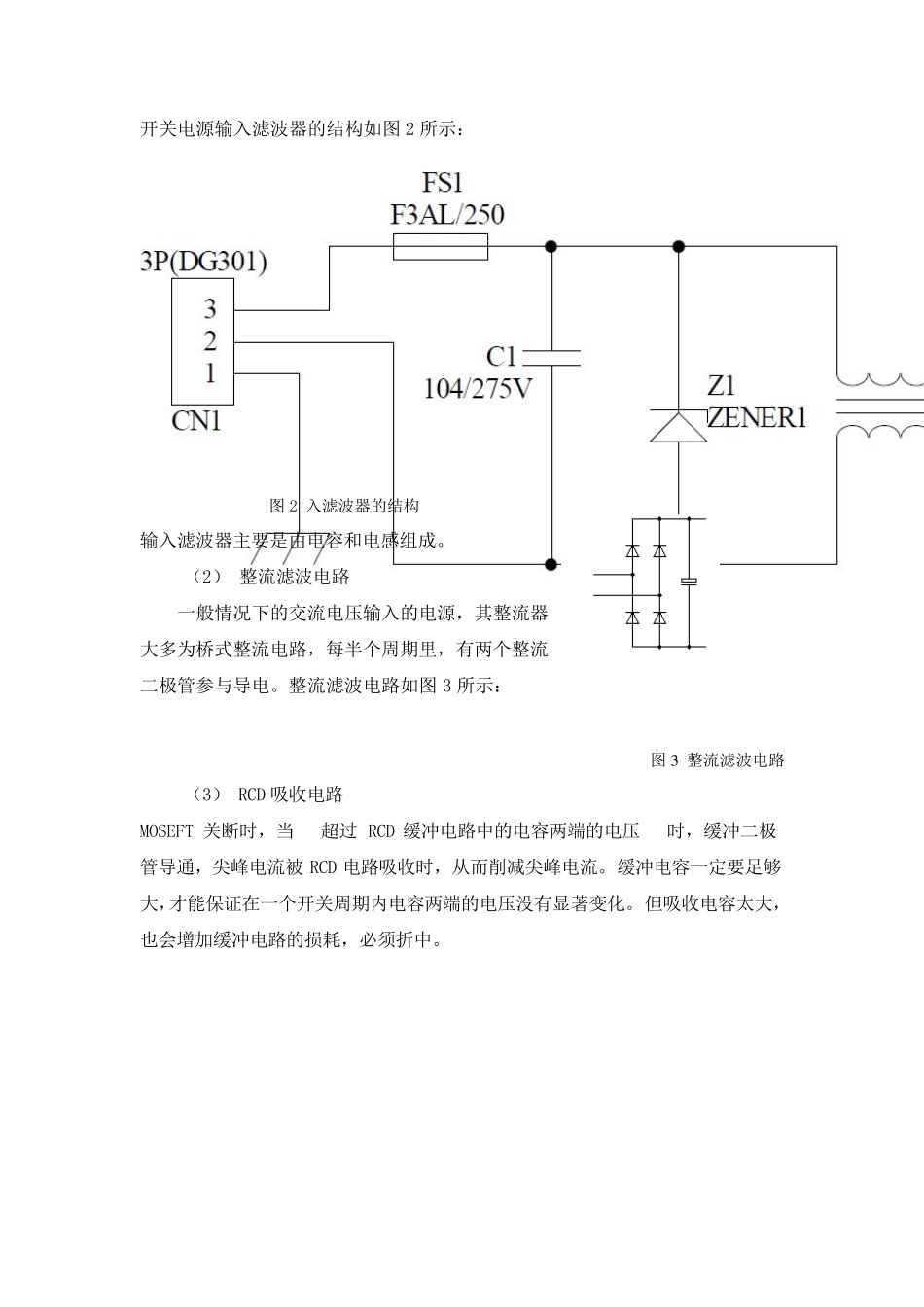

电力电子技术实操技能训练 C R 6853 控制的反激式开关电源设计 系 别 电气工程学院 专业班级 09 电气6 班 学生姓名 指导教师 王 志 强 提交日期 2012 年 9 月 20 日 请叫我雷锋~~ 一、 反激稳压电源的工作原理 1、 设计要求： （1） 输入直流电压为 90V～220V； （2） 输出直流电压为 12V，功率为 30W； （3） 开关频率为 65KHz。 2、 CR6853 控制的反激式开关电源原理分析： 图 1 CR6853 控制的反激式开关电源原理图 以上电路采用功能模块可以表示为： （1） 输入滤波电路 开关电源的输入滤波器的主要作用是抑制电网中的噪声，使电子设备抗干扰能力大大加强，仅使电源工作频率附近的频率成分顺利通过，衰减高次频率成分。它还能抑制开关电源所产生的共模干扰和差模干扰进入交流电网，避免干扰其他电气电子设备。 AC 输 入滤波 整流滤波 逆变 输出整流滤波 辅助电源 控制电路 检测 DC12V输出 开关电源输入滤波器的结构如图2 所示： 图2 入滤波器的结构 输入滤波器主要是由电容和电感组成。 （2） 整流滤波电路 一般情况下的交流电压输入的电源，其整流器大多为桥式整流电路，每半个周期里，有两个整流二极管参与导电。整流滤波电路如图3 所示： 图3 整流滤波电路 （3） RCD 吸收电路 MOSEFT 关断时，当 超过 RCD 缓冲电路中的电容两端的电压 时，缓冲二极管导通，尖峰电流被 RCD 电路吸收时，从而削减尖峰电流。缓冲电容一定要足够大，才能保证在一个开关周期内电容两端的电压没有显著变化。但吸收电容太大，也会增加缓冲电路的损耗，必须折中。 图4 RCD 吸收电路 （4） 电压反馈控制电路 反激电源原副边隔离，电压调节需要采样副边输出电压，经过调节后需要控制原边开关管的门极驱动，因此电压反馈控制涉及到采样隔离和PI 调节。采用 TL431 和TLP521 的控制电路如下： 图5 TL431 控制电路 TL431 提供参考电压，并与 Rf1，Rf2，Rf4，Cf1 构成 PI 调节器，Rf3 用于增加TL431 的偏置电流，使其工作在稳压状态。TLP521 用于隔离模拟信号，在一定范围内可以等效为比例环节。 +-VDC+CDCRsnCsnVsnNpVRO++--LlkFPSDrainGNDVDS+- 图6 TL431 控制电路 （5） 逆变电路 反激式变换器是一种电气隔离的升压/降压变换器，也是最简单的隔离型直流变换器。主要由输入/输出滤波电容器、电感变压器、功率开关管、高频整流管等构成。电路拓扑结构如图...
