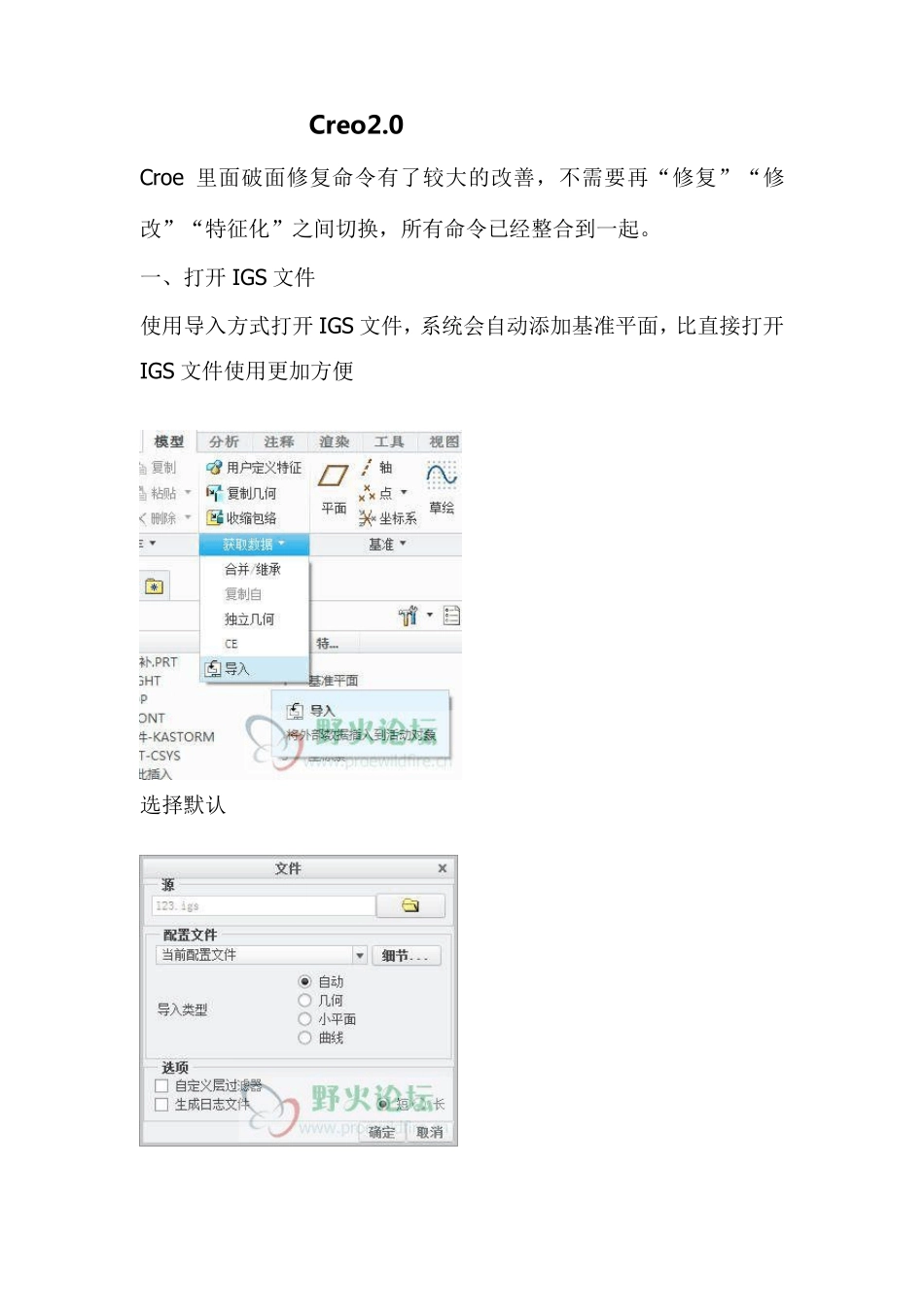

0 破面修补教程详解 Croe 里面破面修复命令有了较大的改善，不需要再“修复”“修改”“特征化”之间切换，所有命令已经整合到一起

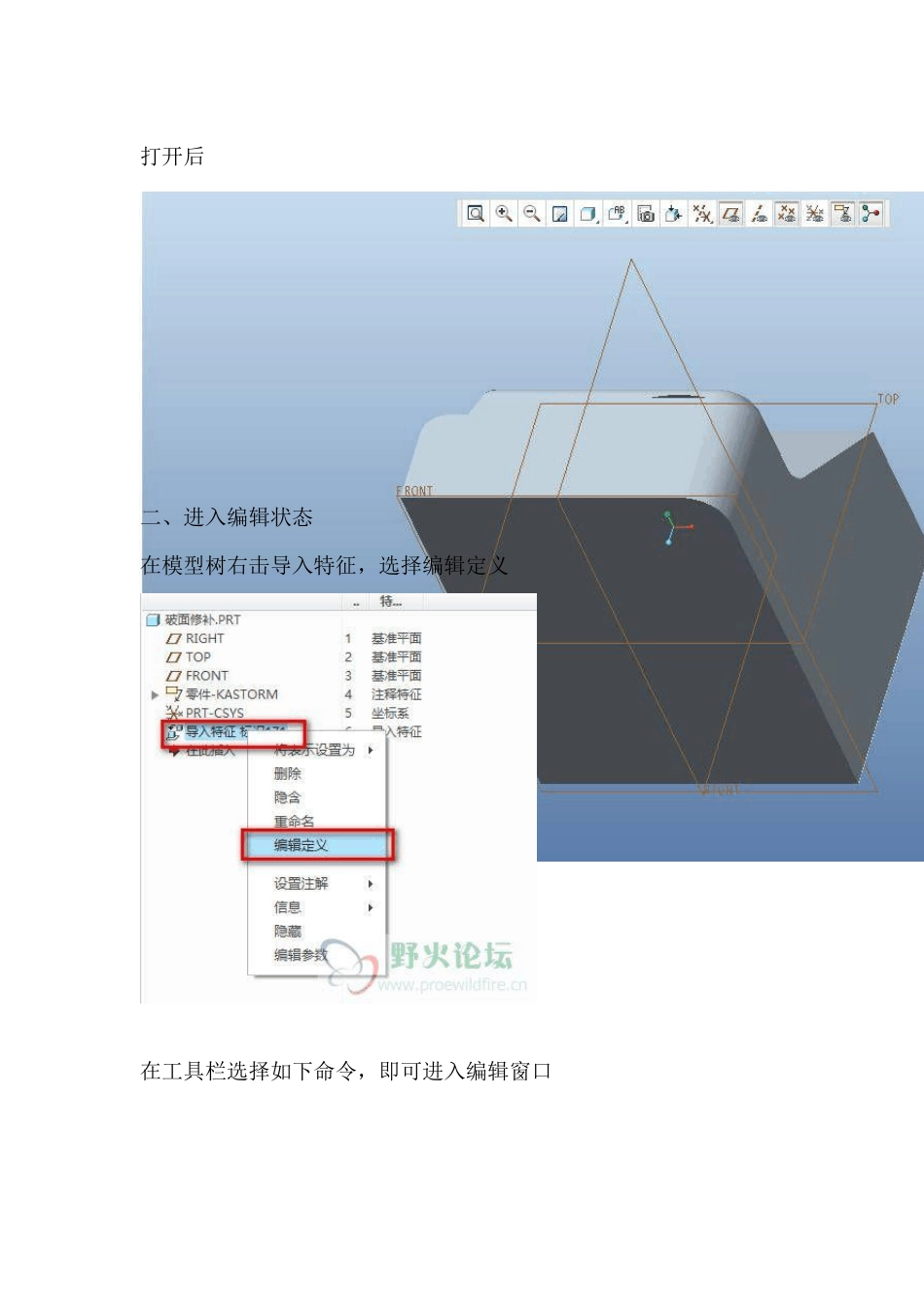

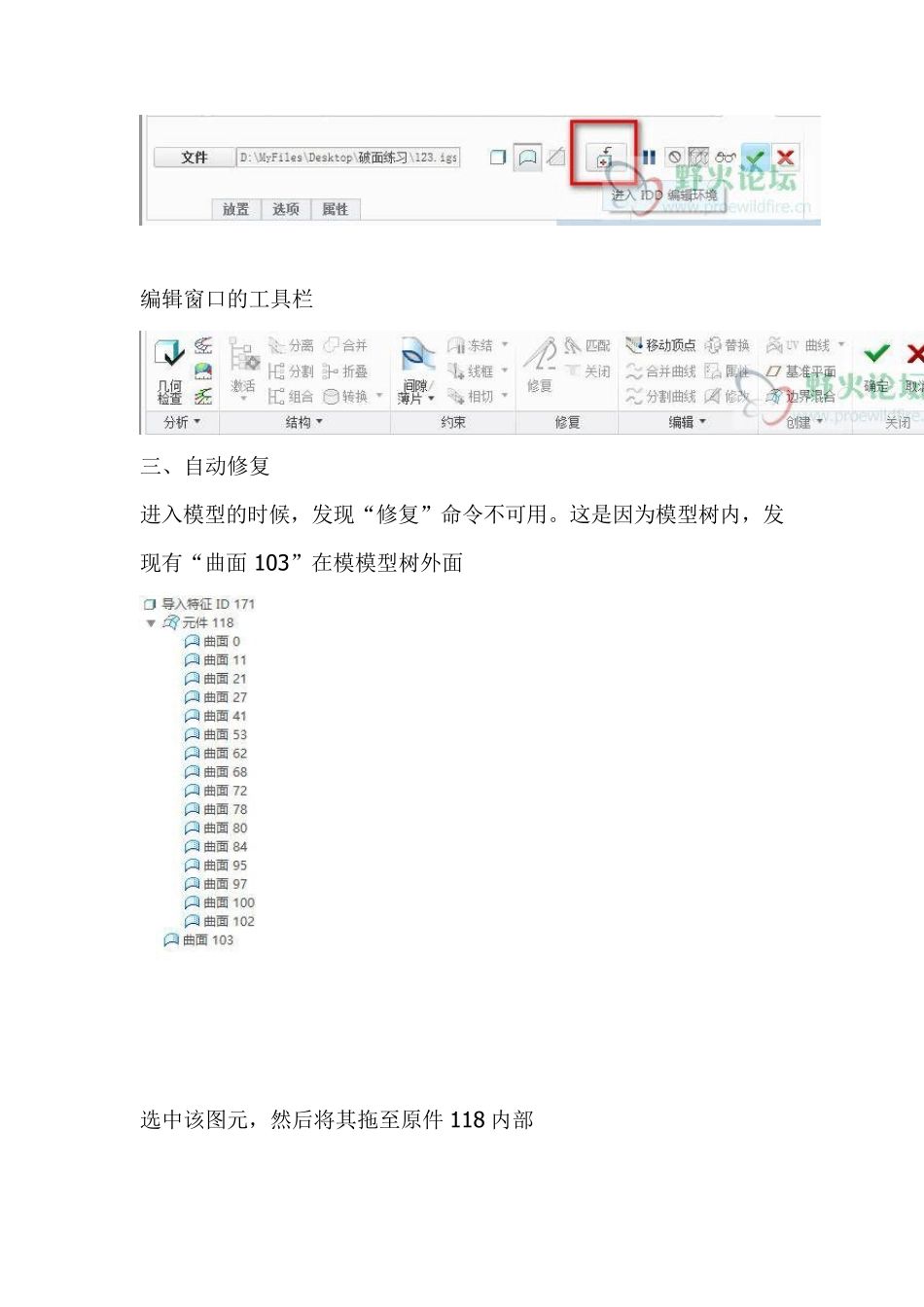

一、打开 IGS 文件 使用导入方式打开 IGS 文件，系统会自动添加基准平面，比直接打开IGS 文件使用更加方便 选择默认 打开后 二、进入编辑状态 在模型树右击导入特征，选择编辑定义 在工具栏选择如下命令，即可进入编辑窗口 编辑窗口的工具栏 三、自动修复 进入模型的时候，发现“修复”命令不可用
这是因为模型树内，发现有“曲面 103”在模模型树外面 选中该图元，然后将其拖至原件 118 内部 然后发现工具栏上的“修复”命令已经可以使用了 单击该命令，系统会自动修复曲面的部分小破面 这里我们讲下查找零件内间隙的方法 输入相应的值，既可以查找零件内满足条件的间隙 单击“关闭”退出，可以看到间隙特征已经被高亮选中，此时使用“间隙/薄片”命令 确定完成后，再次使用修复命令可以自动修复该处间隙 四、自定义间隙修复 使用“间隙/薄片”命令，添加下图的间隙 然后单击“修复”，即可完成该处破面的修补 五、使用移动顶点修复 将图中红色部分的顶点移至粉红色部分，即可完成破面修补 在移动的过程中，系统会自动捕捉临近的顶点 自此次 IGS 破面就修复完毕，确认完成，在模型树中选中该执行，执行实体化命令，可以将该曲面转为实体 勾选确认，我们使用截面来观察，可以发现该造型已经转换为实体零件 六、使用替换边修复 七、如下图，使用替换边，即使用目的变（现有或自己建立），替换掉现在存在的边达到修改的效果
我们介绍使用自己建立的方式（同样可以采用草绘曲线的方式） 选中需要投影的平面，此时UV 曲线的命令已经可以使用，按下图操作 确认时，系统弹出了故障，分别是 这是因为曲线和平面的夹角太小，不能争取投影，我们可以适当更改曲线的形状，重新投影 使用移动顶点命令修改
