creo2.0经典练习题

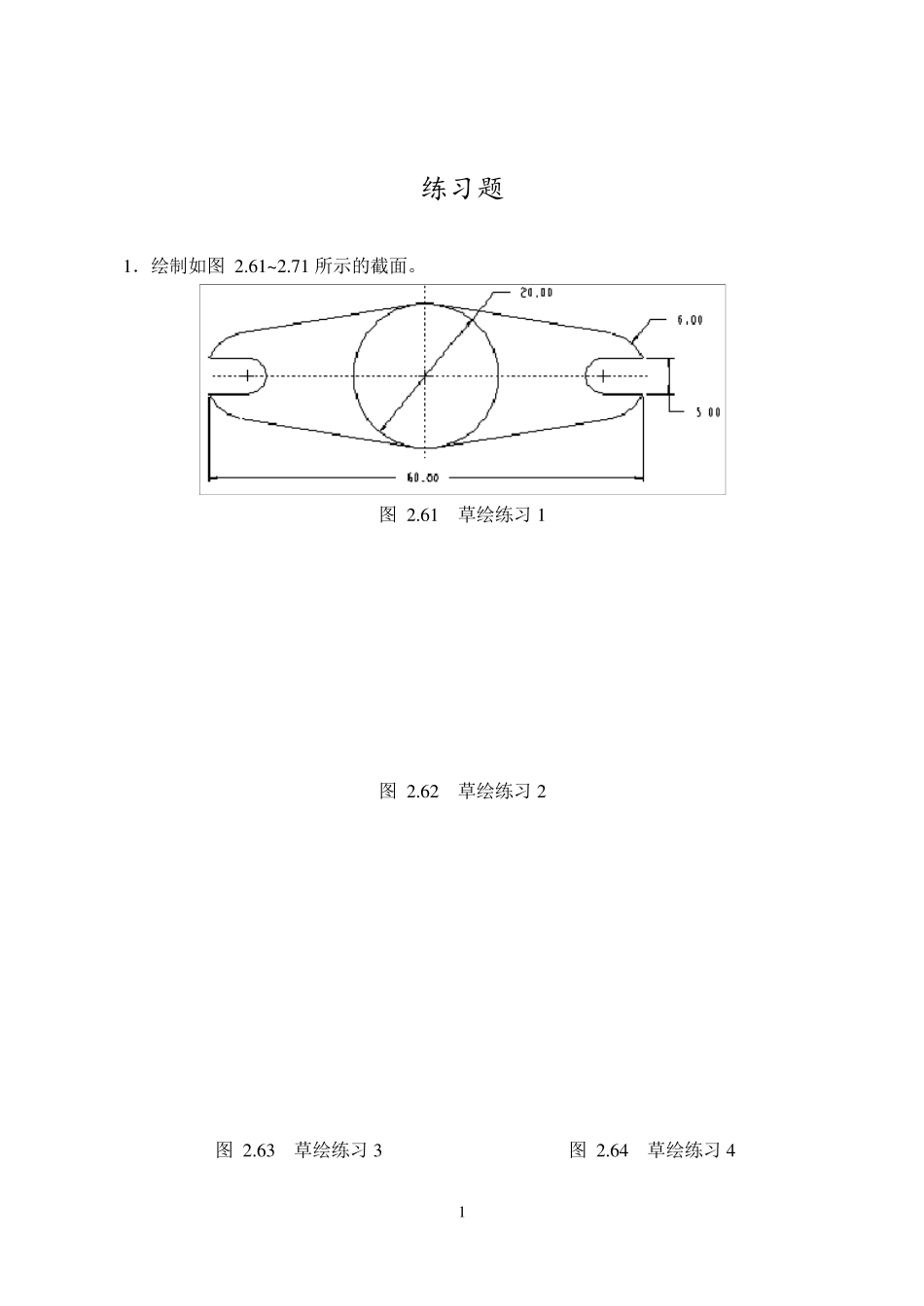

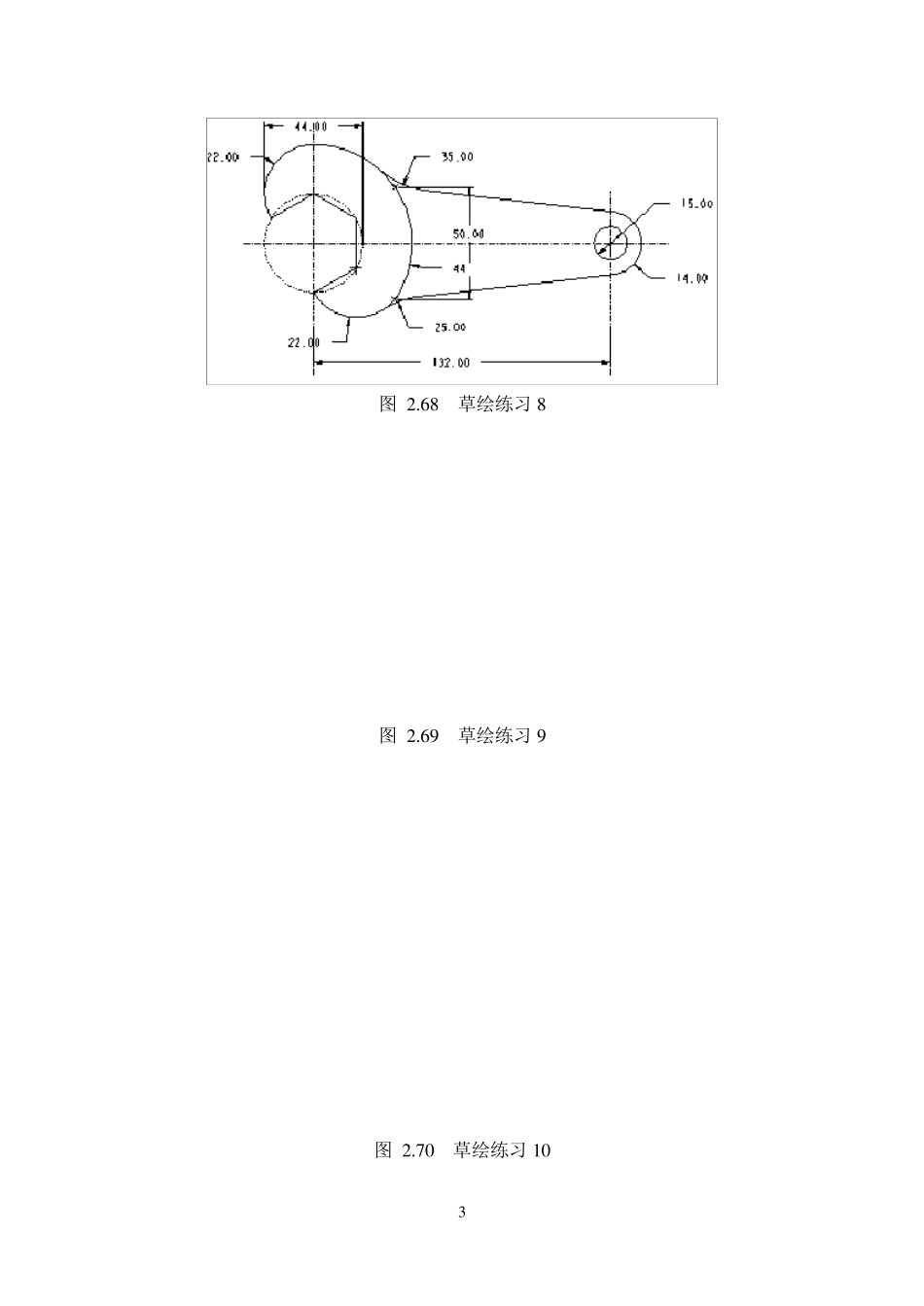

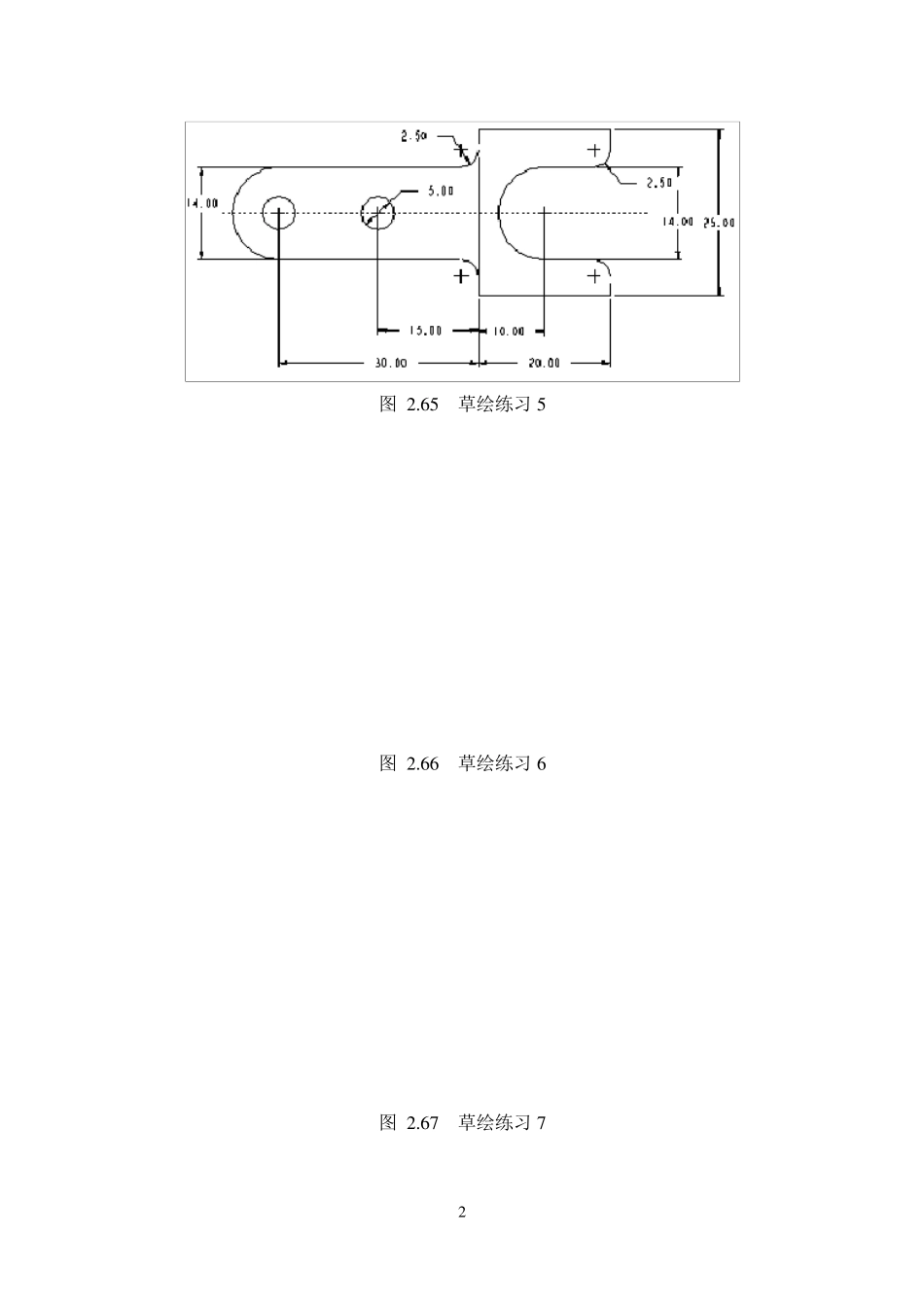

1 练习题 1．绘制如图 2.61~2.71 所示的截面。 图 2.61 草绘练习 1 图 2.62 草绘练习 2 图 2.63 草绘练习 3 图 2.64 草绘练习 4 2 图 2 .6 5 草绘练习5 图 2 .6 6 草绘练习6 图 2 .6 7 草绘练习7 3 图 2 .6 8 草绘练习8 图 2 .6 9 草绘练习9 图 2 .7 0 草绘练习1 0 4 图 2.71 草绘练习11 练习题 1．何为草绘平面和参考面？二者有何要求？ 2．在Pro/Engineer中，建立3D 草绘型特征的一般步骤有哪些？ 3．拉伸特征生成时深度的定义形式共有哪几种？各表示什么含义？ 4．混合特征包括哪三种形式，各有何特点？ 5．新建文件时如何设置模型的单位制？如果当前模型采用的是英寸单位制，如何将其改为毫米的国际单位制，有哪两种形式？ 6．建立扫描特征时，其属性的定义与扫描轨迹线间有何关系？属性选项【Add Inn Fcs】和【No Inn Fcs】、【Merge Ends】和【Free Ends】各表示什么含义？ 7．利用拉伸、旋转、扫描和混合等方式，建立如图3.97～3.99 所示的零件。 5 图 3 .9 7 建模练习1 图 3 .9 8 建模练习2 6 图 3.99 建模练习3 8．利用平行混合方式，绘制三个截面（两两相距60）建立如图3.100 所示的变形棱锥体。 图3.100 变形棱锥体 9．利用旋转和平行混合，建立如图3.101 所示的奔驰车标记。 图3.101 奔驰车标记 练 习 题（第4 章） 1．在Pro/ENGINEER 中，常用的基准特征有哪几种？它们在三维建模中主要有何作用？ 2．利用基准面、基准轴特征，辅助完成如图4.43~ !4.44 所示的零件。 要求： 1． 三星标记高 5 毫米； 2． 小圆环直径为 4 毫米。 7 图 4.43 建模练习1 图 4.44 建模练习2 3．利用基准点和基准曲线功能，建立如图4.45~4.47 所示的三维曲线模型。 8 图 4.45 曲线模型1 图 4.46 曲线模型2 图 4.47 曲线模型3 练 习 题 1．常用的放置型特征有哪些？ 2．直孔、草绘孔及标准孔三种圆孔类型，在创建的原理、步骤与方法上有何异同？ 3．试说明 4 种倒角尺寸标注方式（45xd、dxd、d1xd2 和 Angxd）的各自含义与应用场合。 4．建立如图5.73~5.78 所示的零件。 9 图5 .7 3 建模练习1 图5 .7 4 建模练习2 1 0 图5 .7 5 建模练习3 图5 .7 6 建模练习4 1 1 图5 .7 7 建模练习5 图5 .7 8 建模练习6 12 练 习 题 1．执行特征的尺寸阵列时，有哪三种可选用的阵列...
