CRH2C型动车组牵引传动系统

CRH2C型动车组牵引传动系统_第1页
1/25
CRH2C型动车组牵引传动系统_第2页
2/25
CRH2C型动车组牵引传动系统_第3页
3/25

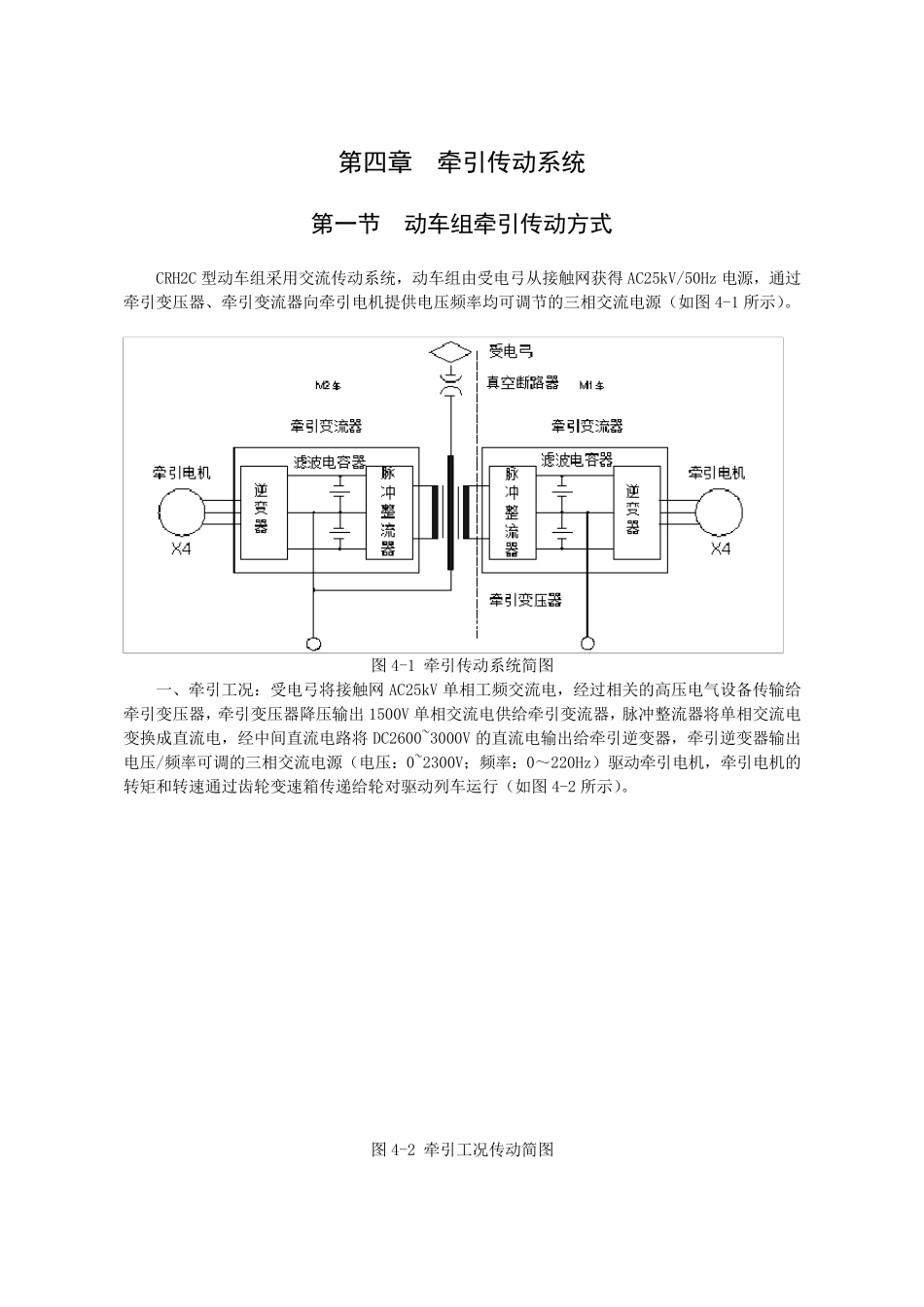

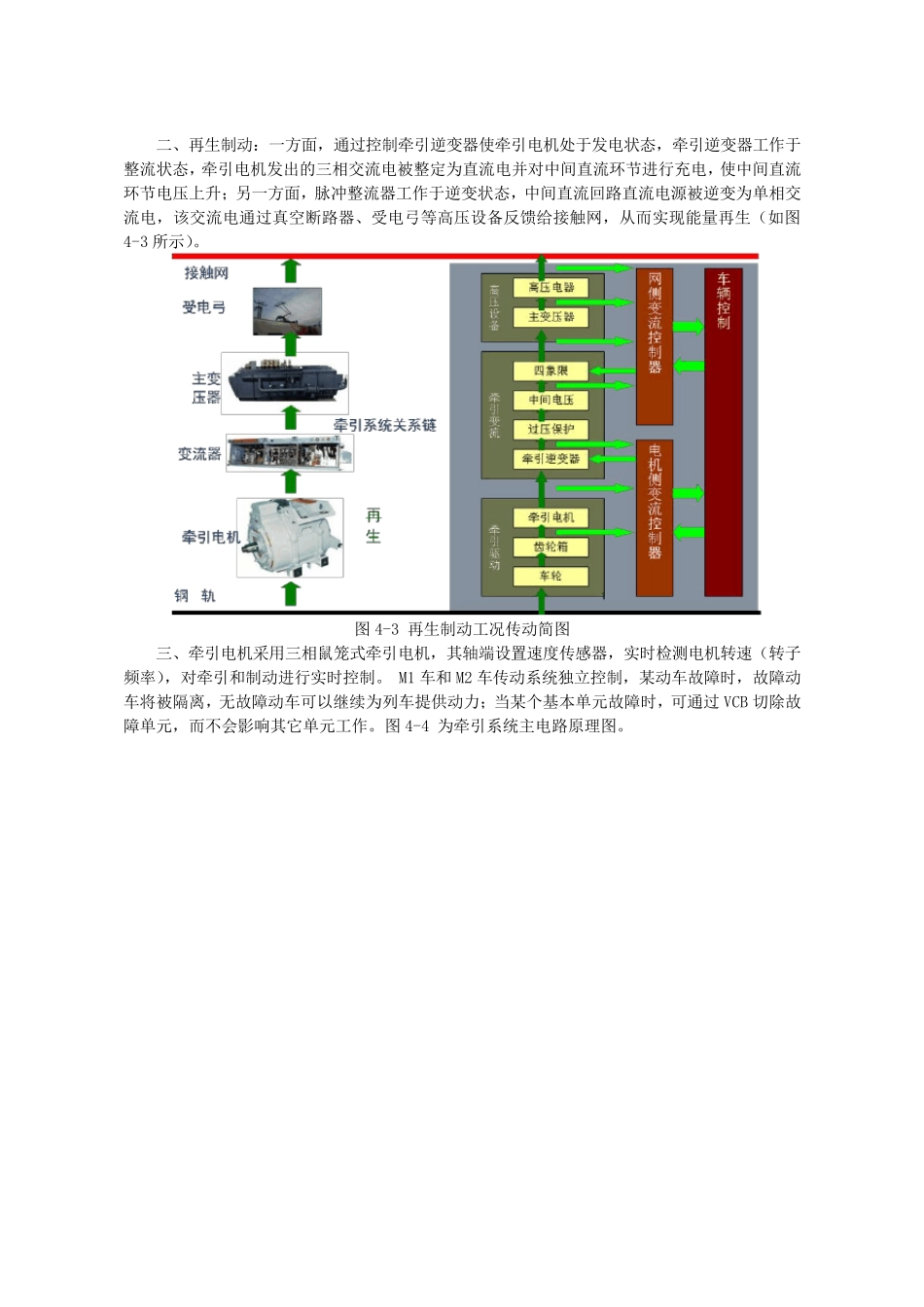

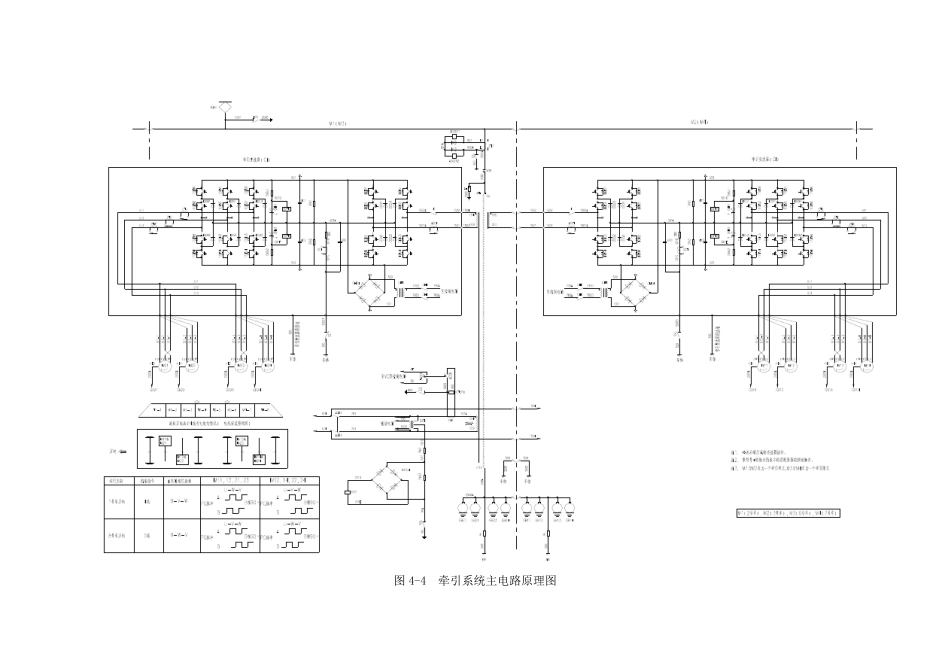

第四章 牵引传动系统 第一节 动车组牵引传动方式 CRH2C 型动车组采用交流传动系统,动车组由受电弓从接触网获得AC25kV/50Hz 电源,通过牵引变压器、牵引变流器向牵引电机提供电压频率均可调节的三相交流电源(如图 4-1 所示)。 图 4-1 牵引传动系统简图 一、牵引工况:受电弓将接触网AC25kV 单相工频交流电,经过相关的高压电气设备传输给牵引变压器,牵引变压器降压输出 1500V 单相交流电供给牵引变流器,脉冲整流器将单相交流电变换成直流电,经中间直流电路将 DC2600~3000V 的直流电输出给牵引逆变器,牵引逆变器输出电压/频率可调的三相交流电源(电压:0~2300V;频率:0~220Hz)驱动牵引电机,牵引电机的转矩和转速通过齿轮变速箱传递给轮对驱动列车运行(如图 4-2 所示)。 图 4-2 牵引工况传动简图 二、再生制动:一方面,通过控制牵引逆变器使牵引电机处于发电状态,牵引逆变器工作于整流状态,牵引电机发出的三相交流电被整定为直流电并对中间直流环节进行充电,使中间直流环节电压上升;另一方面,脉冲整流器工作于逆变状态,中间直流回路直流电源被逆变为单相交流电,该交流电通过真空断路器、受电弓等高压设备反馈给接触网,从而实现能量再生(如图4-3 所示)。 图 4-3 再生制动工况传动简图 三、牵引电机采用三相鼠笼式牵引电机,其轴端设置速度传感器,实时检测电机转速(转子频率),对牵引和制动进行实时控制。 M1 车和 M2 车传动系统独立控制,某动车故障时,故障动车将被隔离,无故障动车可以继续为列车提供动力;当某个基本单元故障时,可通过 VCB 切除故障单元,而不会影响其它单元工作。图 4-4 为牵引系统主电路原理图。图4-4 牵引系统主电路原理图 第二节 牵引系统构成及工作原理 CRH2C 型动车组牵引传动系统主要由特高压电器设备和主牵引电气系统组成,特高压电器主要作用是完成从接触网到牵引变压器的供电,主要包括:受电弓、主断路器、避雷器、电流互感器、接地保护开关等;主牵引电气系统主要作用是完成交流变频、直流调压、调整牵引电流的大小及相序、输出牵引力等,主要由牵引变压器、四象限变流器、牵引逆变器和牵引电机组成。 一、牵引系统概述 (一)系统原理 动车组电源由接触网通过4号车或6号车受电弓进行受电,通过车顶上的特高压导线,经由VCB后被送到2号车、4号车或6号车的主变压器。车顶上安装有保护接地装置(EGS),可使接触网接地短路。牵引变压器2次绕组...
