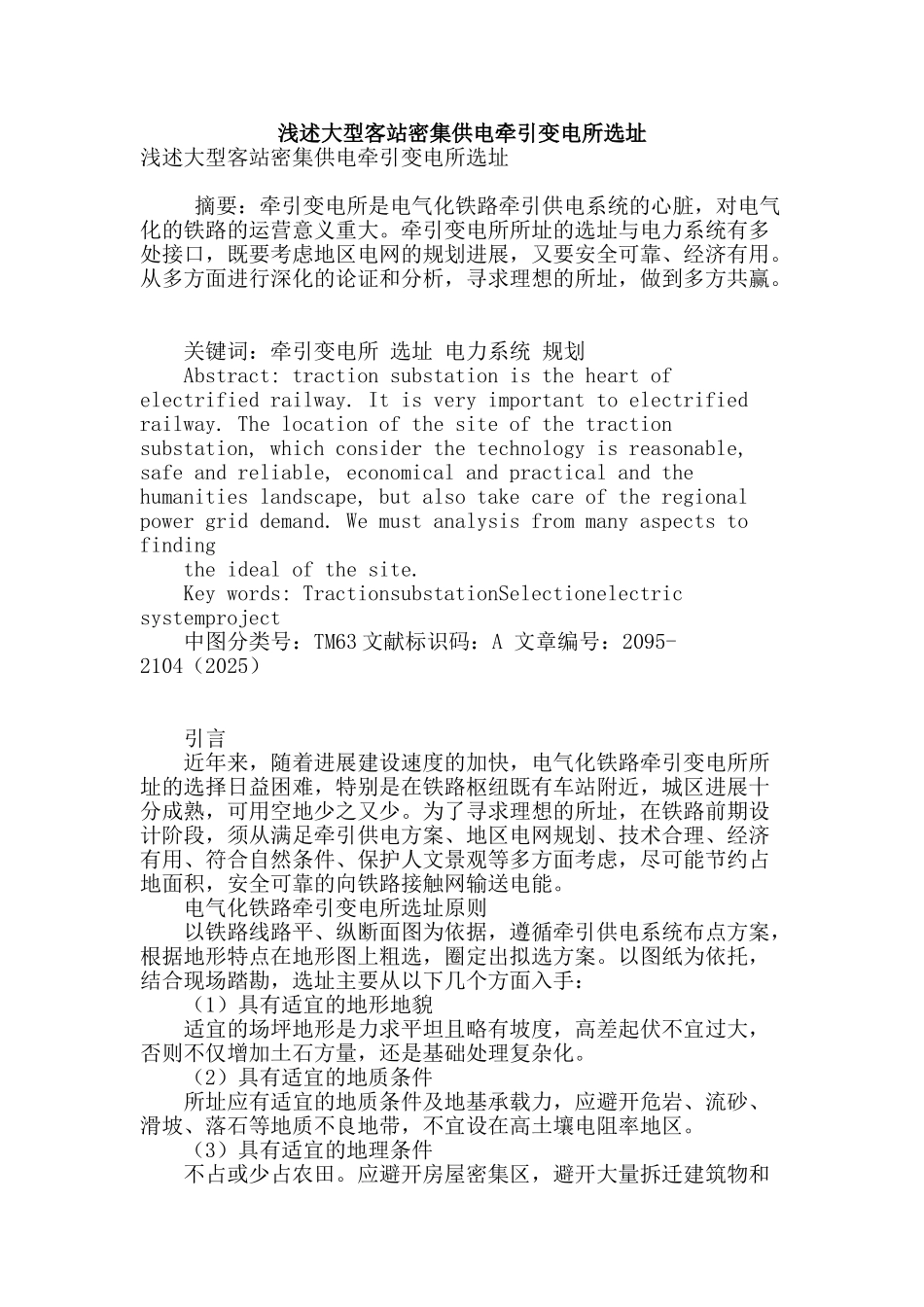

浅述大型客站密集供电牵引变电所选址

浅述大型客站密集供电牵引变电所选址浅述大型客站密集供电牵引变电所选址 摘要：牵引变电所是电气化铁路牵引供电系统的心脏，对电气化的铁路的运营意义重大。牵引变电所所址的选址与电力系统有多处接口，既要考虑地区电网的规划进展，又要安全可靠、经济有用。从多方面进行深化的论证和分析，寻求理想的所址，做到多方共赢。 关键词：牵引变电所 选址 电力系统 规划 Abstract: traction substation is the heart of electrified railway. It is very important to electrified railway. The location of the site of the traction substation, which consider the technology is reasonable, safe and reliable, economical and practical and the humanities landscape, but also take care of the regional power grid demand. We must analysis from many aspects to finding the ideal of the site. Key words: TractionsubstationSelectionelectric systemproject 中图分类号：TM63 文献标识码：A 文章编号：2095-2104（2025） 引言 近年来，随着进展建设速度的加快，电气化铁路牵引变电所所址的选择日益困难，特别是在铁路枢纽既有车站附近，城区进展十分成熟，可用空地少之又少。为了寻求理想的所址，在铁路前期设计阶段，须从满足牵引供电方案、地区电网规划、技术合理、经济有用、符合自然条件、保护人文景观等多方面考虑，尽可能节约占地面积，安全可靠的向铁路接触网输送电能。 电气化铁路牵引变电所选址原则 以铁路线路平、纵断面图为依据，遵循牵引供电系统布点方案，根据地形特点在地形图上粗选，圈定出拟选方案。以图纸为依托，结合现场踏勘，选址主要从以下几个方面入手： （1）具有适宜的地形地貌 适宜的场坪地形是力求平坦且略有坡度，高差起伏不宜过大，否则不仅增加土石方量，还是基础处理复杂化。 （2）具有适宜的地质条件 所址应有适宜的地质条件及地基承载力，应避开危岩、流砂、滑坡、落石等地质不良地带，不宜设在高土壤电阻率地区。 （3）具有适宜的地理条件 不占或少占农田。应避开房屋密集区，避开大量拆迁建筑物和地下设施的地区。 （4）具有合适的场坪设计标高 牵引变电所的所址高程宜在 100 年一遇的高水位之上，否则应有防护措施，所址不应被积水淹没，山区变电所的防洪设施应满足泄洪要求。 （5）具有适宜的通所道...
