CRH2型动车组空心车轴探伤工艺

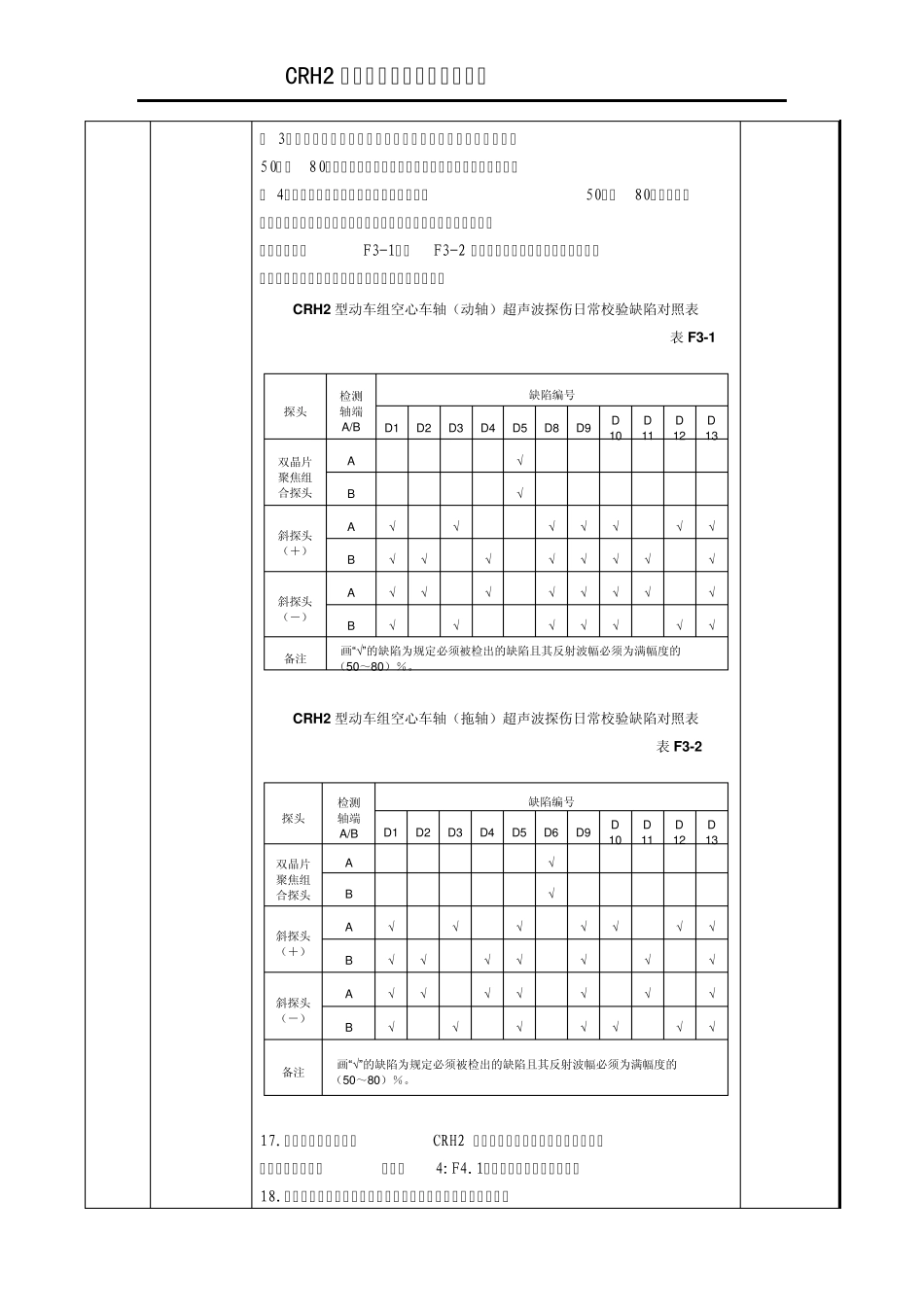

CRH2 型动车组空心车轴探伤工艺 工艺名称 CRH2型动车组空心轴探伤工艺 工艺编号 WTKCD001-2009 1、适用范围：CRH2型动车组空心轴探伤 2 、工艺装备：HAT-M02型空心轴超声波探伤机 3 、工艺流程：开工前准备→动车组准备→轴端零部件拆卸→空心轴孔除油→空心轴孔除锈→安装适配器→探伤作业→拆卸适配器→轴端零部件安装→完毕 工序 作业流程 及要求 技 术 质 量 标 准 工装设备 一 开工前准备 1.系统动态校验前检查 1.探伤设备检查：探伤机定检不过期，电线引导软管无异常，无接触不良、漏电等故障；吊装葫芦各处安装螺栓紧固，钢丝绳无断股、卡滞现象，自锁性能可靠；悬吊臂无裂纹、凹陷、折断现象，伸缩无卡滞；设备各柜门、滚动轮、锁定螺栓和探伤仪放置防滑橡胶板等无丢失、破损，作用性能良好；检查进给机构无漏油、油表油位正常，确保有足够的耦合剂。 2.对比试块轴内孔探头移动区域保持光滑无锈垢，外表面的横向人工刻槽和纵向矩形人工刻槽保持完好，无碰伤，每半月对人工刻槽进行清理，确保裂缝中无杂物和锈尘。 空心轴探伤仪 对比试块轴 对讲机 手电筒 除油、除锈工具 2.探伤设备日常性能校验 1.每班作业前、作业结束后或者系统工作状态出现异常情况时，在探伤设备存放间，使用对比试样轴进行日常性能校验和探伤灵敏度标定。 2.打开升降机构，锁紧固定旋钮，确认升降机构稳固可靠。 3.调整平衡器钢丝绳的松紧程度，联挂进给机构。调整钢丝绳长度，确保钢丝绳处于受力状态。 4.解开进给机构上的固定带。连接进给机构电缆横插，并使其处于锁紧状态。 5.检查电源接地引线连接良好，检查主控制箱内电缆连接无异常。 6. 连接电源打开设备主电源开关，确认主控制箱内UPS 及工控机运行良好。启动计算机并开启检测软件。 7.如果系统是当日首次开机使用，探伤工在系统主操作界面中单击“首次使用”按钮，设备开始自检，主要包括： （ 1）系统登录用户权限。 （ 2）设备控制系统通信正常与否。 （ 3）设备各运动部件停放位置及停放状态。 （ 4）设备控制执行输出正常与否。 （ 5）油箱内耦合剂温度。 （ 6）各限位开关的状态。 设备自检显示不正常时系统会给予提示，探伤工根据提示做相应处理。设备自检通过才能进行探伤作业。 空心轴探伤仪 对比试块轴 对讲机 手电筒 除油、除锈工具 防锈油喷枪 附件3 CRH2 型动车组空心车轴探伤工艺 8.探伤工可以根据设备状态对设备参数作调整，...
