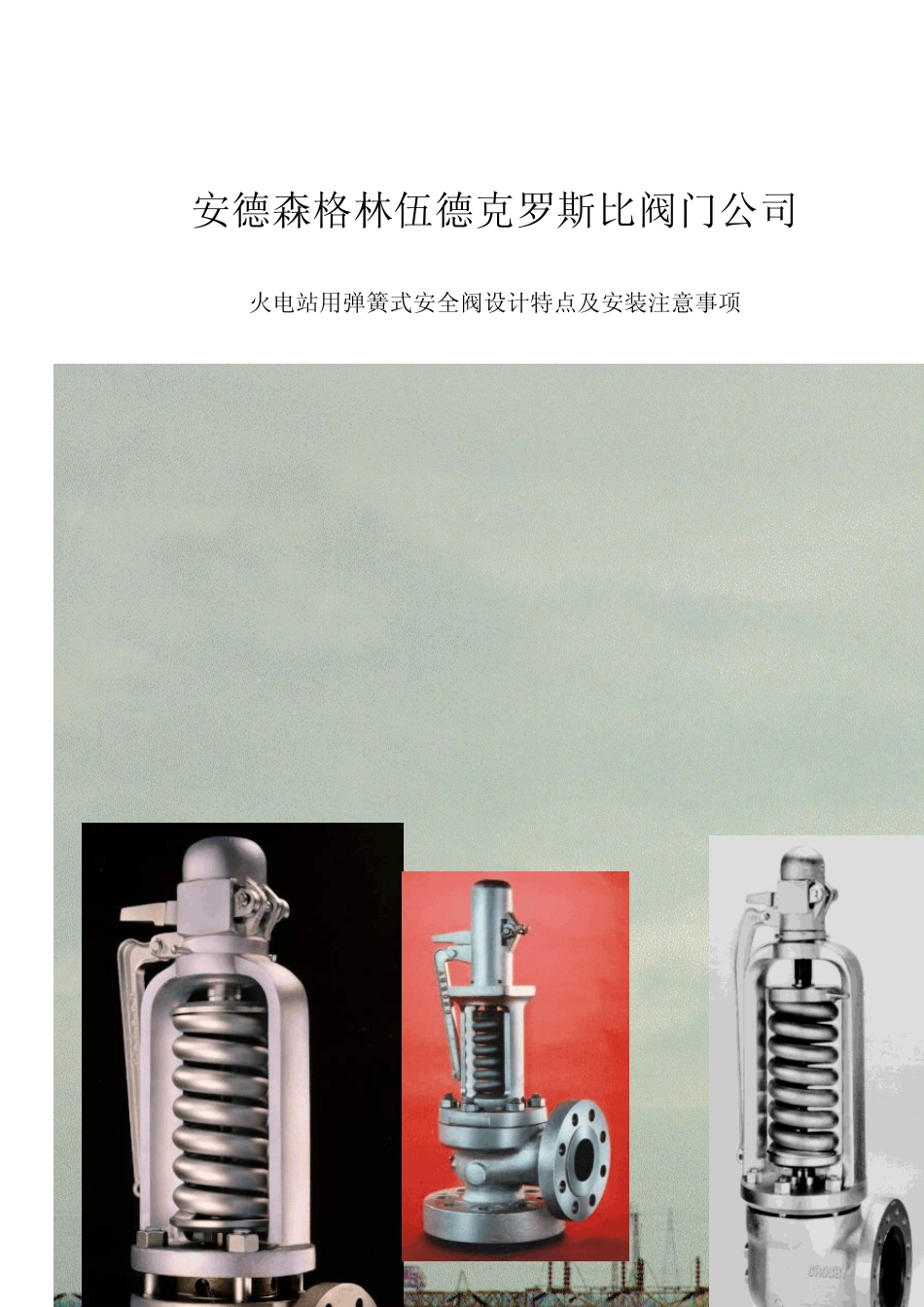

安德森格林伍德克罗斯比阀门公司 火电站用弹簧式安全阀设计特点及安装注意事项 一、 阀门型号种类: HE ISOFLEX - 1. 可用于过锅炉汽包。 2. 介质可以是饱和蒸汽。 3. 使用双环控制起跳、回座性能。 4. 系统压力大于等于96%整定压力时仍可保证密封性。 5. 可使用法兰或焊接入口。 6. 尺寸有2.5 K 6,2.5 K2 6,3 M 6,3 M2 6和4 P2 8五种。 7. 整定压力可达3000psig (20.7 Mpag)。 8. 工作温度为饱和蒸汽温度。 HCI ISOFLEX - 1. 可用于过热系统和再热系统。 2. 介质可以是饱和蒸汽或过热蒸汽。 3. 使用双环控制起跳、回座性能。 4. 系统压力大于等于96%整定压力时仍可保证密封性。 5. 可使用法兰或焊接入口。 6. 尺寸从1.5 H2 3 到 6 RR 10。 7. 整定压力可达3000psig(20.7 Mpag)。 8. 最高工作温度为1100 0F(593℃)。 二、使用的标准 American Society of Mechanical Engineers ( ASME) 该标准分为十一篇,涉及到包括系统设计要求、材料以及焊接要求等几乎所有涉及压力容器的领域。其主要篇章,也是 CROSBY VALVE INC产品所涉及的领域为: 1. Section I: 直接受火的压力容器,一般情况下指使用煤炭、石油和其他有机燃料,如甘蔗、垃圾等,作为燃料的蒸汽锅炉。 2. Section VIII: 非直接受火的压力容器,包括化工装臵上的压力容器和管道、石油以及天然气运输管道和一切可能产生超压情况的容器。 3. Section III: 涉及核电的设计、建造。 American National Standard Institute ( ANSI) 主要使用的标准有: 1. ASME/ANSI B16.5. Pipe flanges and flanged fittings。该篇提供了标准法兰的材料、温度压力等级和外型尺寸。 2 . ASME/ANSI B16.34. Valves-Flanged, Threaded and Welding End。该篇涉及了温度压力等级、外型尺寸、公差范围、材料、检测、铸造以及锻造和机加工的法兰的测试和标注,另外还规定了阀门螺纹和焊接连接方式的公差和外型尺寸。 三、克罗斯比弹簧式安全阀特点  阀体部分 1 . 法兰或焊接入口 对于火电机组使用在高温高压蒸汽条件下的安全阀,我们建议使用焊接入口形式。 2 . 整体铸造阀体 阀体采用整体铸造形式,可以最大限度的避免机械加工和焊接等工艺方式对阀体造成的应力改变。 3 . 无应力喷嘴安装方式 采用不锈钢为材料的喷嘴以螺纹连接的方式旋进阀体入口管道内,...
