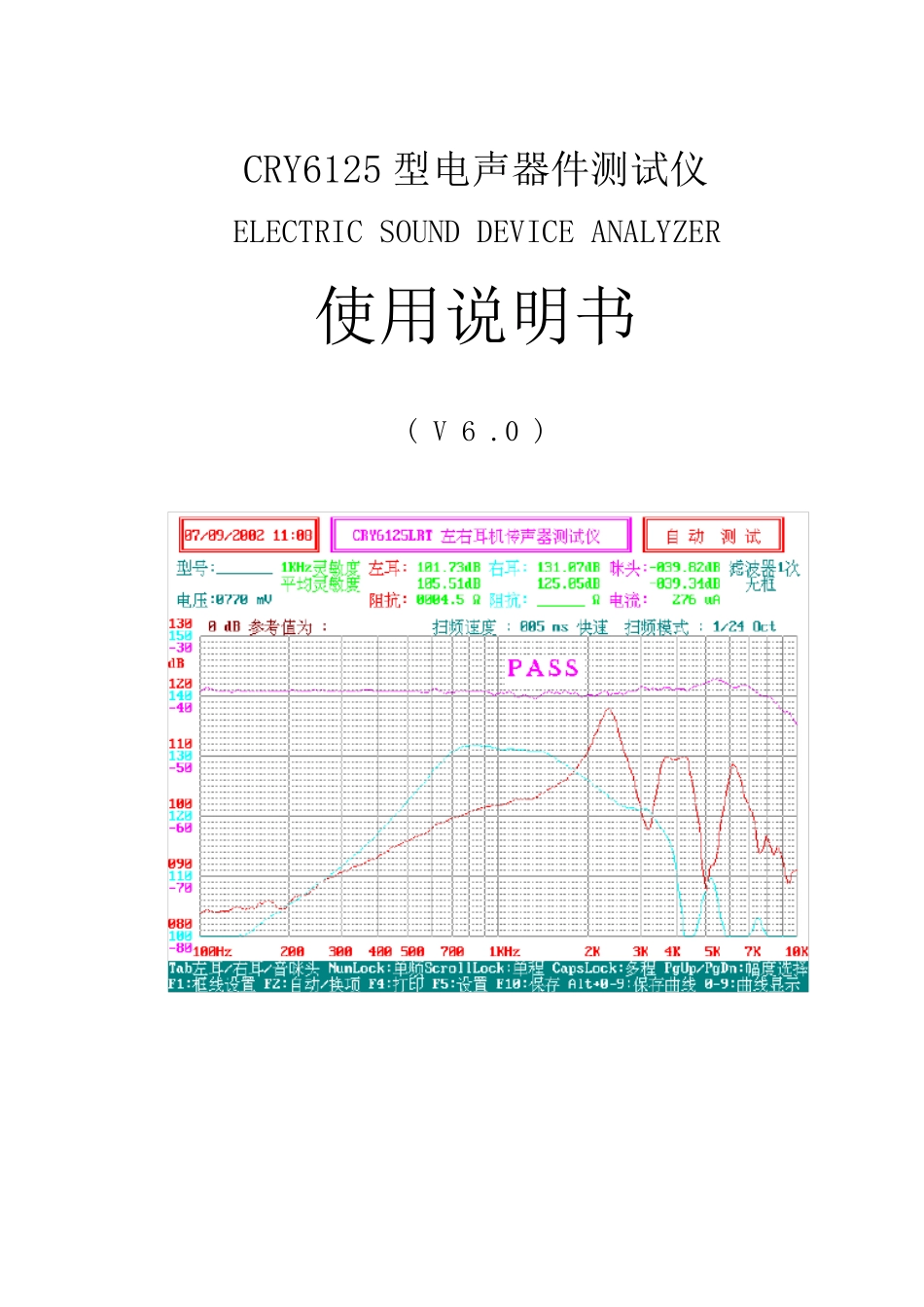

CRY6125 型电声器件测试仪 ELECTRIC SOUND DEVICE ANALYZER 使用说明书 ( V 6 .0 ) 第 1 页 目 录 1. 概述 P02 2. 主要技术指标 P02 3. 工作原理 P03 4. 操作说明 P03 4.1 仪器输入输介绍 P04 4.2 软件清单 P06 4.3 测试软件选择 P07 4.4 功能键操作说明 P08 4.5 〈F5〉设置项目说明 P09 4.6 屏幕打印和发 E-MAIL 邮件 P15 5. 测试说明 P16 5.1 受话器测试 P16 5.2 麦克风或送话器测试 P21 5.3 驻极体传声器测试 P25 5.4 单耳机和传声器组测试 P29 5.5 左右耳机和传声器组测试 P33 5.6 助听器测试 P37 5.7 蜂鸣器测试 P41 5.8 扬声器和音箱测试 P46 5.9 多媒体音箱测试 P50 5.10 音箱分频器和电路频响测试 P52 5.11 音频功放测试仪 P52 6. 故障检查方法 P55 7. 注意事宜 P57 8. 仪器清单 P58 特 别 申 明: 本说明书虽然适用于C R Y 6125 全部软件,但并不免费赠送软件。 只有你在订购仪器时必须购买你所需要的软件和附件后,才能完成相应的测试项目。 第 2 页 1 、 概 述 CRY6125系 列 电 声 器 件 测 试 仪 是 一 台 全 功 能 电 声 器 件 测 试 仪 。 测 量 麦 克 风 、 驻 极 体传 声 器 ( 咪 头 )、 送 话 器 、 受 话 器 、 耳 机 、 耳 机 传 声 器 组 、 通 信 帽 等 的 1KHz 灵 敏 度 , 平均 功 率 灵 敏 度 , 灵 敏 度 频 率 特 性 曲 线 , 阻 抗 、 阻 抗 频 率 特 性 曲 线 , 及 失 真 度 等 指 标 。 测量 扬 声 器 及 音 箱 的 灵 敏 度 频 率 特 性 曲 线 谐 振 频 率FO 及 品 质 因 素Q 值 , 扬 声 器 的 等 效 容积 。 测 量 音 箱 分 频 器 的 频 率 , 和 分 频 点 的 阻 抗 。 测 量 电 磁 式 蜂 鸣 器 , 压 电 蜂 鸣 器 , 和 超声 波 压 电 蜂 鸣 器 的 灵 敏 度 频 率 特 性 曲 线 和 谐 振 频 率 FO。 测 量 助 听 器 和 音 频 功 放 性 能 。 或作 频 谱 分 析 。 具 备 抗 环 境 噪 音 功 能 , 测 量 频 率 可 达 10Hz -- 65KHz。 仪 器 由 计 算 机 、 显 示 器 、 信 号 源 、 测 量 放 大...
