CS3000组态实例

CS3000组态实例_第1页
1/12
CS3000组态实例_第2页
2/12
CS3000组态实例_第3页
3/12

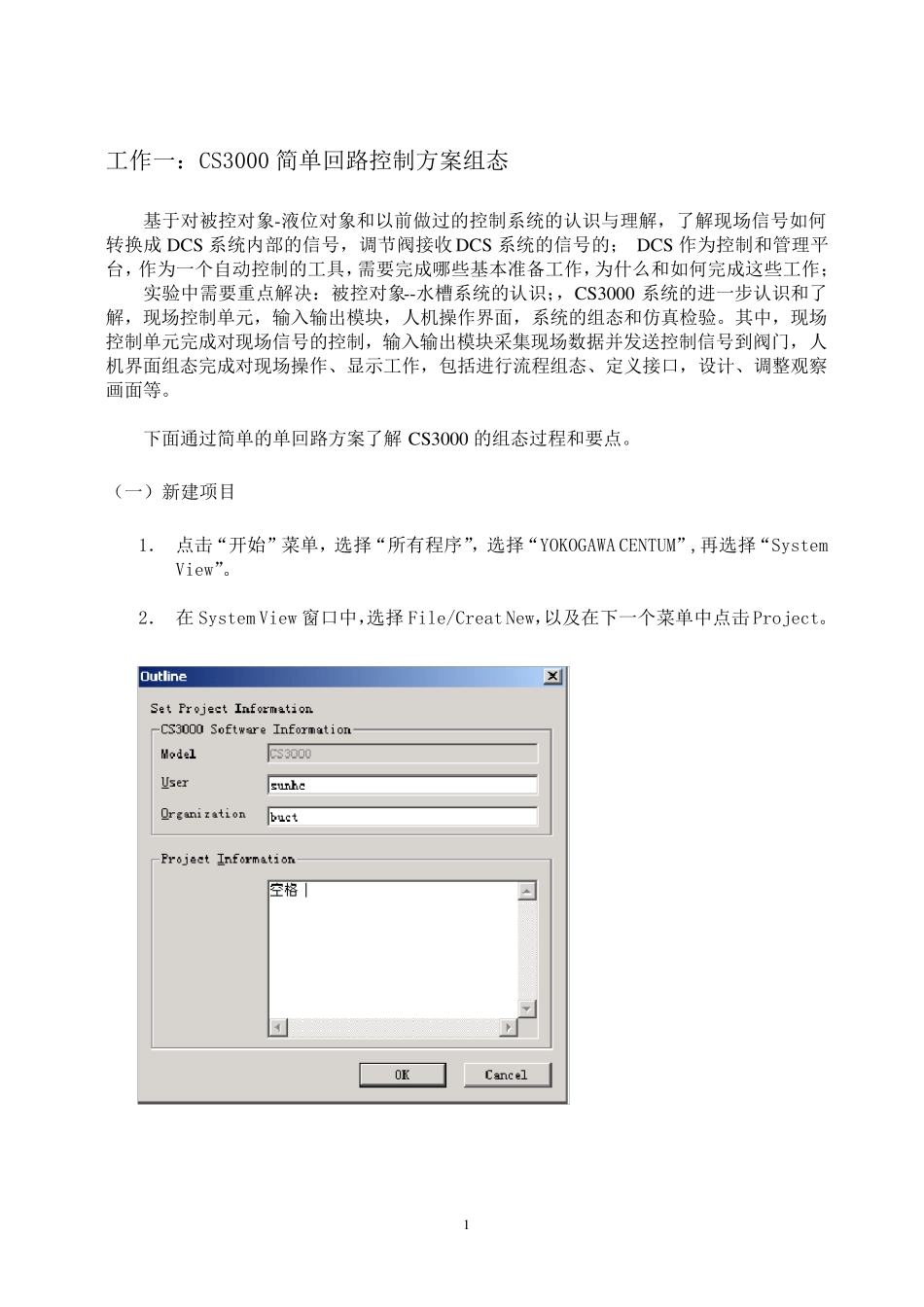

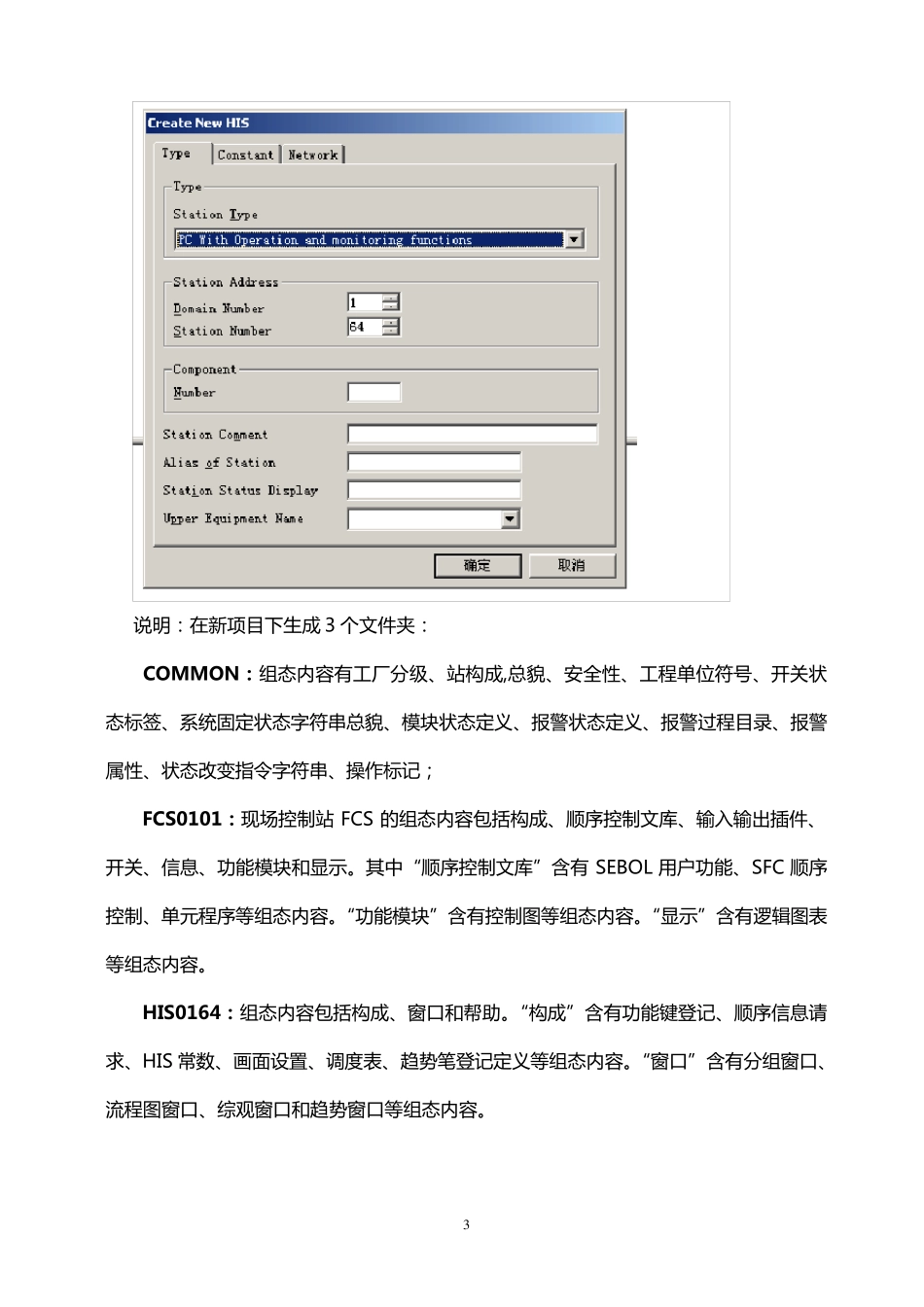

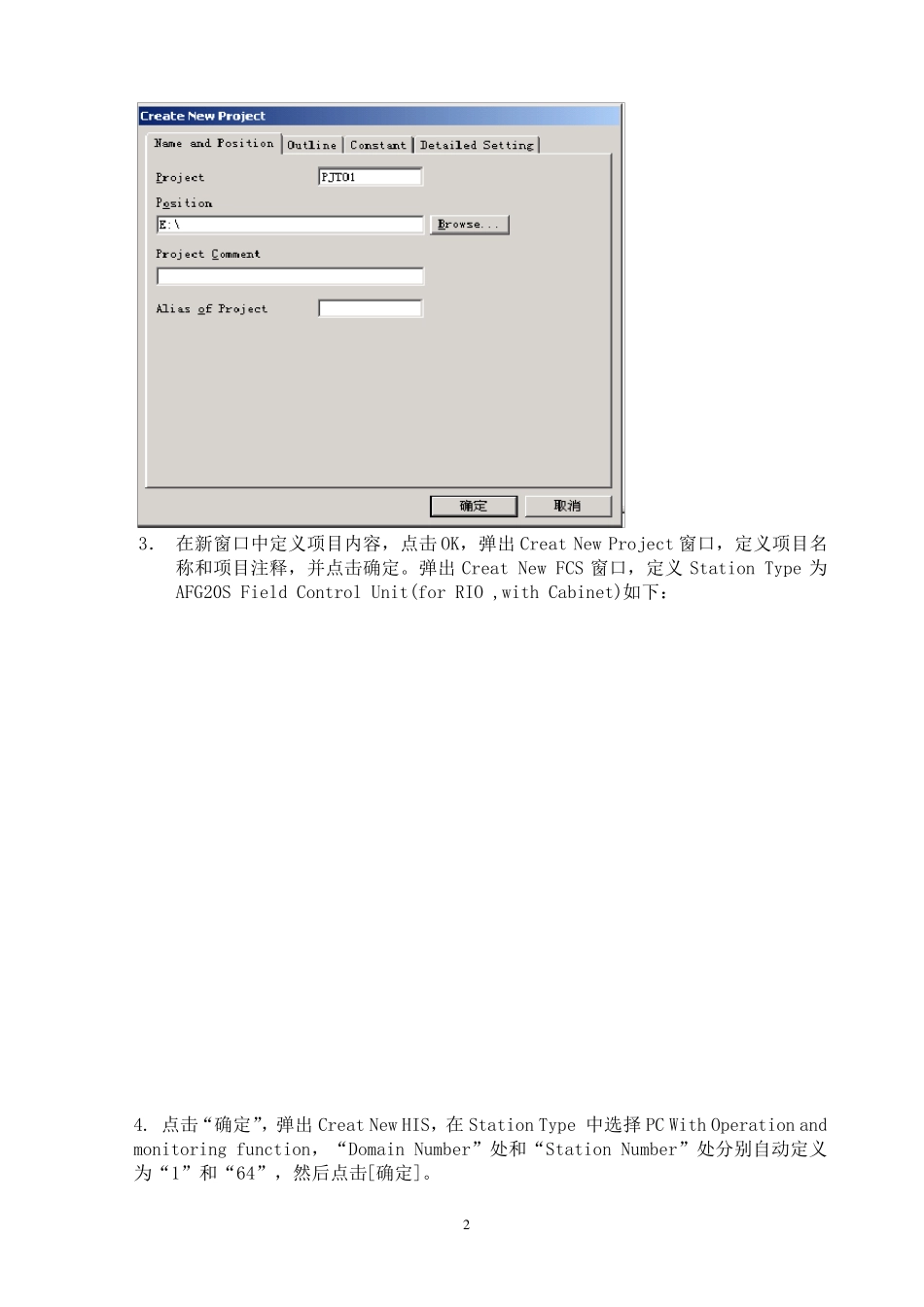

1 工 作 一 : CS3000 简 单 回 路 控 制 方 案 组 态 基 于 对 被 控 对 象 -液 位 对 象 和 以 前 做 过 的 控 制 系 统 的 认 识 与 理 解 , 了 解 现 场 信 号 如 何转 换 成 DCS系 统 内 部 的 信 号 , 调 节 阀 接 收 DCS系 统 的 信 号 的 ; DCS作 为 控 制 和 管 理 平台 , 作 为 一 个 自 动 控 制 的 工 具 ,需 要 完 成 哪 些 基 本 准 备 工 作 ,为 什 么 和 如 何 完 成 这 些 工 作 ; 实 验 中 需 要 重 点 解 决 : 被 控 对 象 --水 槽 系 统 的 认 识 ;, CS3000 系 统 的 进 一 步 认 识 和 了解 , 现 场 控 制 单 元 , 输 入 输 出 模 块 , 人 机 操 作 界 面 , 系 统 的 组 态 和 仿 真 检 验 。 其 中 , 现 场控 制 单 元 完 成 对 现 场 信 号 的 控 制 , 输 入 输 出 模 块 采 集 现 场 数 据 并 发 送 控 制 信 号 到 阀 门 , 人机 界 面 组 态 完 成 对 现 场 操 作 、 显 示 工 作 , 包 括 进 行 流 程 组 态 、 定 义 接 口 , 设 计 、 调 整 观 察画 面 等 。 下 面 通 过 简 单 的 单 回 路 方 案 了 解CS3000 的 组 态 过 程 和 要 点 。 ( 一 )新建项目 1. 点 击“开始”菜单 , 选择“所有程 序”, 选择“YOKOGAWA CENTUM”,再选择“System View”。 2. 在 System View 窗口 中 ,选择 File/Creat New,以 及在下 一 个 菜单 中 点 击Project。 2 3. 在新窗口中定义项目内容,点击OK,弹出Creat New Project 窗口,定义项目名称和项目注释,并点击确定。弹出Creat New FCS 窗口,定义Station Type 为 AFG20S Field Control Unit(for RIO ,with Cabinet)如下: 4. 点击“确定”,弹出Creat New HIS,在Station Type 中选择 PC With Operation and monitoring function,“Domain Number”处和“Station Number”处分别自动定义为“1”和“64”,然后点击[确定]。 3 说 明 : 在 新 项 目 下 生 成 3 个 文 件 夹 : COMMON: 组 态 内 容 有 工 厂 分 级 、 站 构 成 ,总 貌 ...
