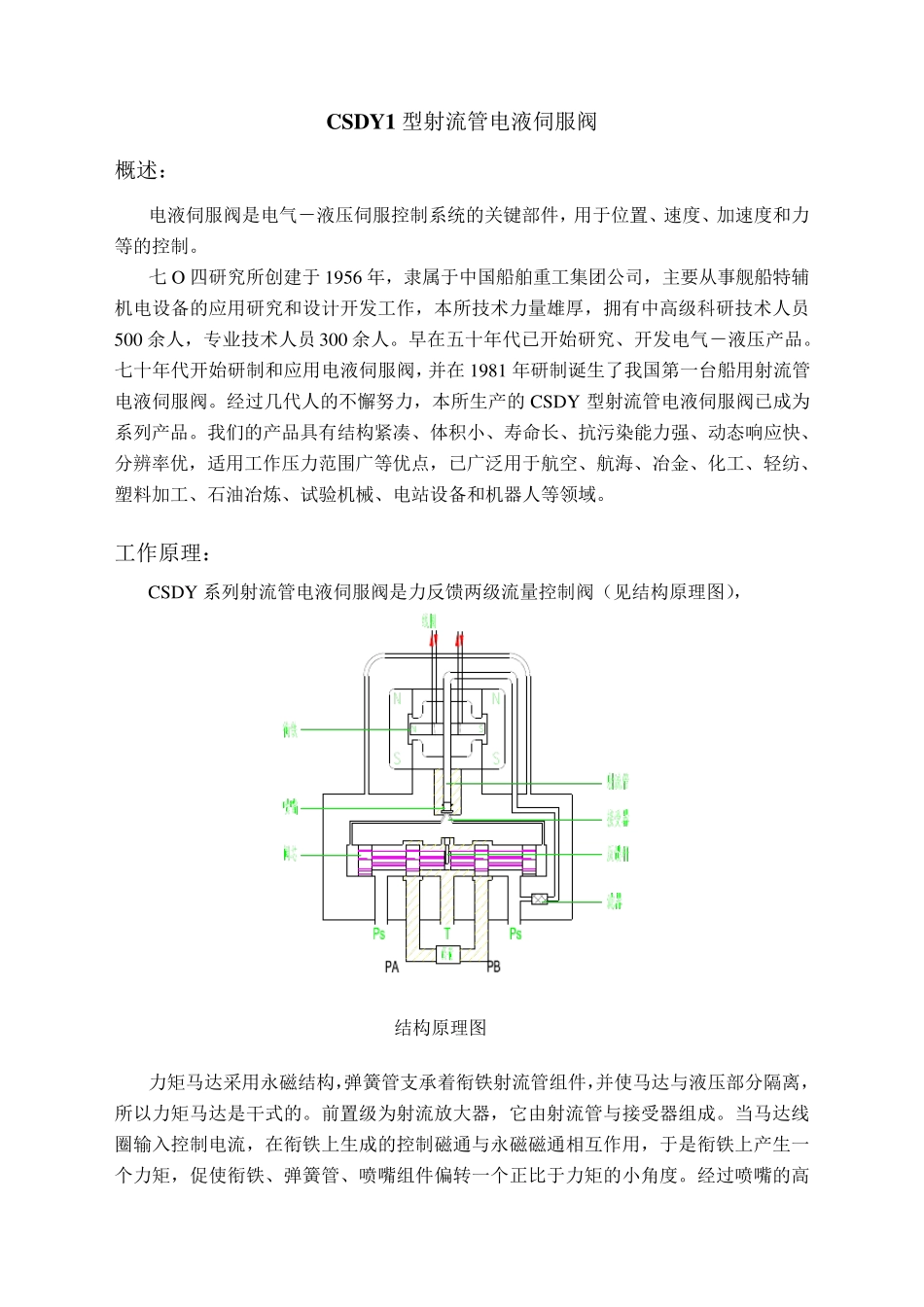

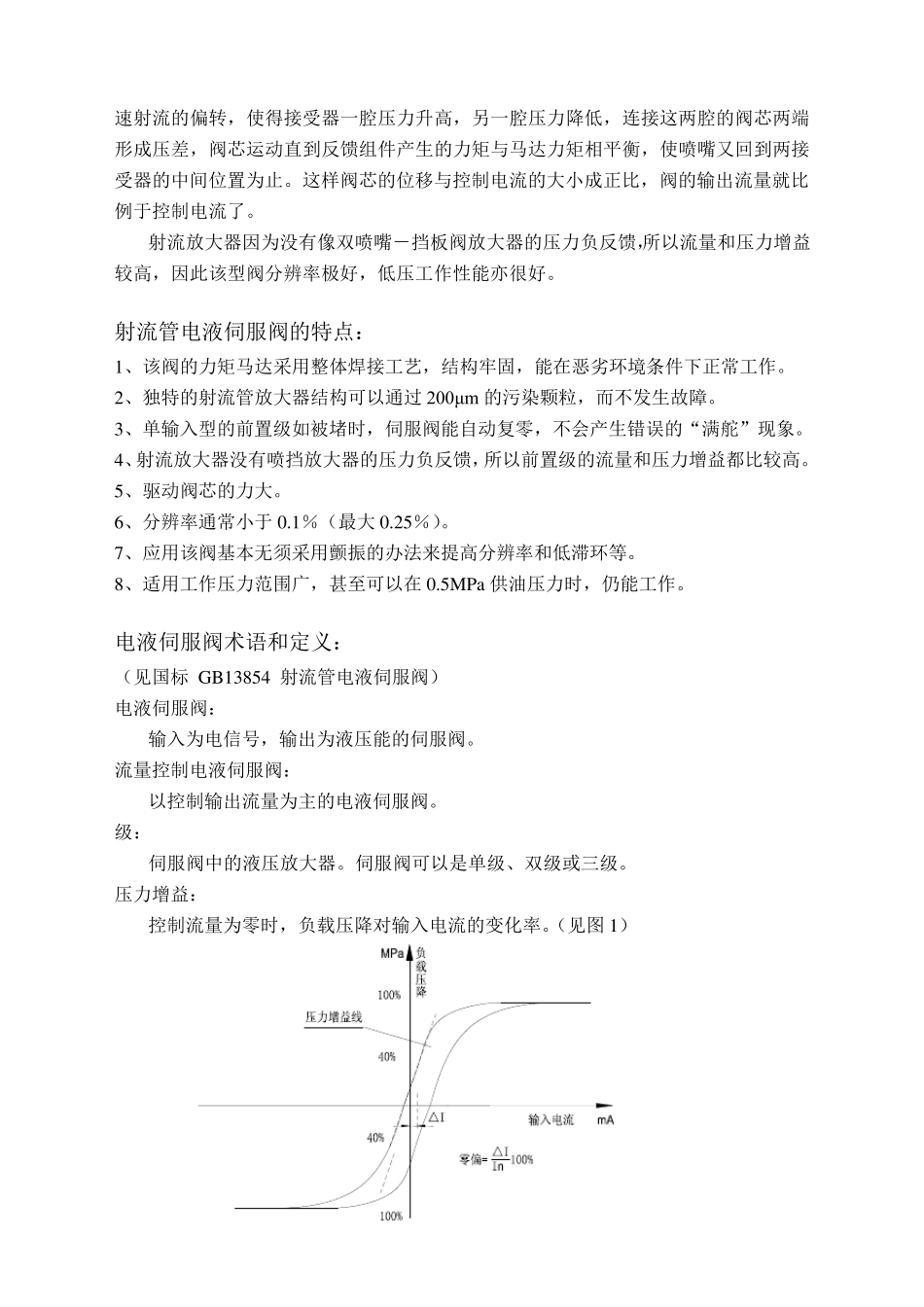

CSDY 1 型射流管电液伺服阀 概述： 电液伺服阀是电气－液压伺服控制系统的关键部件，用于位置、速度、加速度和力等的控制。 七 O 四研究所创建于1956 年，隶属于中国船舶重工集团公司，主要从事舰船特辅机电设备的应用研究和设计开发工作，本所技术力量雄厚，拥有中高级科研技术人员500 余人，专业技术人员 300 余人。早在五十年代已开始研究、开发电气－液压产品。七十年代开始研制和应用电液伺服阀，并在 1981 年研制诞生了我国第一台船用射流管电液伺服阀。经过几代人的不懈努力，本所生产的CSDY 型射流管电液伺服阀已成为系列产品。我们的产品具有结构紧凑、体积小、寿命长、抗污染能力强、动态响应快、分辨率优，适用工作压力范围广等优点，已广泛用于航空、航海、冶金、化工、轻纺、塑料加工、石油冶炼、试验机械、电站设备和机器人等领域。 工作原理： CSDY 系列射流管电液伺服阀是力反馈两级流量控制阀（见结构原理图）， 结构原理图 力矩马达采用永磁结构，弹簧管支承着衔铁射流管组件，并使马达与液压部分隔离，所以力矩马达是干式的。前置级为射流放大器，它由射流管与接受器组成。当马达线圈输入控制电流，在衔铁上生成的控制磁通与永磁磁通相互作用，于是衔铁上产生一个力矩，促使衔铁、弹簧管、喷嘴组件偏转一个正比于力矩的小角度。经过喷嘴的高 速 射 流 的 偏 转 ， 使 得 接 受 器 一 腔 压 力 升 高 ， 另 一 腔 压 力 降 低 ， 连 接 这 两 腔 的 阀 芯 两 端形 成 压 差 ， 阀 芯 运 动 直 到 反 馈 组 件 产 生 的 力 矩 与 马 达 力 矩 相 平 衡 ， 使 喷 嘴 又 回 到 两 接受 器 的 中 间 位 置 为 止 。 这 样 阀 芯 的 位 移 与 控 制 电 流 的 大 小 成 正 比 ， 阀 的 输 出 流 量 就 比例 于 控 制 电 流 了 。 射 流 放 大 器 因 为 没 有 像 双 喷 嘴 － 挡 板 阀 放 大 器 的 压 力 负 反 馈 ，所 以 流 量 和 压 力 增 益较 高 ， 因 此 该 型 阀 分 辨 率 极 好 ， 低 压 工 作 性 能 亦 很 好 。 射 流 管 电 液 伺 服 阀 的 特 点 ： 1、 该 阀 的 力 矩 马 达 采 用 整 体 焊 接 工 艺 ， 结 构 牢 固 ， 能 在 恶 劣 环 境 条 件 下正 常工 作 。 2...
