DA5265数控系统调试培训VIP专享

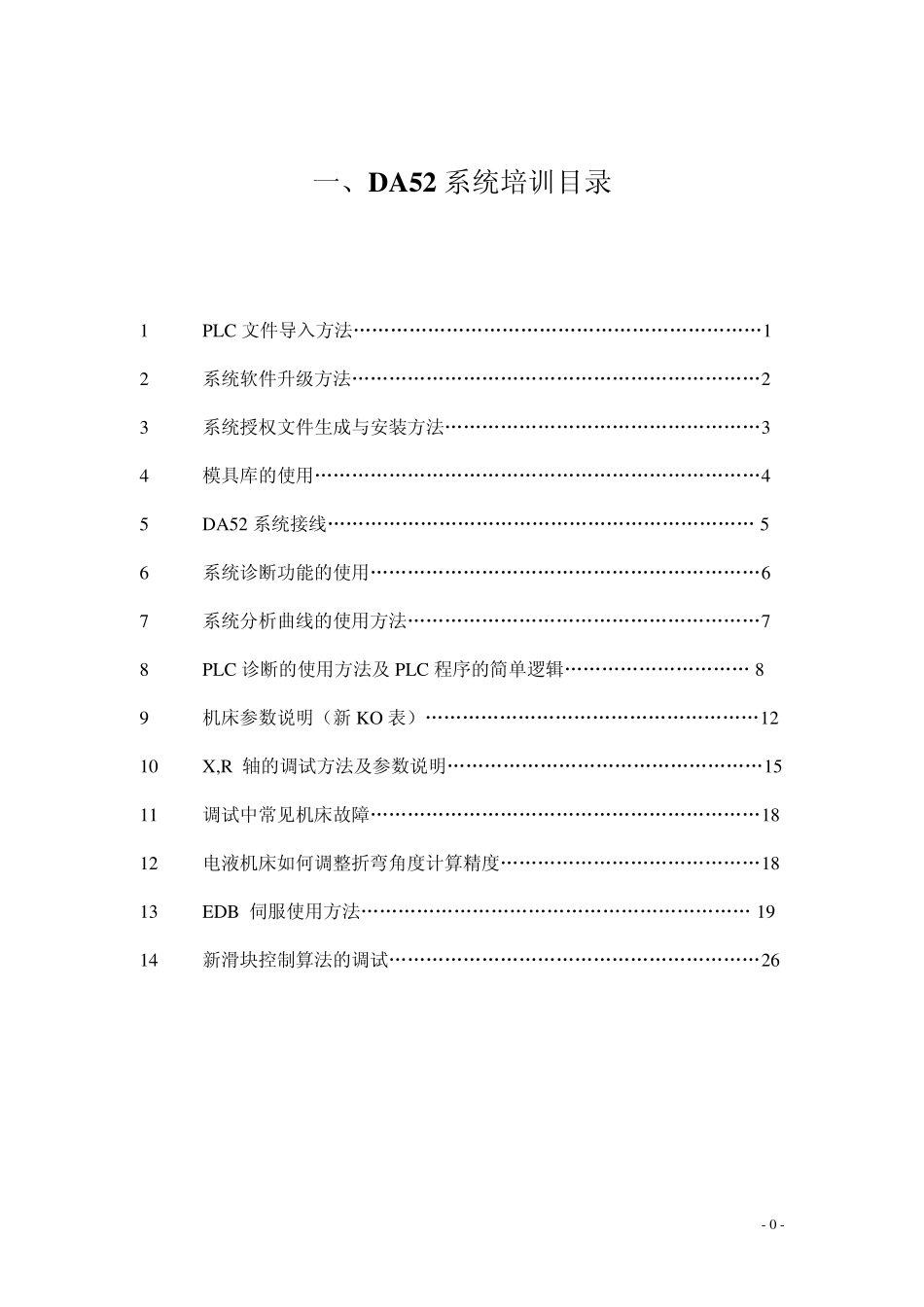

- 0 - 一、D A 52 系统培训目录 1 PLC 文件导入方法…………………………………………………………1 2 系统软件升级方法…………………………………………………………2 3 系统授权文件生成与安装方法……………………………………………3 4 模具库的使用………………………………………………………………4 5 DA52 系统接线…………………………………………………………… 5 6 系统诊断功能的使用………………………………………………………6 7 系统分析曲线的使用方法…………………………………………………7 8 PLC 诊断的使用方法及 PLC 程序的简单逻辑………………………… 8 9 机床参数说明（新 KO 表）………………………………………………12 10 X,R 轴的调试方法及参数说明……………………………………………15 11 调试中常见机床故障………………………………………………………18 12 电液机床如何调整折弯角度计算精度……………………………………18 13 EDB 伺服使用方法……………………………………………………… 19 14 新滑块控制算法的调试……………………………………………………26 - 1 -1 PLC文件的导入（适用于 V 1.2 以上版本） 在系统停止状态，按下编程常量键进入编程常量界面 在此界面输入密码（14753，32157，25789） 进入机床参数界面 - 2 -选择1，总参数，按确认键进入总参数界面： 选择USB 记忆程序装置，在界面下方出现“安装：音序器“功能键 将装有“SEQ-INP。TXT”为文件名的 PLC 文件的 U 盘插入系统 USB 接口，再按下“安装：音序器”的功能键。会出现提示界面 “这将覆盖现有文，确认吗？ 选择 “0”，取消此次操作。 选择“1”，新 PLC 文件将覆盖旧 PLC 文件。 退出重新启动系统完成 PLC 文件安装。 2 系统软件升级 准备好装有升级软件的 U 盘，插入系统的 USB 接口 进入机床参数界面 选择“系统备份和安装” - 3 - 进入备份与安装界面 按下“MAKE BACKUP”备份旧系统软件，按“CONTINUE”进入新软件升级界面 选择“1”备份旧系统；选择“0”自动进行升级，完成后系统自动重启 3 授权的生成及安装 进入系统机床参数界面，选择“7。选项”，进入“选项界面” 按下“要求选项”功能键进入授权生成安装界面 - 4 - 在对话框输入授权代码，按下“生成：UIR”键，生成 UIR 文件，到 certificates...
