DAX700汽车音响电路分析

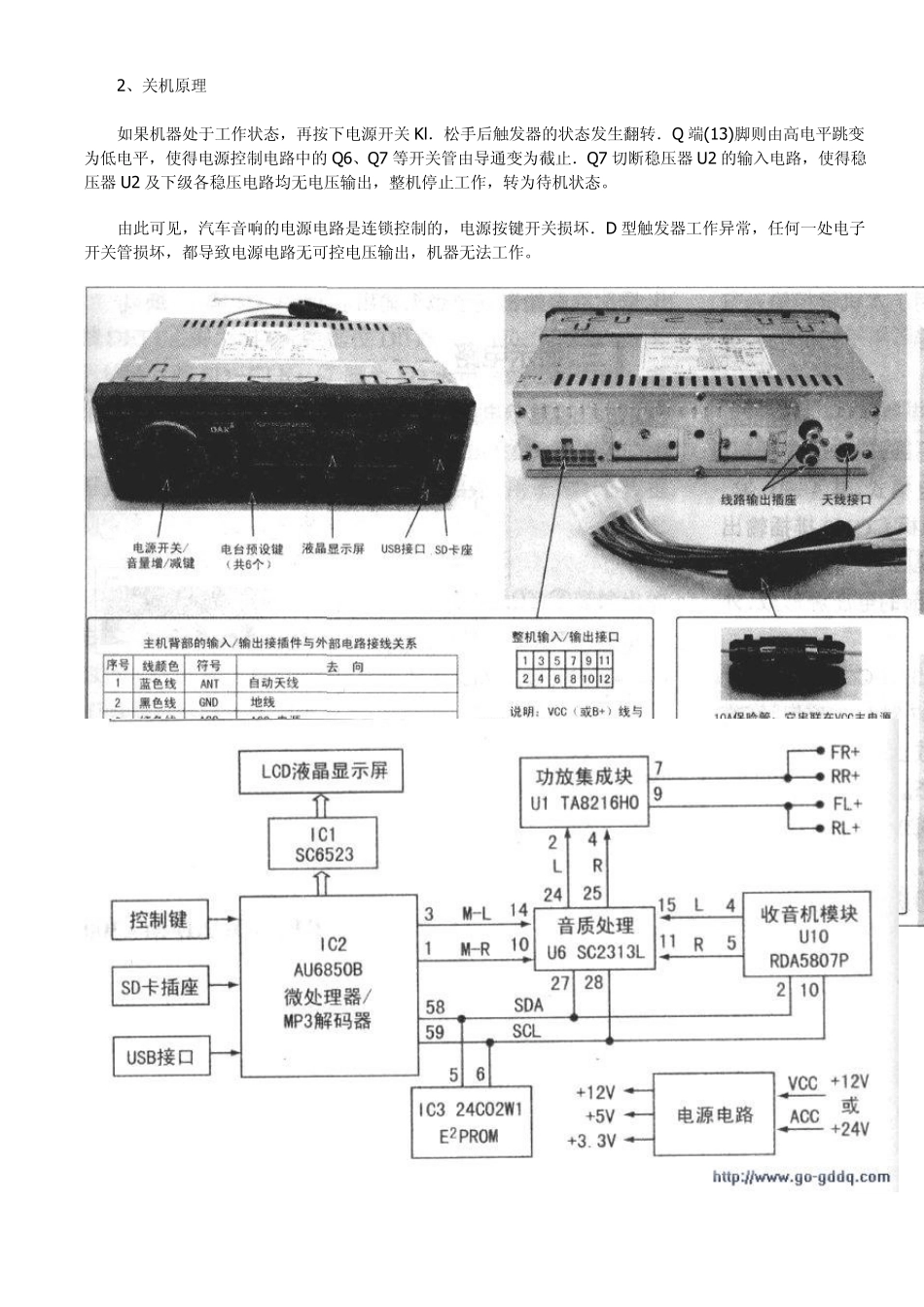

DAX700 汽车音响电路分析 DAX700 型汽车音响，实际上是一种车载 MP3 U 盘播放器，其外形和内部结构如上图所示。该汽车音响只有电路部分，没有机芯部分。整机电路主要由电源电路、系统控制电路、显示电路、MP3 解码电路、收音电路、音质处理电路、功放电路等组成，其组成框图和信号流程见中图。 该机配置的芯片及在路编号与功能见下表，它们分装在主板．面板上。主板与面板用连接器相连。 电路板 编号 集成电路型号 功能说明 主板 Ul TA8216HO 功放集成电路 U2 L7812CV +12V稳压器 U3 PJ7805 +5v稳压器 U4 HEF4013BT 双上升沿 D触发器 U6 SC2313L 四声道数字音质处理集成电路 U9 AMS1117-3.3 3.3V稳压器 Ul0 RDA5807P AM/FM收音集成电路（采用模块结构） IC2 AU6850B 主控(MP3解码芯片／微处理器） IC3 24C02W1 EzPROM(用户参数存储器) IC1 SC6523 液晶屏驱动集成电路 一、电源及其控制电路 汽车音响电源电路主要由稳压电路和控制电路组成。 其中，稳压电路通常采用多级稳压方式，将输入的十12V（或+24V）直流电压稳压成各种不同的电压，如+12V、+5v、+3.3V 等，提供给各单元电路。 DAX700 型汽车音响的电源及其控制电路如下图所示。 电源电路有两个输入端，即整机输入／输出接口的 VCC 主电源端和 ACC 端。VCc 端直接接在汽车蓄电池正极上，该端子始终加有+12V(或+24V，下文王要针对采用 12V 蓄电池供电的机器)的电源电压，而ACC 端则是接在汽车上电子钥匙开关的，此端子的电源电压受该开关的控制。当车上电子钥匙开关打开时，ACC 端加上了+12V 电源电压，此电压经R45、ZD4 稳压为5.6V，为D 触发器 U4 供电。若此时不按动电源开关Kl，则U4的⑩脚输出低电平(()V)，使 Q6 截止．P 沟道的场效应管 Q7 随之截止，vcc 电源电压经Dl、L2 后只能向功放集成块 Ul 供电，而不能通过场效应管 Q7( Q7 截止，相当于电子开关断开)向稳压块 U2 输入端提供电源电压，最终使得各级稳压电路均无输出电压送到各单元电路，整机处于等待状态。 1．开机原理 待机状态下，按电源开关Kl，将 U4 的⑩脚电压拉低为0v，但此时触发器仍保持原来的状态，并不翻转，在松手瞬间，开关Kl 弹起复位，u4(11)脚突然上升为高电平，产生一个控制脉冲输入U4(11)脚，在脉冲上升沿，触发器的状态发生翻转，Q 端⑩脚由低电平变为高电平。其输出的高电平分为两路：一路经R39 使 Q6、Q7 导通；另一...
