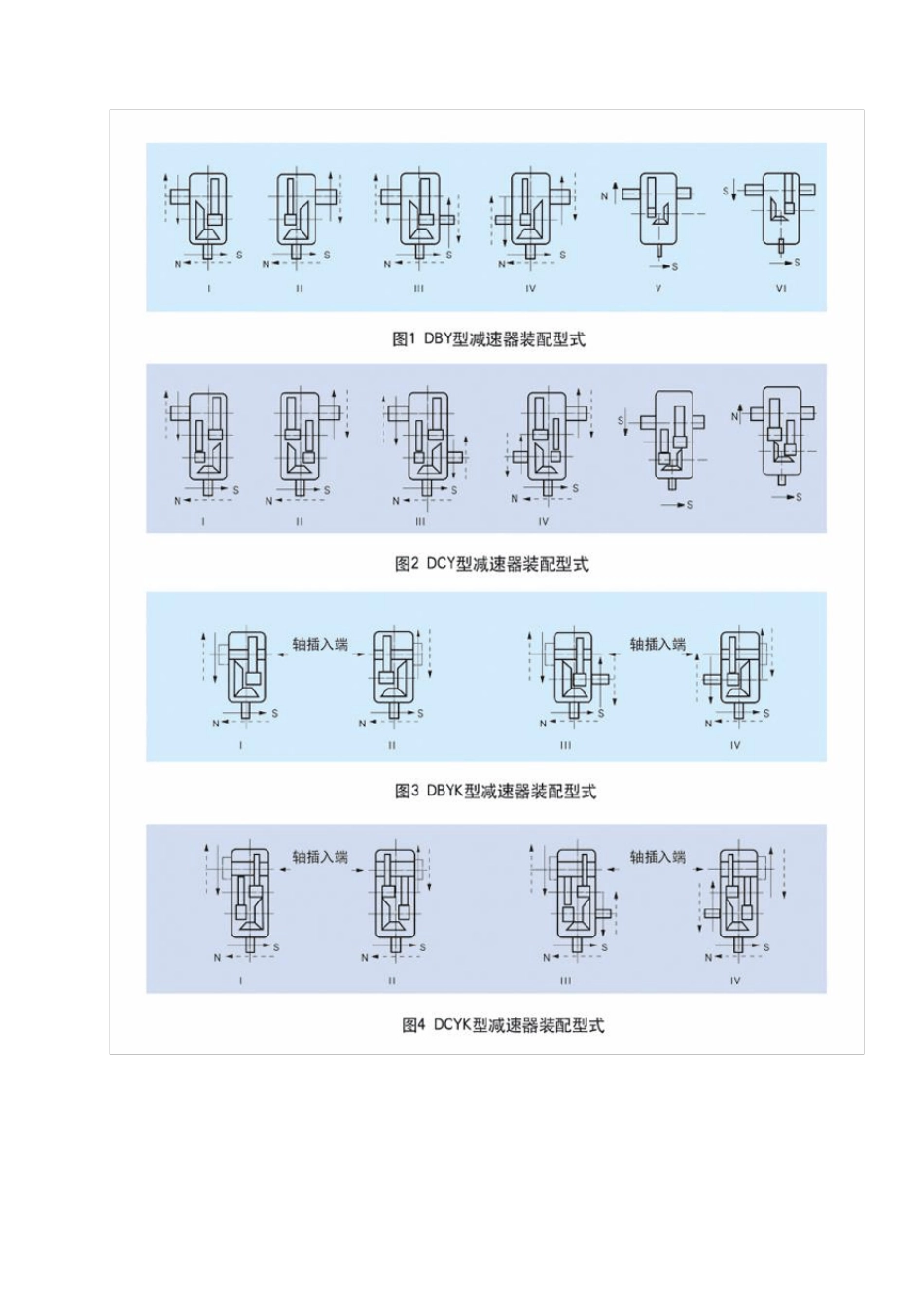

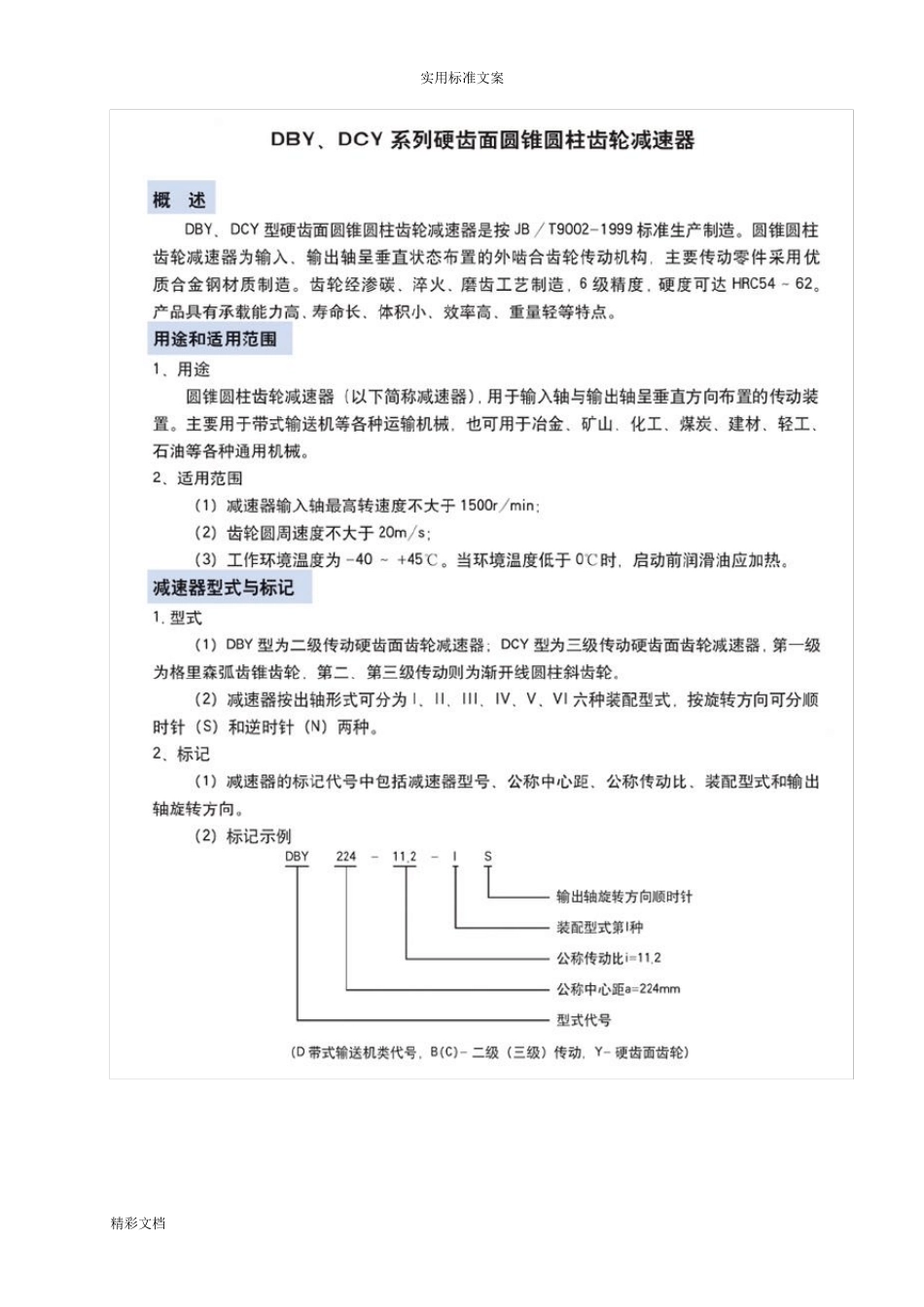

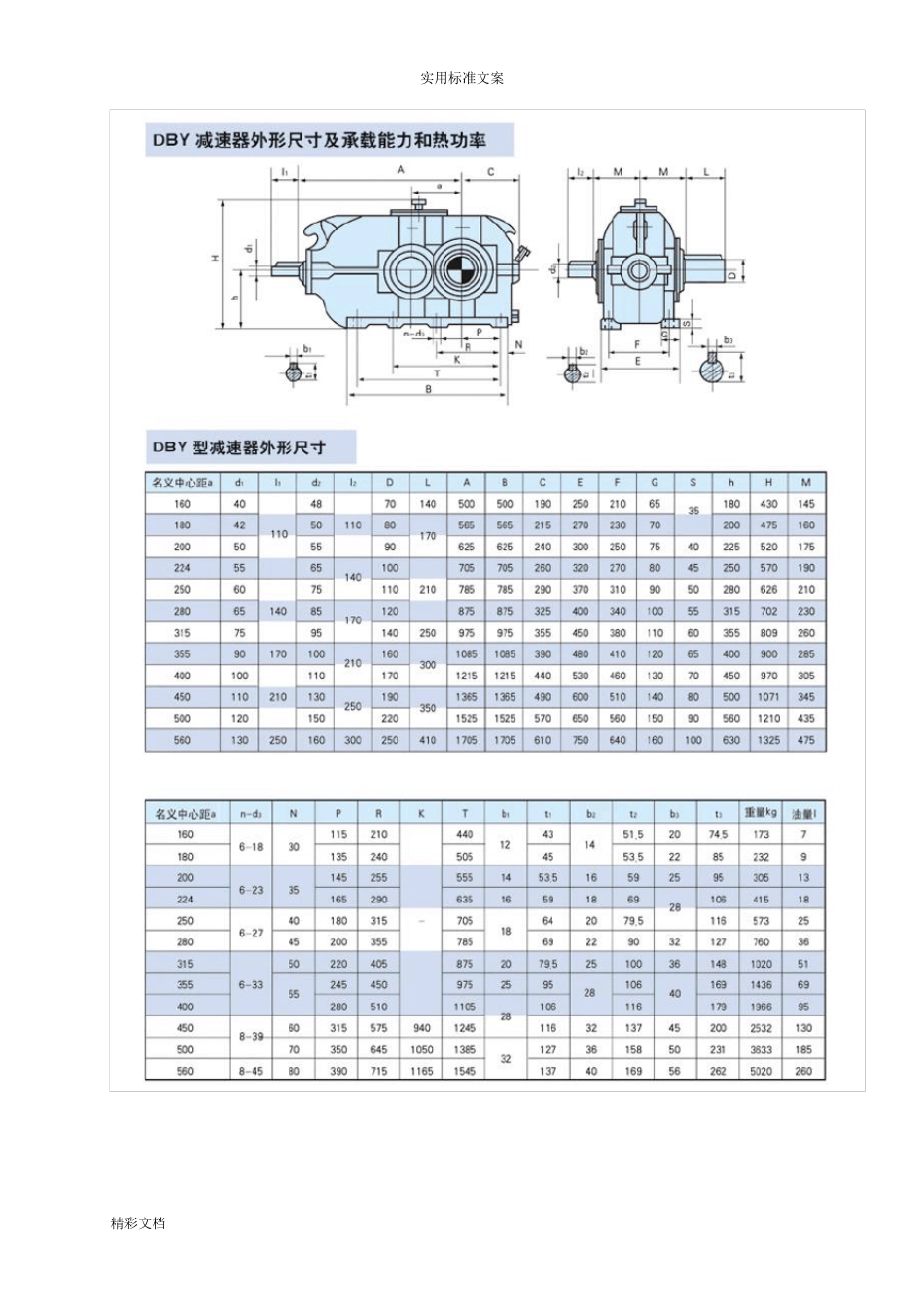

实用标准文案 精彩文档 实用标准文案 精彩文档 实用标准文案 精彩文档 实用标准文案 精彩文档 DBY(两级)DCY(三级)垂直轴圆锥圆柱齿轮减速机 圆锥圆柱齿轮减速器(以下简称减速器)用于入轴与输出轴呈行垂直方向布置的传动装置。主要用于带式输送机及各种运输机械,也可用于煤炭、冶金、矿山、化工、建材、轻工、石油等各种通用机械的传动机构中。 1.2 性能特点 承载能力高,噪音低,体积小,重量轻,效率高,使用寿命长。 1.3 参数范围 DBY、DBYK、DBZ 型减速器各有 12 种规格, 名义中心距为 :160,180,200,224,250,280,315,355,400,450,500,560mm;每种规格均有 5 种传动比(8,10,11.2,12.5,14),两种旋向,四种装配型式,分别组成 240 种减速器。 DCY、DCYK、DCZ 型减速器各有 15 种规格 ,名义中心距为:160,180,200,224,250,280,315,355,400, 450,500,560,630,710,800mm;每种规格均有 11 种传动比(16,18,20,22.4,25,28,31.5,35.5,40,45,50;),两种旋向,四种装配型式,分别组成 660 种减速器。 本减速器系列可以满足 TD 型各DX 型带式输送机及其它运输机械的全部功率要求及0.8~6.5m/s 带速的工作范围。 1.4 结构 减速器的第一级传动为格里森制弧齿锥齿轮,第二、第三级传动则为渐开线圆柱斜齿轮。 减速器的润滑:一般情况下,减速器的齿轮和由承采用油池飞溅润滑,自然冷却。只有当减速器工作平衡温 度 超 过 规定 值 ,可承载功率超 过 热 功率 P 时 ,方采用循 环 润滑,或 采用加 冷却管 的油池润滑。 1.5 型号 和标 记 减速器的型号 由型式代 号 ,名义中心距 a(未 级中心距),公 称传动比,装配型式代 号 ,输入轴旋转 方向代 号 组成。 D-带式输送机类 组代 号 ,B-二级传动,C-三级传动,Y-硬 齿面 齿轮,Z-中硬 齿面 齿轮,K-输出轴为空 心轴形 式。 名义中心距:用实 际 数字 表 示 ,单 位 为了mm 传动比:用公 称传动比表 示 。 装配形 式:用罗 马 数字 I、II、III、IV 表 示 。 输入轴的旋转 方向:面 对 输入轴方向看 ,S 为顺 时 针 方向,N 为逆 进 针 方向。 技 术 参数 实用标准文案 精彩文档
