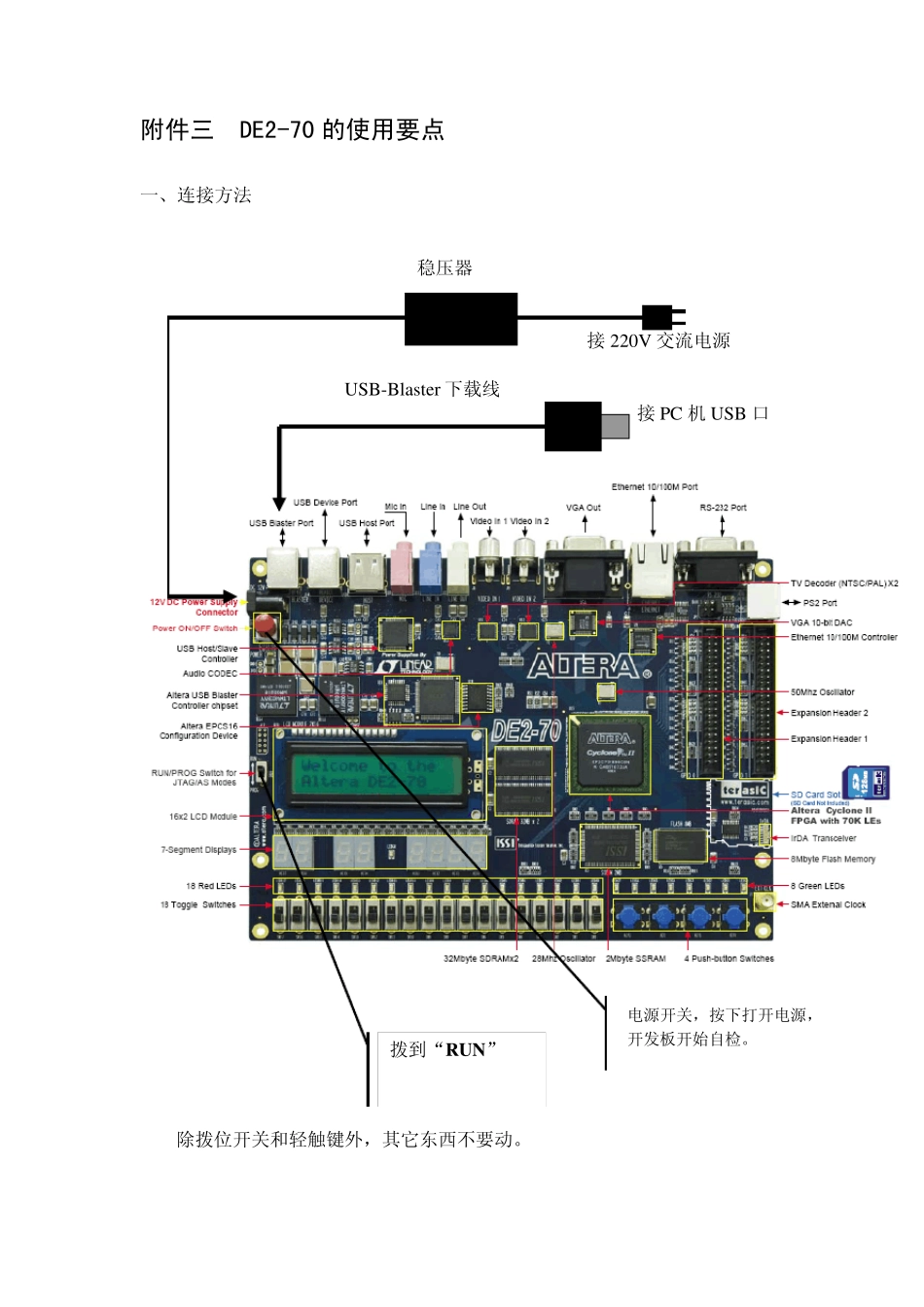

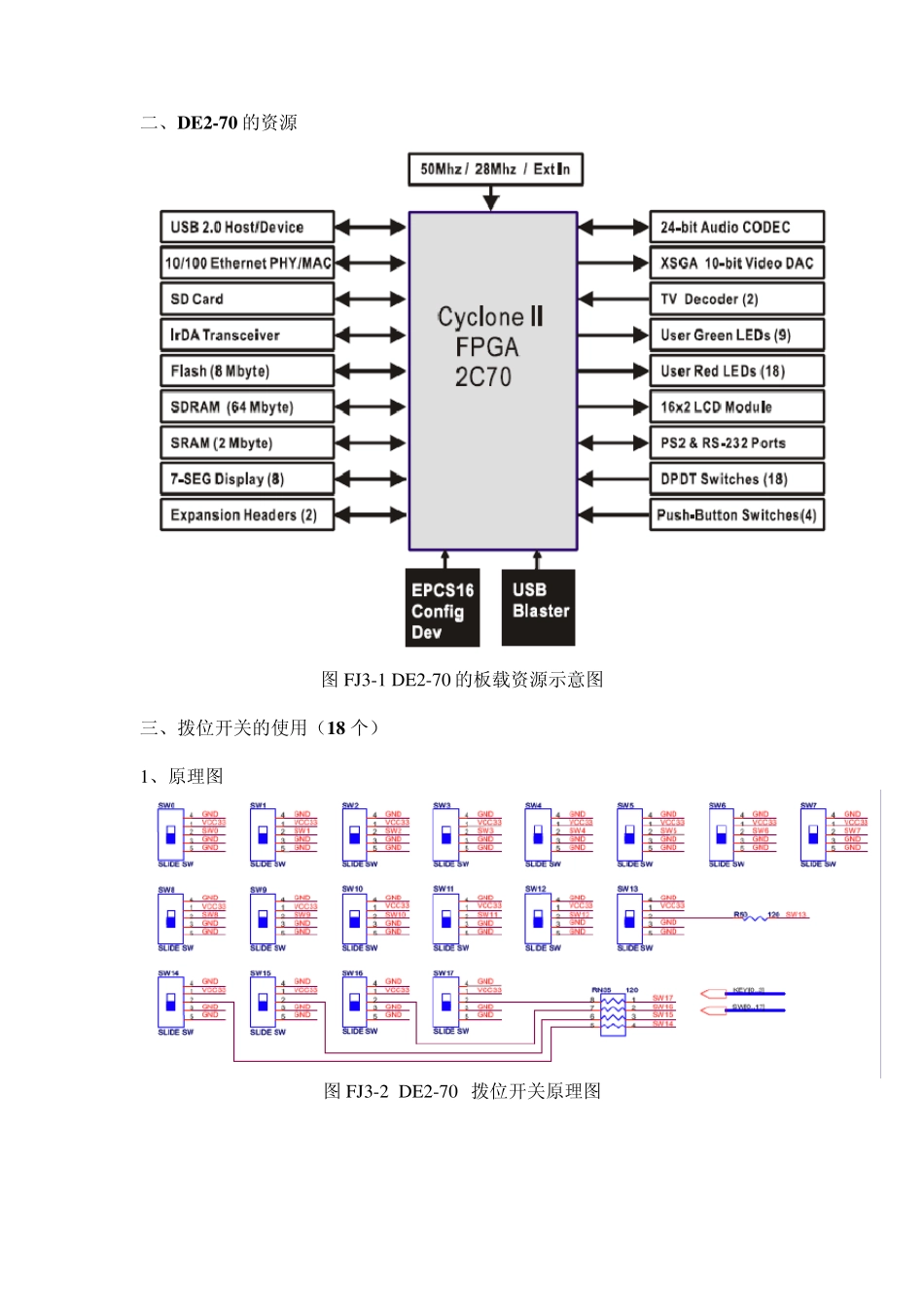

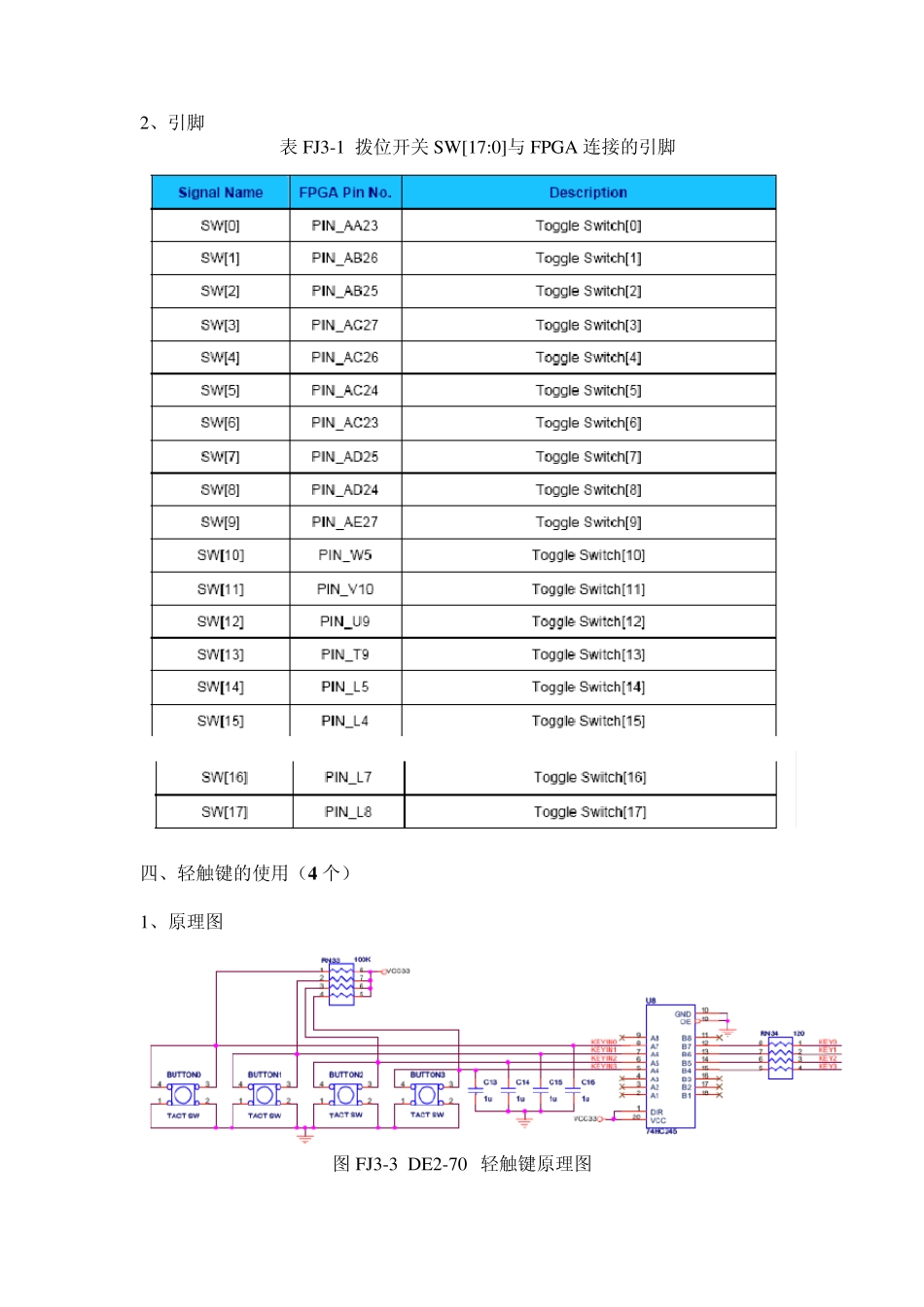

附件三 DE2-70 的使用要点 一、连接方法 稳压器 接220V 交流电源 USB-Blaster 下载线 接PC 机USB 口 拨到“R U N ” 电源开关，按下打开电源， 开发板开始自检。 除拨位开关和轻触键外，其它东西不要动。 二、DE2-70 的资源 图 FJ3-1 DE2-70 的板载资源示意图 三、拨位开关的使用（18 个） 1、原理图 图 FJ3-2 DE2-70 拨位开关原理图 2、引脚 表 FJ3-1 拨位开关 SW[17:0]与 FPGA 连接的引脚 四、轻触键的使用（4 个） 1、原理图 图 FJ3-3 DE2-70 轻触键原理图 2、引脚 表 FJ3-2 轻触键 KEY[3:0]与 FPGA 连接的引脚表 五、发光二极管的使用（9（green）+18（red）个） 1、引脚 表 FJ3-3 红色 LEDR[17:0]与 FPGA 连接的引脚表 表FJ3-4 绿色LEDG[7:0]与FPGA 连接的引脚表 2、原理图 图 FJ3-4 DE2-70 LED 原理图 七、数码管的使用（8 个） 1、原理图 图 FJ3-5 DE2-70 数码管原理图 2、引脚 表 FJ3-5 数码管 HEX 1 与 FPGA 连接的引脚表 七、时钟源 1、时钟资源 图 FJ3-6 DE2-70 时钟源分布 3、引脚 表 FJ3-6 DE2-70 时钟源与 FP GA 连接的引脚表 八、详细的说明见 DE2-70 User Manu al
