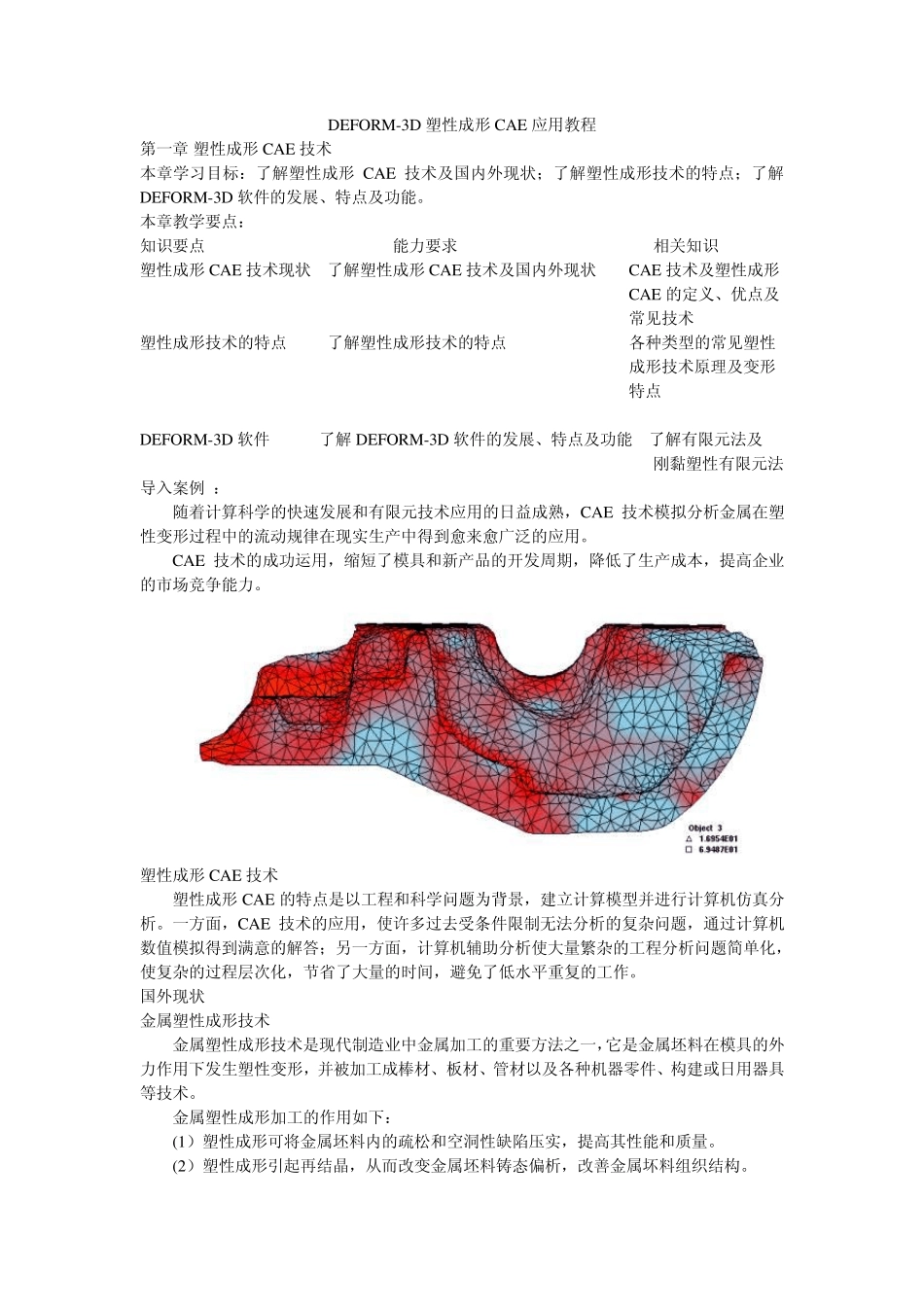

DEFORM-3D 塑性成形CAE 应用教程 第一章 塑性成形CAE 技术 本章学习目标：了解塑性成形CAE 技术及国内外现状；了解塑性成形技术的特点；了解DEFORM-3D 软件的发展、特点及功能。 本章教学要点： 知识要点 能力要求 相关知识 塑性成形CAE 技术现状 了解塑性成形CAE 技术及国内外现状 CAE 技术及塑性成形 CAE 的定义、优点及 常见技术 塑性成形技术的特点 了解塑性成形技术的特点 各种类型的常见塑性 成形技术原理及变形 特点 DEFORM-3D 软件 了解DEFORM-3D 软件的发展、特点及功能 了解有限元法及 刚黏塑性有限元法 导入案例 ： 随着计算科学的快速发展和有限元技术应用的日益成熟，CAE 技术模拟分析金属在塑性变形过程中的流动规律在现实生产中得到愈来愈广泛的应用。 CAE 技术的成功运用，缩短了模具和新产品的开发周期，降低了生产成本，提高企业的市场竞争能力。 锻件预成形后的坯料应力分布 塑性成形CAE 技术 塑性成形CAE 的特点是以工程和科学问题为背景，建立计算模型并进行计算机仿真分析。一方面，CAE 技术的应用，使许多过去受条件限制无法分析的复杂问题，通过计算机数值模拟得到满意的解答；另一方面，计算机辅助分析使大量繁杂的工程分析问题简单化，使复杂的过程层次化，节省了大量的时间，避免了低水平重复的工作。 国外现状 金属塑性成形技术 金属塑性成形技术是现代制造业中金属加工的重要方法之一，它是金属坯料在模具的外力作用下发生塑性变形，并被加工成棒材、板材、管材以及各种机器零件、构建或日用器具等技术。 金属塑性成形加工的作用如下： (1）塑性成形可将金属坯料内的疏松和空洞性缺陷压实，提高其性能和质量。 (2）塑性成形引起再结晶，从而改变金属坯料铸态偏析，改善金属坏料组织结构。 (3）在塑性成形过程中，通常采用各种模具型腔，可制造各种形状的构件。 与金属切削加工、铸造、焊接等加工方法相比，金属塑性成形具有以下特点： （1）组织、性能得到改善和提高。 （2）材料利用率高。 （3）生产效率高。 （4）尺寸精度高。 1.3DEFORM-3D 软件 DEFORM-3D 是针对复杂金属成形过程的三维金属流动分析的功能强大的过程模拟分析软件。是一套基于工艺模拟系统的有限元系统，专门设计用于分析各种金属成形过程中的三维（3D）流动，提供极有价值的工艺分析数据及有关成形过程中的材料和温度流动，典型的DEFORM-3D 应用包括锻造、摆碾、轧制、旋压、拉拔...
