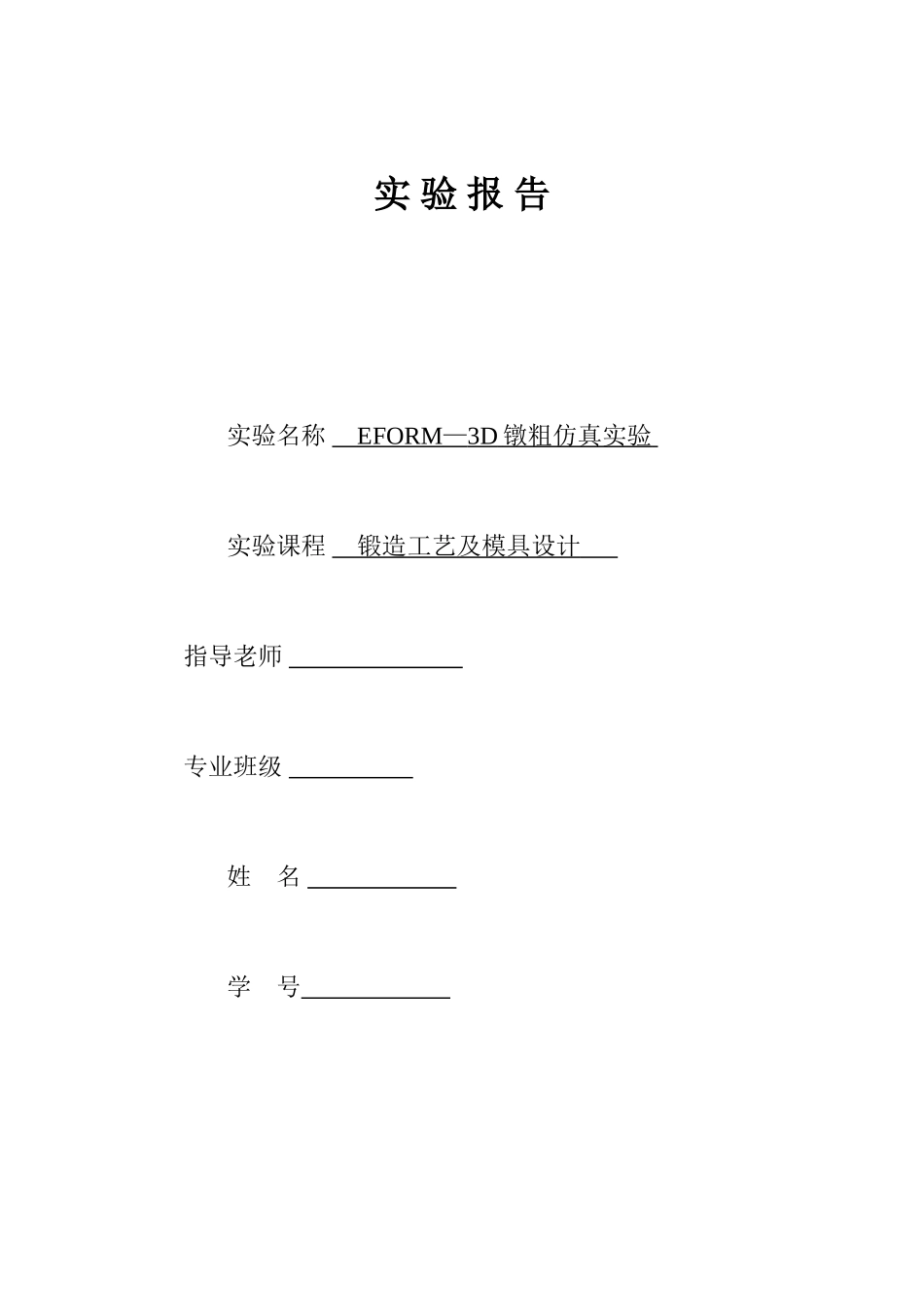

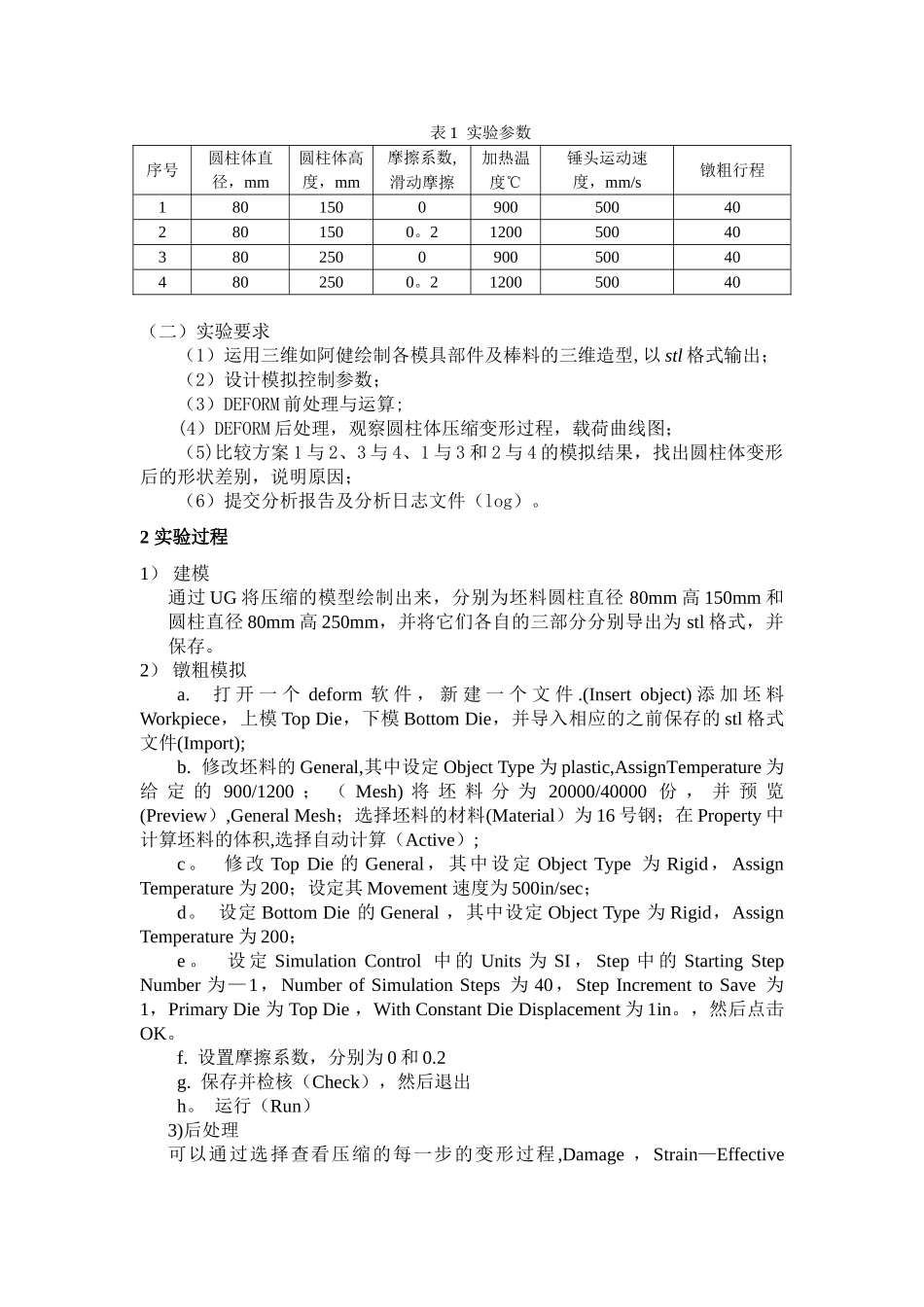

实 验 报 告实验名称 EFORM — 3D 镦粗仿真实验 实验课程 锻造工艺及模具设计 指导老师 专业班级 姓 名 学 号 2025 年 4 月 1 日实验一 DEFORM—3D 镦粗仿真实验1 实验目的与内容1.1 实验目的通过 DEFORM 软件平台实现镦粗过程的仿真模拟实验.了解材料在不同工艺条件下的变形流动情况，熟悉镦粗变形工艺特点.掌握圆柱体镦粗过程的应力应变场分布特点。1.2 实验内容运用 DEFORM 模拟如图 1 所示的圆柱坯压缩过程。图 1 镦粗实验模型(一）工艺条件上模：Φ200×50，刚性材料,初始温度 200℃；下模：200×200×40。工件：16 钢，尺寸如表 1 所示.成绩表 1 实验参数序号圆柱体直径，mm圆柱体高度，mm摩擦系数,滑动摩擦加热温度℃锤头运动速度，mm/s镦粗行程1801500900500402801500。21200500403802500900500404802500。2120050040（二）实验要求（1）运用三维如阿健绘制各模具部件及棒料的三维造型,以 stl 格式输出；（2）设计模拟控制参数；（3）DEFORM 前处理与运算;(4）DEFORM 后处理，观察圆柱体压缩变形过程，载荷曲线图；（5)比较方案 1 与 2、3 与 4、1 与 3 和 2 与 4 的模拟结果，找出圆柱体变形后的形状差别，说明原因；（6）提交分析报告及分析日志文件（log）。2 实验过程1） 建模 通过 UG 将压缩的模型绘制出来，分别为坯料圆柱直径 80mm 高 150mm 和圆柱直径 80mm 高 250mm，并将它们各自的三部分分别导出为 stl 格式，并保存。2） 镦粗模拟a. 打 开 一 个 deform 软 件 ， 新 建 一 个 文 件 .(Insert object) 添 加 坯 料Workpiece，上模 Top Die，下模 Bottom Die，并导入相应的之前保存的 stl 格式文件(Import);b. 修改坯料的 General,其中设定 Object Type 为 plastic,AssignTemperature 为给 定 的 900/1200 ； （ Mesh) 将 坯 料 分 为 20000/40000 份 ， 并 预 览(Preview）,General Mesh；选择坯料的材料(Material）为 16 号钢；在 Property 中计算坯料的体积,选择自动计算（Active）;c。 修改 Top Die 的 General ，其中设定 Object Type 为 Rigid，Assign Temperature 为 200；设定其 Movement 速度为 500in/sec；d。 设定 Bottom Die 的 General ，其中设定 Object Type 为 Rigid，Assign Temperature 为 200；e 。 设 定 Simulation Control 中 的 ...
