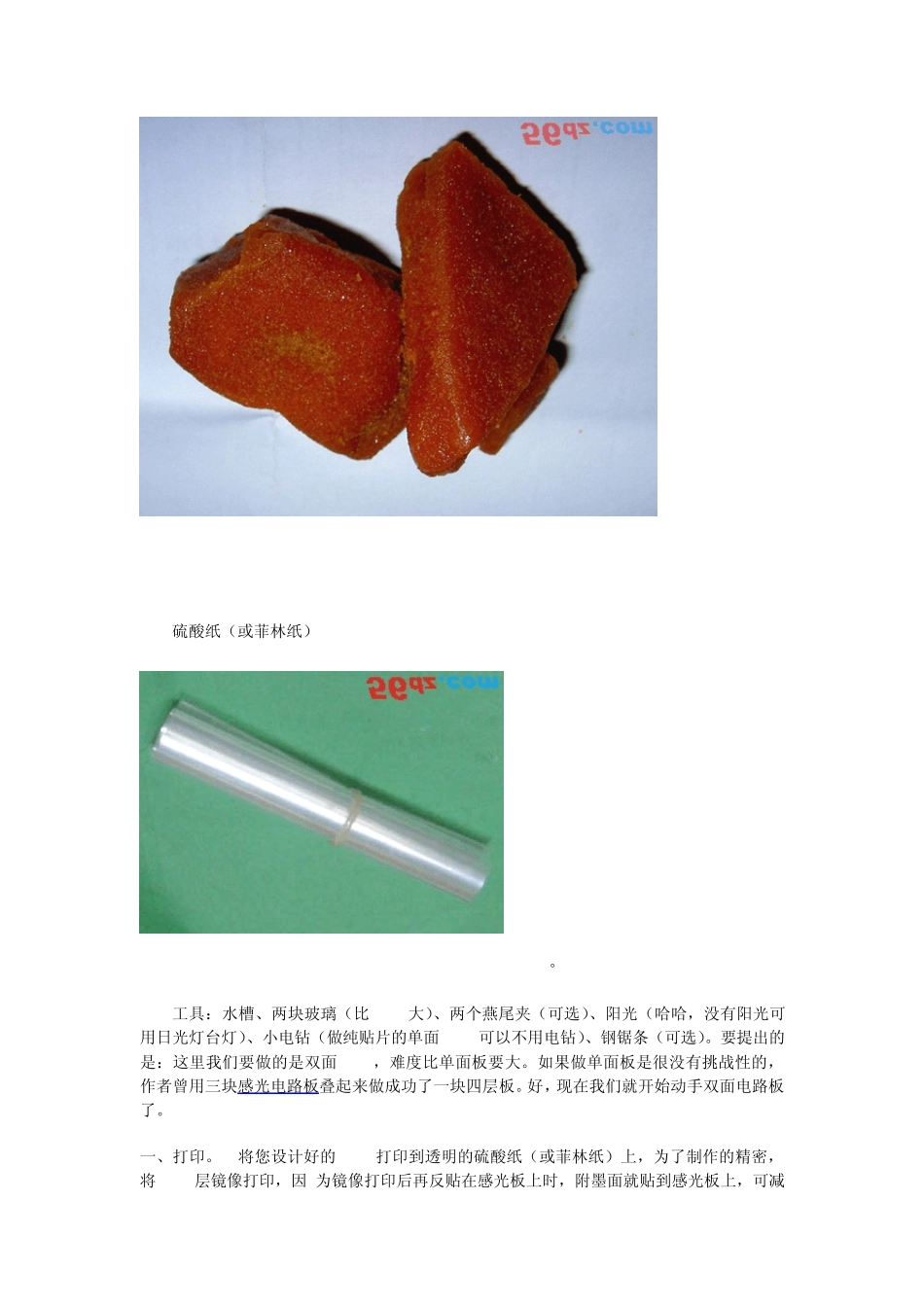

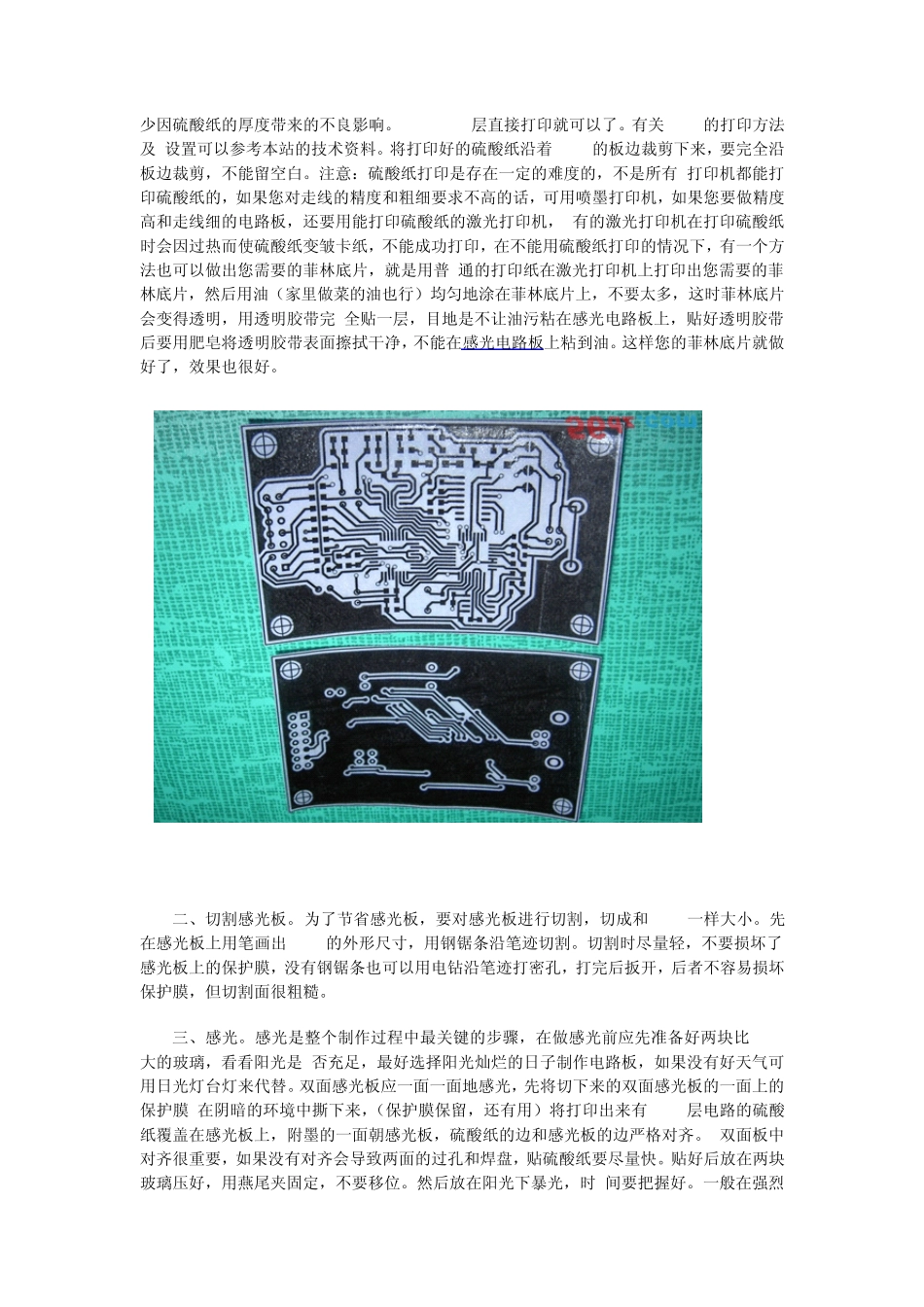

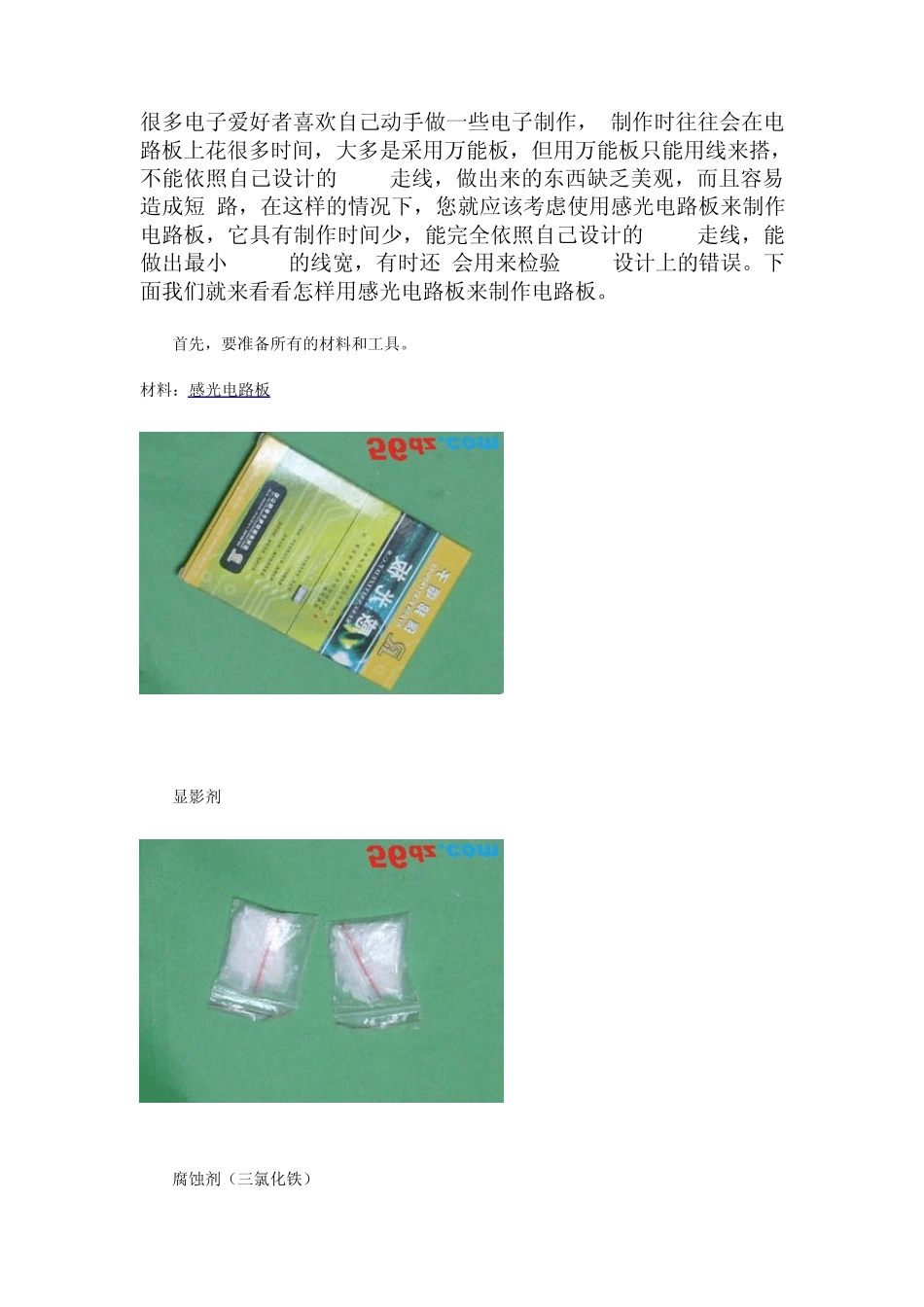

很多电子爱好者喜欢自己动手做一些电子制作，制作时往往会在电路板上花很多时间，大多是采用万能板，但用万能板只能用线来搭，不能依照自己设计的PCB走线，做出来的东西缺乏美观，而且容易造成短路，在这样的情况下，您就应该考虑使用感光电路板来制作电路板，它具有制作时间少，能完全依照自己设计的PCB走线，能做出最小10mil的线宽，有时还会用来检验PCB设计上的错误。下面我们就来看看怎样用感光电路板来制作电路板。首先，要准备所有的材料和工具。材料：感光电路板显影剂腐蚀剂（三氯化铁）硫酸纸（或菲林纸）。工具：水槽、两块玻璃（比 PCB大）、两个燕尾夹（可选）、阳光（哈哈，没有阳光可用日光灯台灯）、小电钻（做纯贴片的单面 PCB可以不用电钻）、钢锯条（可选）。要提出的是：这里我们要做的是双面 PCB，难度比单面板要大。如果做单面板是很没有挑战性的，作者曾用三块感光电路板叠起来做成功了一块四层板。好，现在我们就开始动手双面电路板了。一、打印。将您设计好的 PCB打印到透明的硫酸纸（或菲林纸）上，为了制作的精密，将 TOP层镜像打印，因 为镜像打印后再反贴在感光板上时，附墨面就贴到感光板上，可减少因硫酸纸的厚度带来的不良影响。BOTTOM层直接打印就可以了。有关 PCB的打印方法及 设置可以参考本站的技术资料。将打印好的硫酸纸沿着 PCB的板边裁剪下来，要完全沿板边裁剪，不能留空白。注意：硫酸纸打印是存在一定的难度的，不是所有 打印机都能打印硫酸纸的，如果您对走线的精度和粗细要求不高的话，可用喷墨打印机，如果您要做精度高和走线细的电路板，还要用能打印硫酸纸的激光打印机， 有的激光打印机在打印硫酸纸时会因过热而使硫酸纸变皱卡纸，不能成功打印，在不能用硫酸纸打印的情况下，有一个方法也可以做出您需要的菲林底片，就是用普 通的打印纸在激光打印机上打印出您需要的菲林底片，然后用油（家里做菜的油也行）均匀地涂在菲林底片上，不要太多，这时菲林底片会变得透明，用透明胶带完 全贴一层，目地是不让油污粘在感光电路板上，贴好透明胶带后要用肥皂将透明胶带表面擦拭干净，不能在感光电路板上粘到油。这样您的菲林底片就做好了，效果也很好。二、切割感光板。为了节省感光板，要对感光板进行切割，切成和 PCB一样大小。先在感光板上用笔画出 PCB的外形尺寸，用钢锯条沿笔迹切割。切割时尽量轻，不要损坏了感光板上的保护膜，没有钢锯条也可以用电钻沿笔迹打密孔，打完后扳开，...
