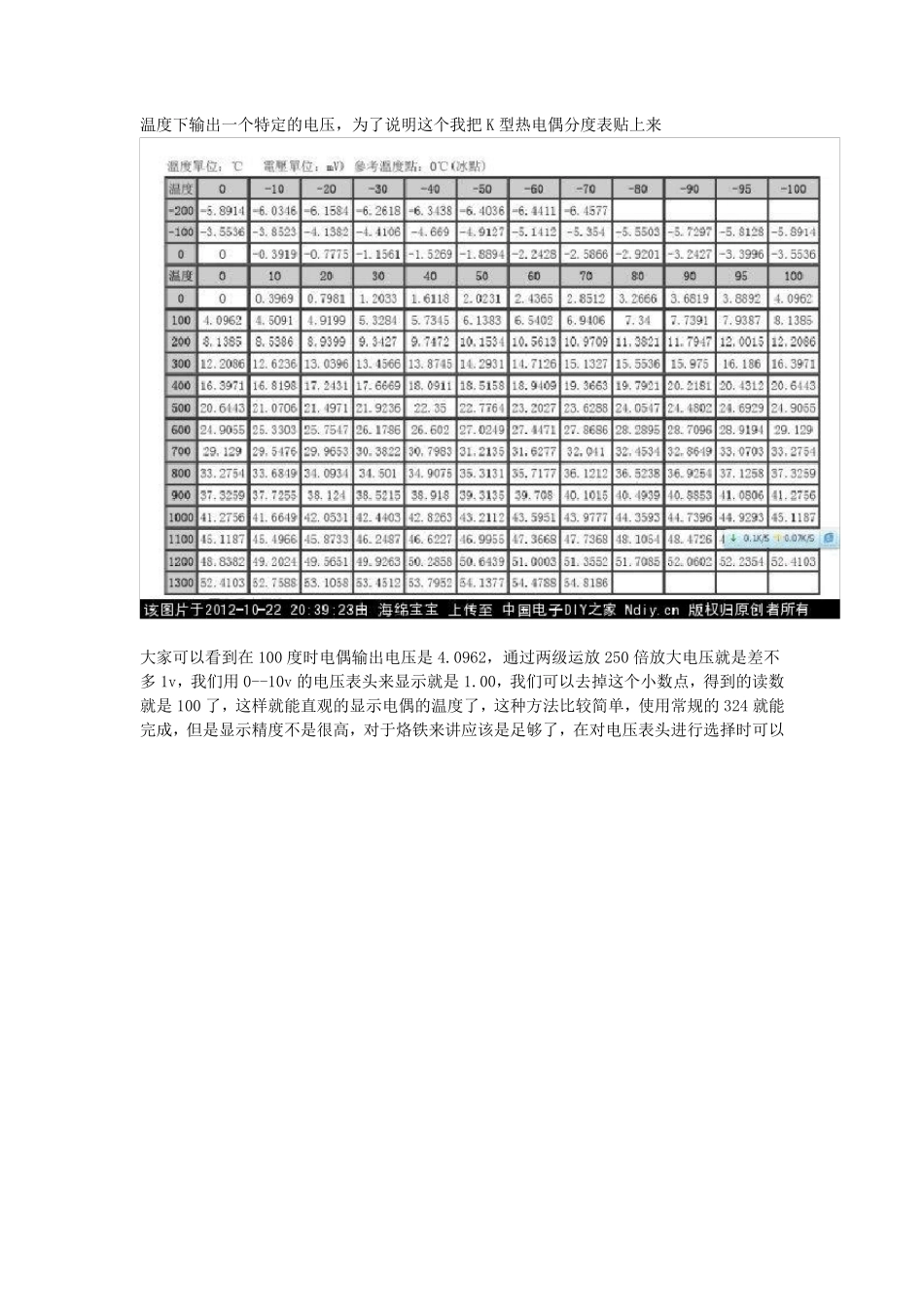

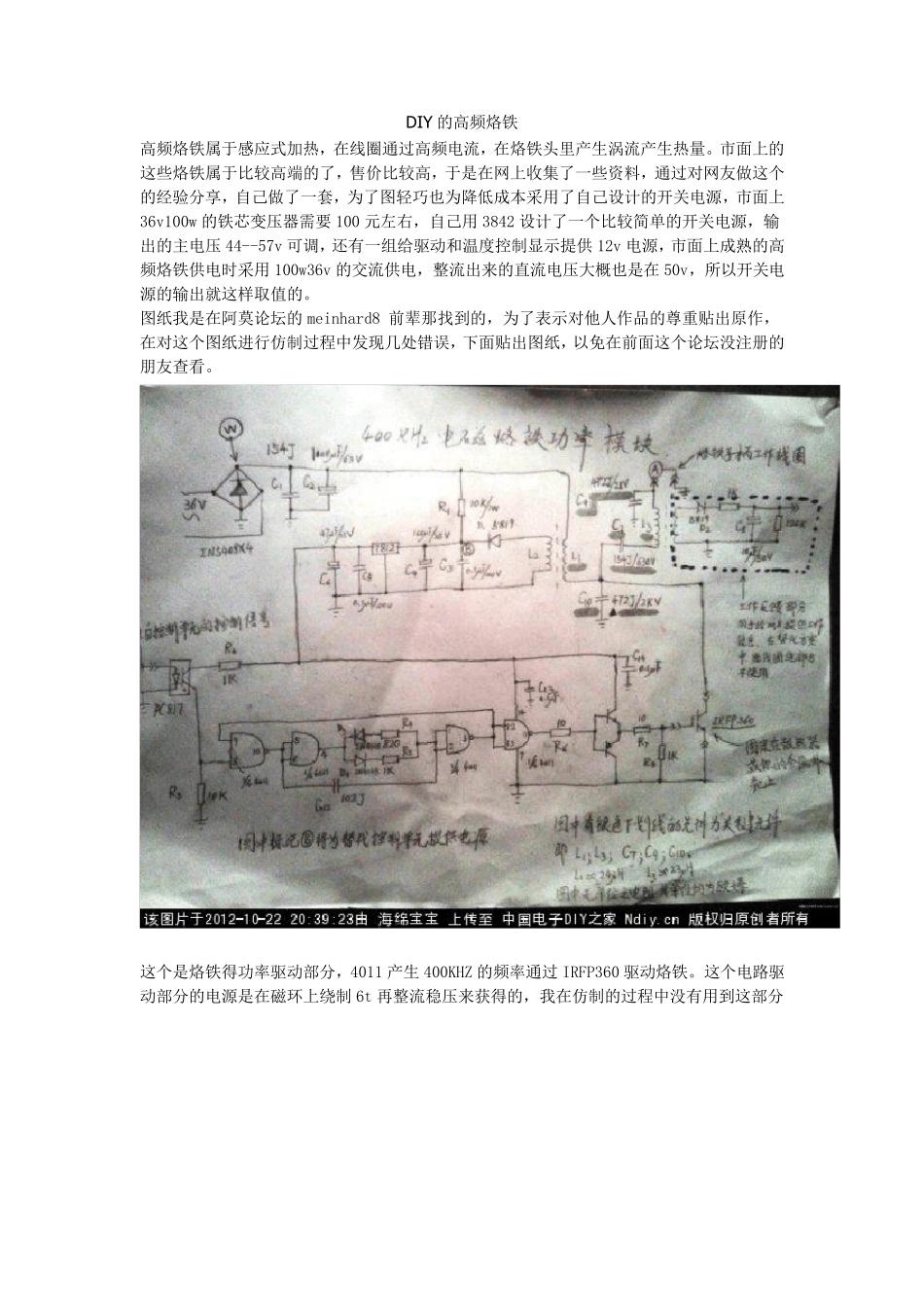

DIY 的高频烙铁 高频烙铁属于感应式加热，在线圈通过高频电流，在烙铁头里产生涡流产生热量。市面上的这些烙铁属于比较高端的了，售价比较高，于是在网上收集了一些资料，通过对网友做这个的经验分享，自己做了一套，为了图轻巧也为降低成本采用了自己设计的开关电源，市面上36v100w 的铁芯变压器需要 100 元左右，自己用 3842 设计了一个比较简单的开关电源，输出的主电压 44--57v 可调，还有一组给驱动和温度控制显示提供 12v 电源，市面上成熟的高频烙铁供电时采用 100w36v 的交流供电，整流出来的直流电压大概也是在50v，所以开关电源的输出就这样取值的。 图纸我是在阿莫论坛的meinhard8 前辈那找到的，为了表示对他人作品的尊重贴出原作，在对这个图纸进行仿制过程中发现几处错误，下面贴出图纸，以免在前面这个论坛没注册的朋友查看。 这个是烙铁得功率驱动部分，4011 产生400KHZ 的频率通过IRFP360 驱动烙铁。这个电路 驱动部分的电源是在磁 环 上绕 制 6t 再 整流稳 压来获 得的，我在仿制的过程中没有用到这部分电路，直接用的是开关电源输出的12v 电压。 这个是温度控制显示部分，在最后的那个运放接法是错误的，需要把同相端和反相端交换一下才行，具体原因大家应该以看就明白的，输出端是接到功率板 817 的1 脚控制 4011 起振。只有在输出为高的时候功率部分才能工作，原文在对这个进行描述时出现根本错误。在标 v的那个地方接入一只电压表就能直观的显示烙铁温度，这是为什么呢，大家知道电偶在特定温度下输出一个特定的电压，为了说明这个我把 K 型热电偶分度表贴上来 大家可以看到在 100 度时电偶输出电压是 4.0962，通过两级运放 250 倍放大电压就是差不多 1v，我们用 0--10v 的电压表头来显示就是 1.00，我们可以去掉这个小数点，得到的读数就是 100 了，这样就能直观的显示电偶的温度了，这种方法比较简单，使用常规的 324 就能完成，但是显示精度不是很高，对于烙铁来讲应该是足够了，在对电压表头进行选择时可以选0-5v 的就行，要求能显示小数点后两位。我对这个板子进行了设计布线做好了 PCB. 这个是功率板，变压器供电方式 这个是温度控制和显示PCB,说到这里最上面的那个控制的电路图有几处值得商榷的地方，在对324 进行5v 供电的时候调节温度旋钮最高输出电压只有4.3v 左右，要想达到5v 的电源电压输出就需要采用轨到轨的运放，我这里就简单修改了一下，采用...
