DKZ型直行程电动执行机构产品使用说明书

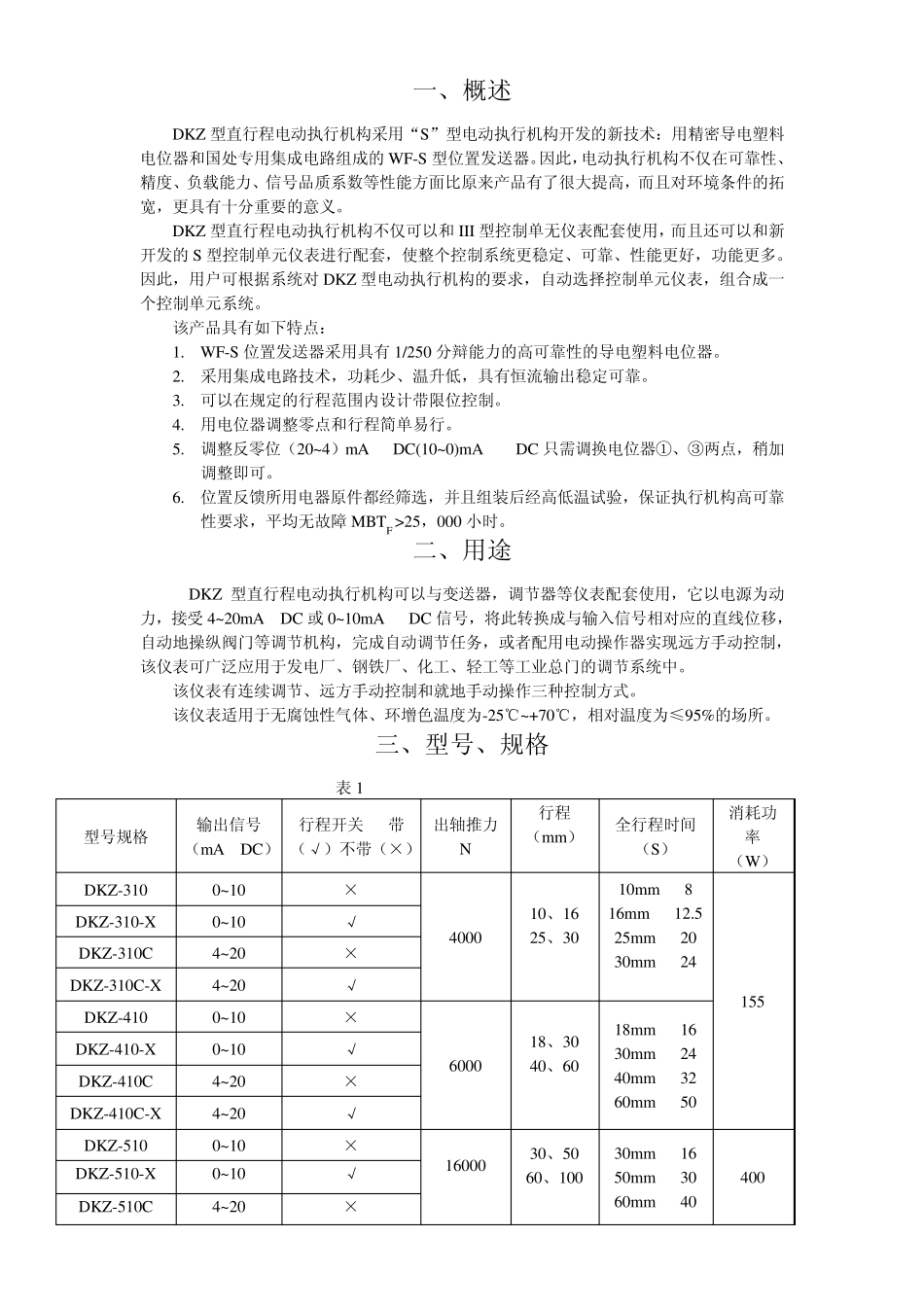

DKZ型 直行程电动执行机构 产品使用说明书 杭州南方自动化仪表厂 一、概述… … … … … … … … … … … … … … … … … … … … … … … … … … ..1 二、用途… … … … … … … … … … … … … … … … … … … … … … … … … … ..1 三、型号、规格… … … … … … … … … … … … … … … … … … … … … … … ..1 四、主要技术参数… … … … … … … … … … … … … … … … … … … … … … ..2 五、工作原理和结构说明… … … … … … … … … … … … … … … … … … … ..2 六、电动执行机构的校验… … … … … … … … … … … … … … … … … … … ..4 七、电动执行机构的安装和接线… … … … … … … … … … … … … … … … ..5 八、电动执行机构的使用和维修… … … … … … … … … … … … … … … … ..5 九、故障及排除方法… … … … … … … … … … … … … … … … … … … … … ..6 十、附录… … … … … … … … … … … … … … … … … … … … … … … … … … ..8 一、概述 DKZ 型直行程电动执行机构采用“S”型电动执行机构开发的新技术：用精密导电塑料电位器和国处专用集成电路组成的 WF-S 型位置发送器。因此，电动执行机构不仅在可靠性、精度、负载能力、信号品质系数等性能方面比原来产品有了很大提高，而且对环境条件的拓宽，更具有十分重要的意义。 DKZ 型直行程电动执行机构不仅可以和 III 型控制单无仪表配套使用，而且还可以和新开发的 S 型控制单元仪表进行配套，使整个控制系统更稳定、可靠、性能更好，功能更多。因此，用户可根据系统对 DKZ 型电动执行机构的要求，自动选择控制单元仪表，组合成一个控制单元系统。 该产品具有如下特点： 1. WF-S 位置发送器采用具有 1/250 分辩能力的高可靠性的导电塑料电位器。 2. 采用集成电路技术，功耗少、温升低，具有恒流输出稳定可靠。 3. 可以在规定的行程范围内设计带限位控制。 4. 用电位器调整零点和行程简单易行。 5. 调整反零位（20~4）mA DC(10~0)mA DC 只需调换电位器①、③两点，稍加...
