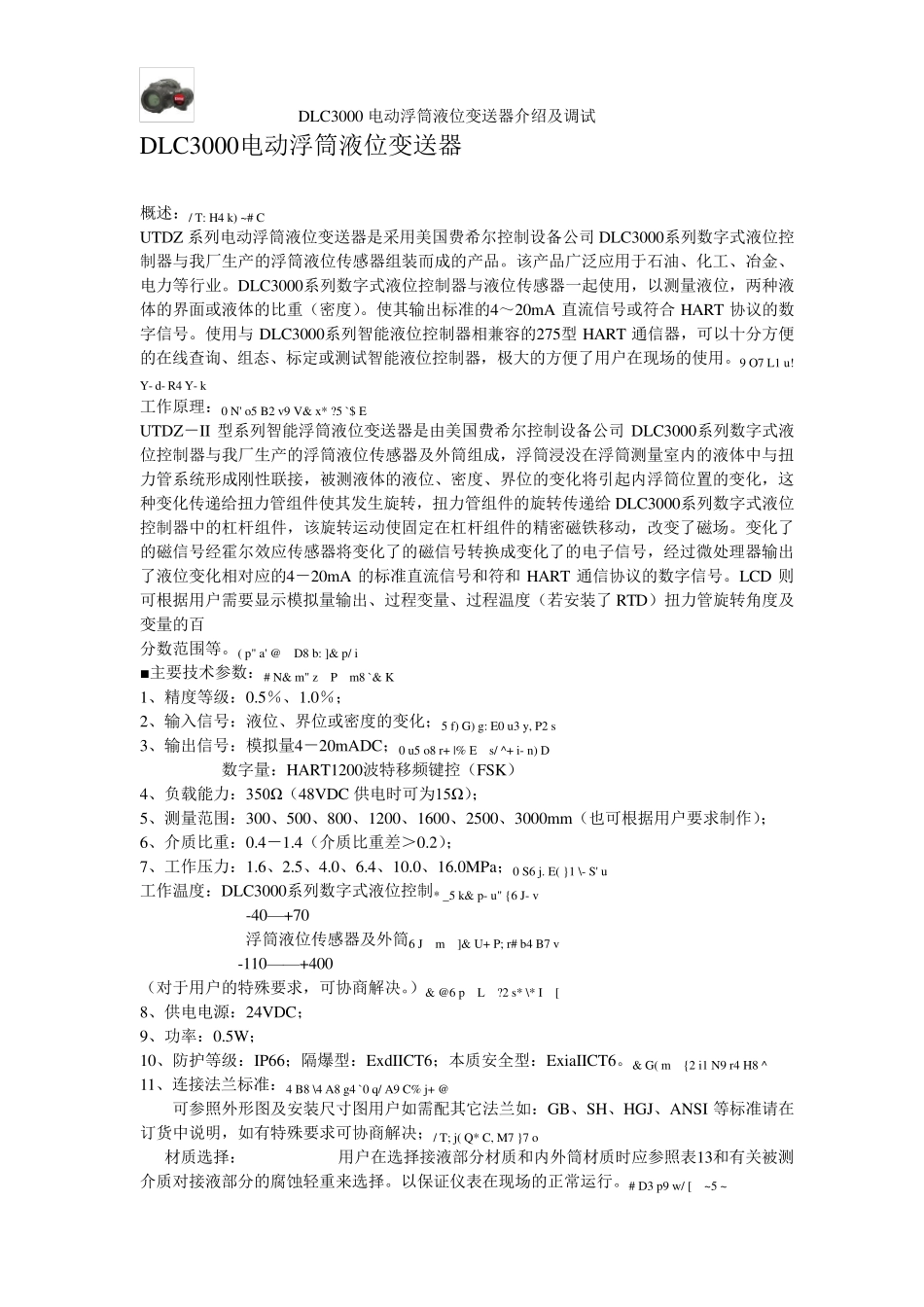

DLC3000 电动浮筒液位变送器介绍及调试 DLC3000电动浮筒液位变送器 概述：/ T: H4 k) ~# C UTDZ 系列电动浮筒液位变送器是采用美国费希尔控制设备公司DLC3000系列数字式液位控制器与我厂生产的浮筒液位传感器组装而成的产品。该产品广泛应用于石油、化工、冶金、电力等行业。DLC3000系列数字式液位控制器与液位传感器一起使用，以测量液位，两种液体的界面或液体的比重（密度）。使其输出标准的4～20mA 直流信号或符合 HART 协议的数字信号。使用与DLC3000系列智能液位控制器相兼容的275型 HART 通信器，可以十分方便的在线查询、组态、标定或测试智能液位控制器，极大的方便了用户在现场的使用。9 O7 L1 u! Y- d- R4 Y- k 工作原理：0 N' o5 B2 v9 V& x* ?5 `$ E UTDZ－II 型系列智能浮筒液位变送器是由美国费希尔控制设备公司DLC3000系列数字式液位控制器与我厂生产的浮筒液位传感器及外筒组成，浮筒浸没在浮筒测量室内的液体中与扭力管系统形成刚性联接，被测液体的液位、密度、界位的变化将引起内浮筒位置的变化，这种变化传递给扭力管组件使其发生旋转，扭力管组件的旋转传递给 DLC3000系列数字式液位控制器中的杠杆组件，该旋转运动使固定在杠杆组件的精密磁铁移动，改变了磁场。变化了的磁信号经霍尔效应传感器将变化了的磁信号转换成变化了的电子信号，经过微处理器输出了液位变化相对应的4－20mA 的标准直流信号和符和 HART 通信协议的数字信号。LCD 则可根据用户需要显示模拟量输出、过程变量、过程温度（若安装了 RTD）扭力管旋转角度及变量的百 分数范围等。( p" a' @ D8 b: ]& p/ i ■主要技术参数：# N& m" z P m8 `& K 1、精度等级：0.5％、1.0％； 2、输入信号：液位、界位或密度的变化；5 f) G) g: E0 u3 y, P2 s 3、输出信号：模拟量4－20mADC；0 u5 o8 r+ |% E s/ ^+ i- n) D 数字量：HART1200波特移频键控（FSK） 4、负载能力：350Ω（48VDC 供电时可为15Ω）； 5、测量范围：300、500、800、1200、1600、2500、3000mm（也可根据用户要求制作）； 6、介质比重：0.4－1.4（介质比重差＞0.2）； 7、工作压力：1.6、2.5、4.0、6.4、10.0、16.0MPa；0 S6 j. E( }1 \- S' u 工作温度：DLC3000系列数字式液位控制* _5 k& p- u" {6 J- v -40— +70 浮筒液位传感器及外筒6 J m ]& U+ P; r# b4 B7 v -110— — +4...
