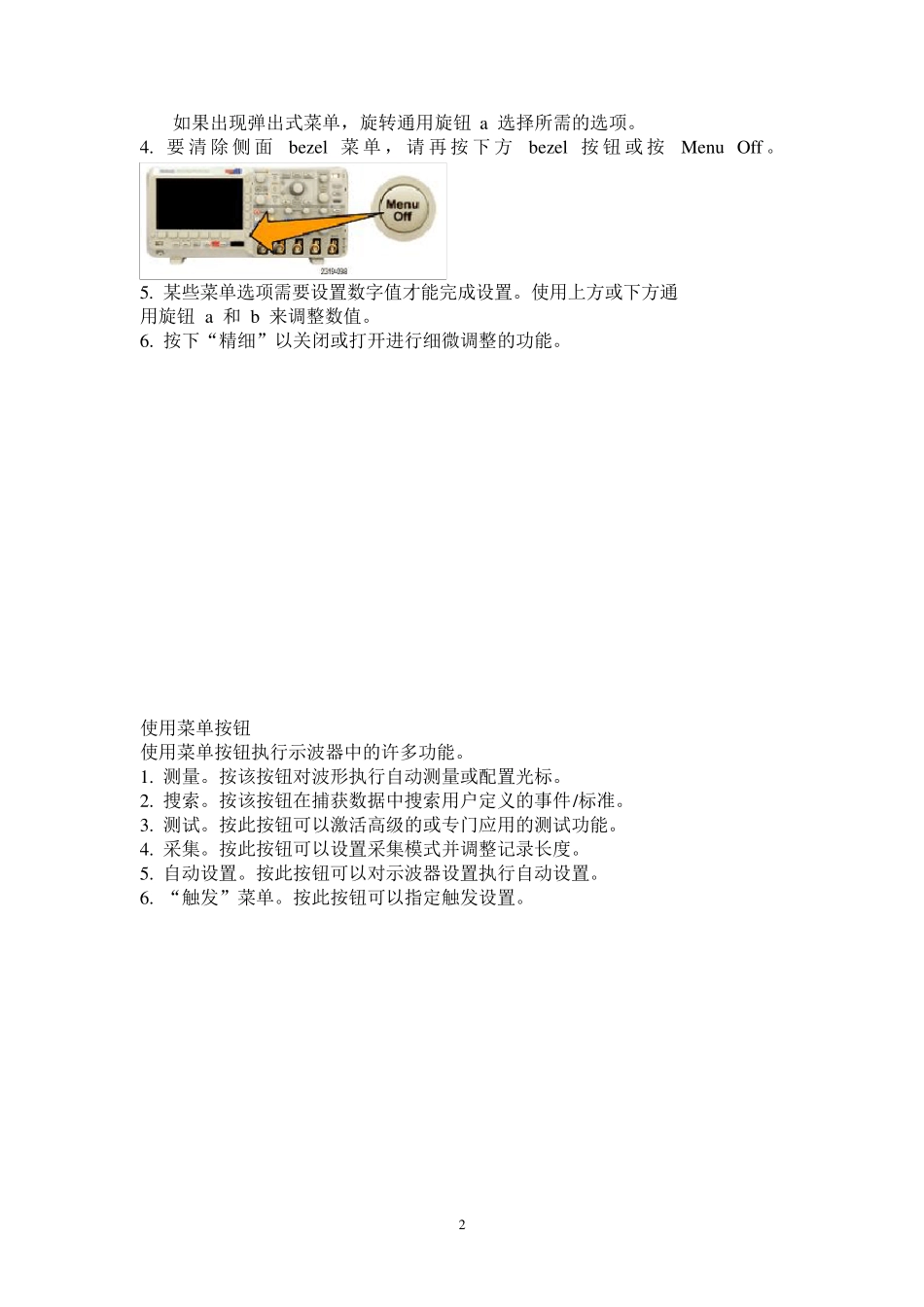

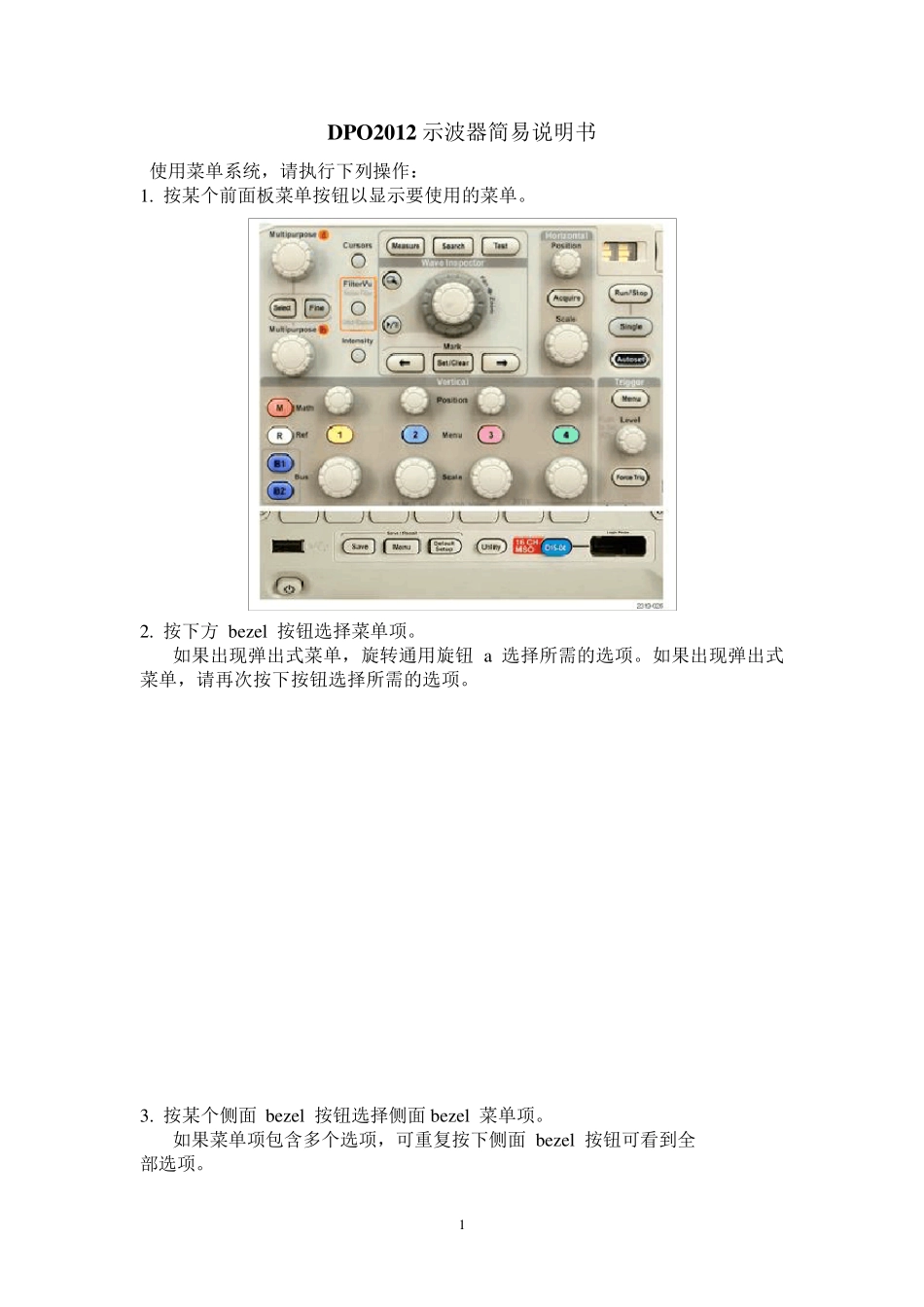

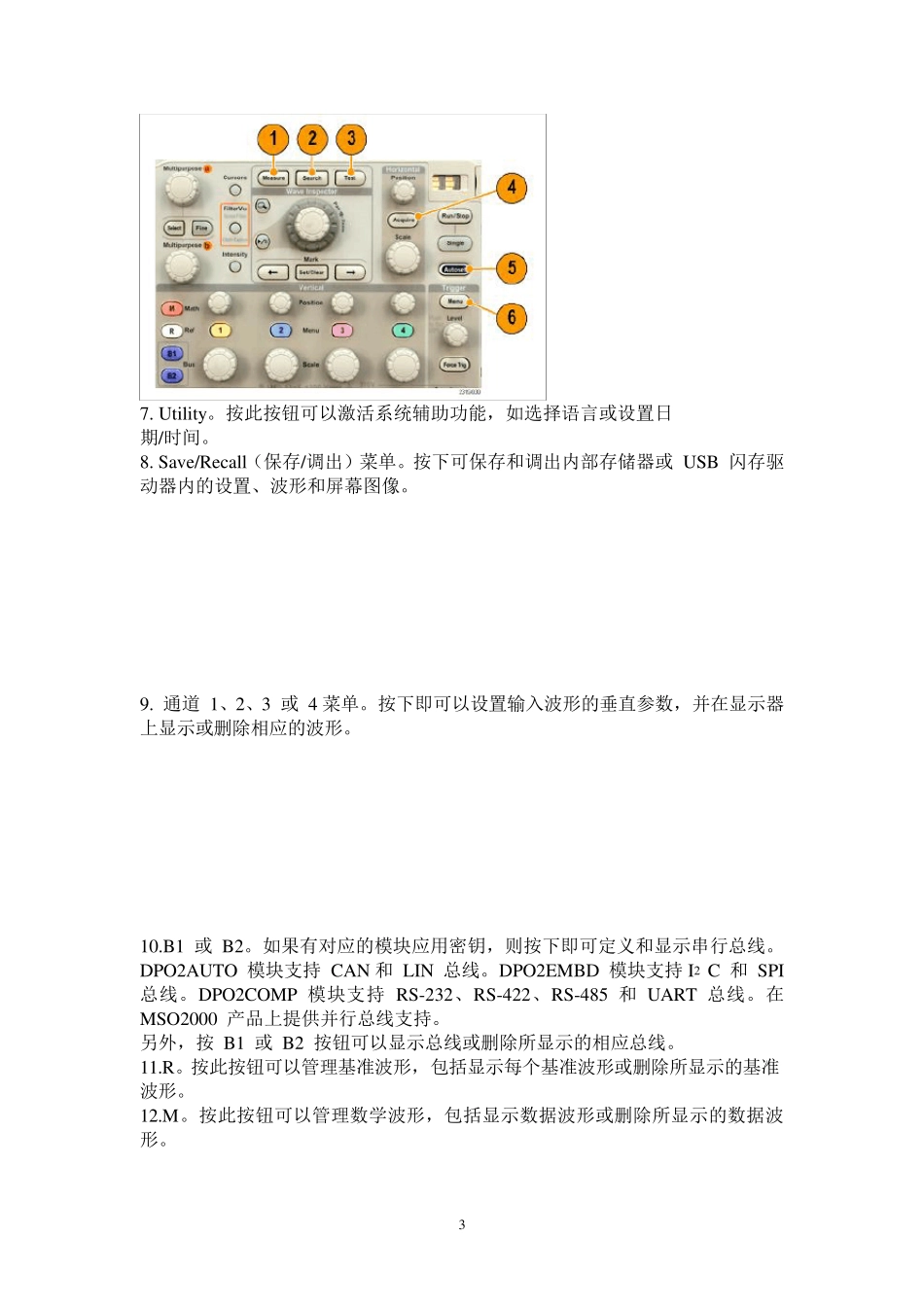

1 DPO2012 示波器简易说明书 使用菜单系统，请执行下列操作： 1. 按某个前面板菜单按钮以显示要使用的菜单。 2. 按下方 bez el 按钮选择菜单项。 如果出现弹出式菜单，旋转通用旋钮 a 选择所需的选项。如果出现弹出式菜单，请再次按下按钮选择所需的选项。 3. 按某个侧面 bez el 按钮选择侧面bez el 菜单项。 如果菜单项包含多个选项，可重复按下侧面 bez el 按钮可看到全 部选项。 2 如果出现弹出式菜单，旋转通用旋钮 a 选择所需的选项。 4. 要清除侧面 bezel 菜单，请再按下方 bezel 按钮或按 Menu Off 。 5. 某些菜单选项需要设置数字值才能完成设置。使用上方或下方通 用旋钮 a 和 b 来调整数值。 6. 按下“精细”以关闭或打开进行细微调整的功能。 使用菜单按钮 使用菜单按钮执行示波器中的许多功能。 1. 测量。按该按钮对波形执行自动测量或配置光标。 2. 搜索。按该按钮在捕获数据中搜索用户定义的事件/标准。 3. 测试。按此按钮可以激活高级的或专门应用的测试功能。 4. 采集。按此按钮可以设置采集模式并调整记录长度。 5. 自动设置。按此按钮可以对示波器设置执行自动设置。 6. “触发”菜单。按此按钮可以指定触发设置。 3 7. Utility 。按此按钮可以激活系统辅助功能，如选择语言或设置日 期/时间。 8. Sav e/Recall（保存/调出）菜单。按下可保存和调出内部存储器或 USB 闪存驱动器内的设置、波形和屏幕图像。 9. 通道 1、2、3 或 4 菜单。按下即可以设置输入波形的垂直参数，并在显示器上显示或删除相应的波形。 10.B1 或 B2。如果有对应的模块应用密钥，则按下即可定义和显示串行总线。DPO2AUTO 模块支持 CAN 和 LIN 总线。DPO2EMBD 模块支持 I2 C 和 SPI 总线。DPO2COMP 模块支持 RS-232、RS-422、RS-485 和UART 总线。在 MSO2000 产品上提供并行总线支持。 另外，按 B1 或 B2 按钮可以显示总线或删除所显示的相应总线。 11.R。按此按钮可以管理基准波形，包括显示每个基准波形或删除所显示的基准波形。 12.M。按此按钮可以管理数学波形，包括显示数据波形或删除所显示的数据波形。 4 使用其它控制 这些按钮和旋钮控制波形、光标和其他数据输入。 1. 激活后，旋转上方的通用旋钮 a 可以移动光标、设置菜单项的数字参数值或从选项的弹出列表中进行选择。按附近的“精细”按钮可以在粗调和微调之间进行切换。当 ...
