DP网络诊断仪

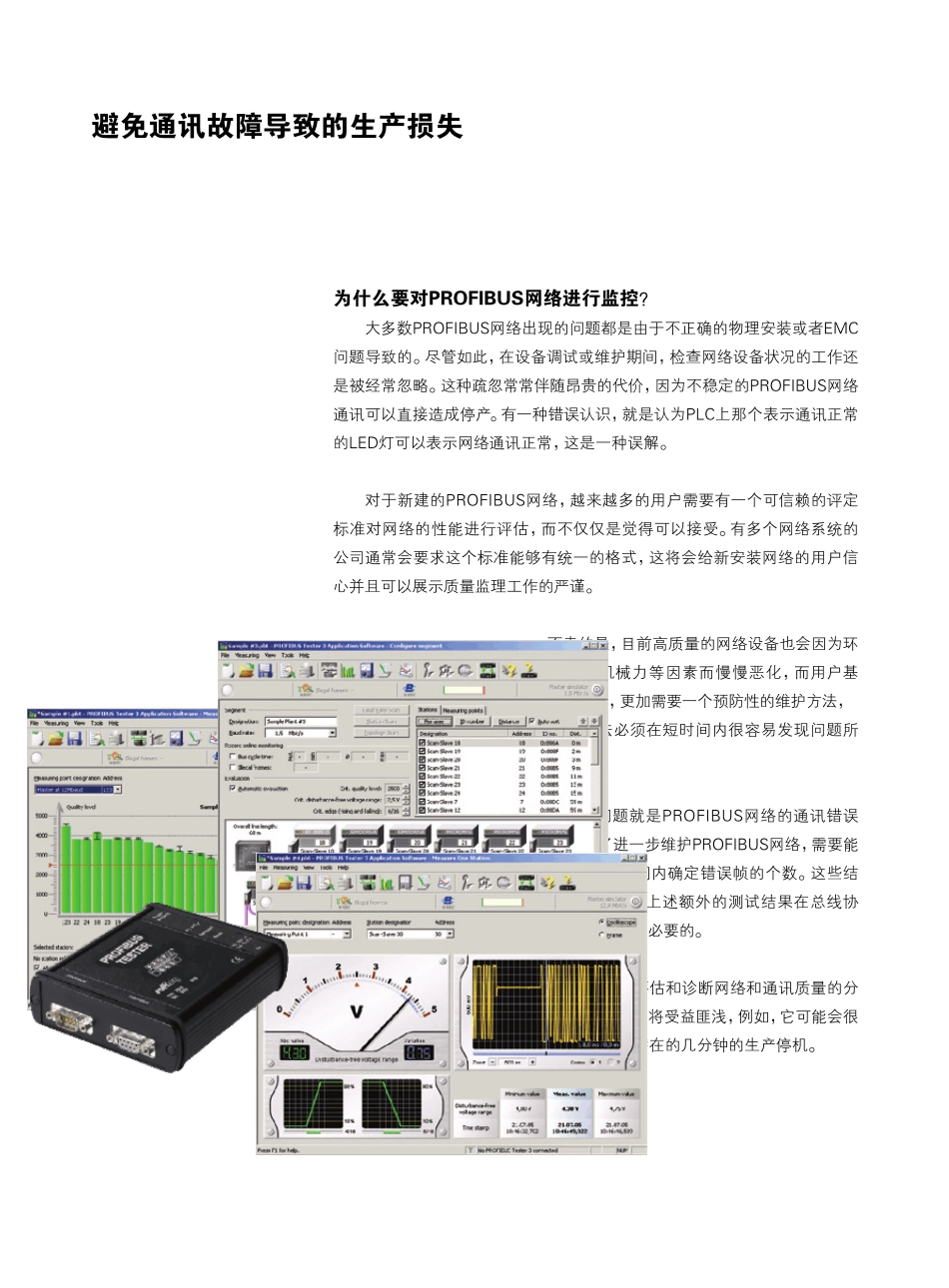

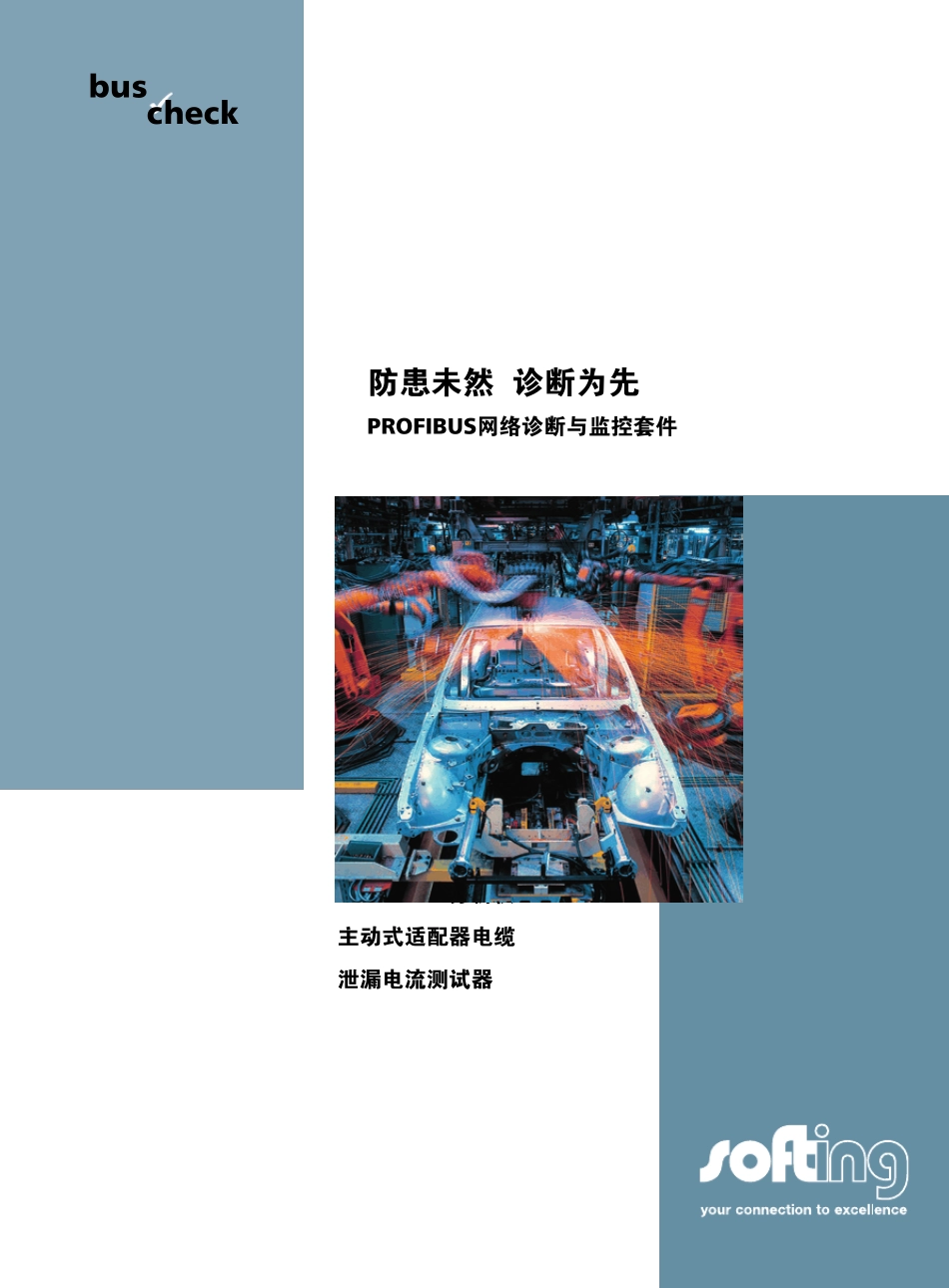

防患未然 诊断为先PROFIBUS网络诊断与监控套件bu scheckPROFIBUS测试器 PB-T3PROFIBUS分析仪主动式适配器电缆泄漏电流测试器 为什么要对PROFIBUS网络进行监控？大多数PROFIBUS网络出现的问题都是由于不正确的物理安装或者EMC问题导致的。尽管如此，在设备调试或维护期间，检查网络设备状况的工作还是被经常忽略。这种疏忽常常伴随昂贵的代价，因为不稳定的PROFIBUS网络通讯可以直接造成停产。有一种错误认识，就是认为PLC上那个表示通讯正常的LED灯可以表示网络通讯正常，这是一种误解。对于新建的PROFIBUS网络，越来越多的用户需要有一个可信赖的评定标准对网络的性能进行评估，而不仅仅是觉得可以接受。有多个网络系统的公司通常会要求这个标准能够有统一的格式，这将会给新安装网络的用户信心并且可以展示质量监理工作的严谨。不幸的是，目前高质量的网络设备也会因为环境的影响和机械力等因素而慢慢恶化，而用户基于这种状况下，更加需要一个预防性的维护方法，而且这种方法必须在短时间内很容易发现问题所在。下一个问题就是PROFIBUS网络的通讯错误帧。为了进一步维护PROFIBUS网络，需要能够在指定时间内确定错误帧的个数。这些结果能够表明，上述额外的测试结果在总线协议领域是非常必要的。在能够评估和诊断网络和通讯质量的分析工具上投资将受益匪浅，例如，它可能会很及时的预防潜在的几分钟的生产停机。 避免通讯故障导致的生产损失使用Softing PROFIBUS测试器—PB-T3评估网络设备主要特点 在线和离线测量 长时间监视网络拓扑和扫描站点 主站仿真（波特率可选） 图形化方式直观地显示物理信号质量 集成有存储功能的示波器 触发器输出线 错误计数 报表生成器支持标准化的交接班文件Trend Produ ct of the Year 2006/2007Trend 100 Award, SPS Magazin “段设置”视图中的要素段显示总线上连接的站点及其名称、地址、ID和到测量点的绝对距离测量点列表显示测量点及其名称、位置，给出测量数据的概览视图 在线监视记录总线循环时间和无效帧评估设定临界通讯质量标线，非扰动电压的范围和临界值拓扑结构显示显示站点、测量点和相互间的距离站列表显示总线上连接的站点及其名称、地址、ID和到测量点的绝对距离 “全部站点测量”视图测量点选择测量点(全部)站点的名称选中的或全部站点的测量值柱状图显示每个站的通讯质量测量数据测量值显示带有时间戳的最小、最大和当前值错误计数每1,000位的干扰脉冲、上升下降沿...
