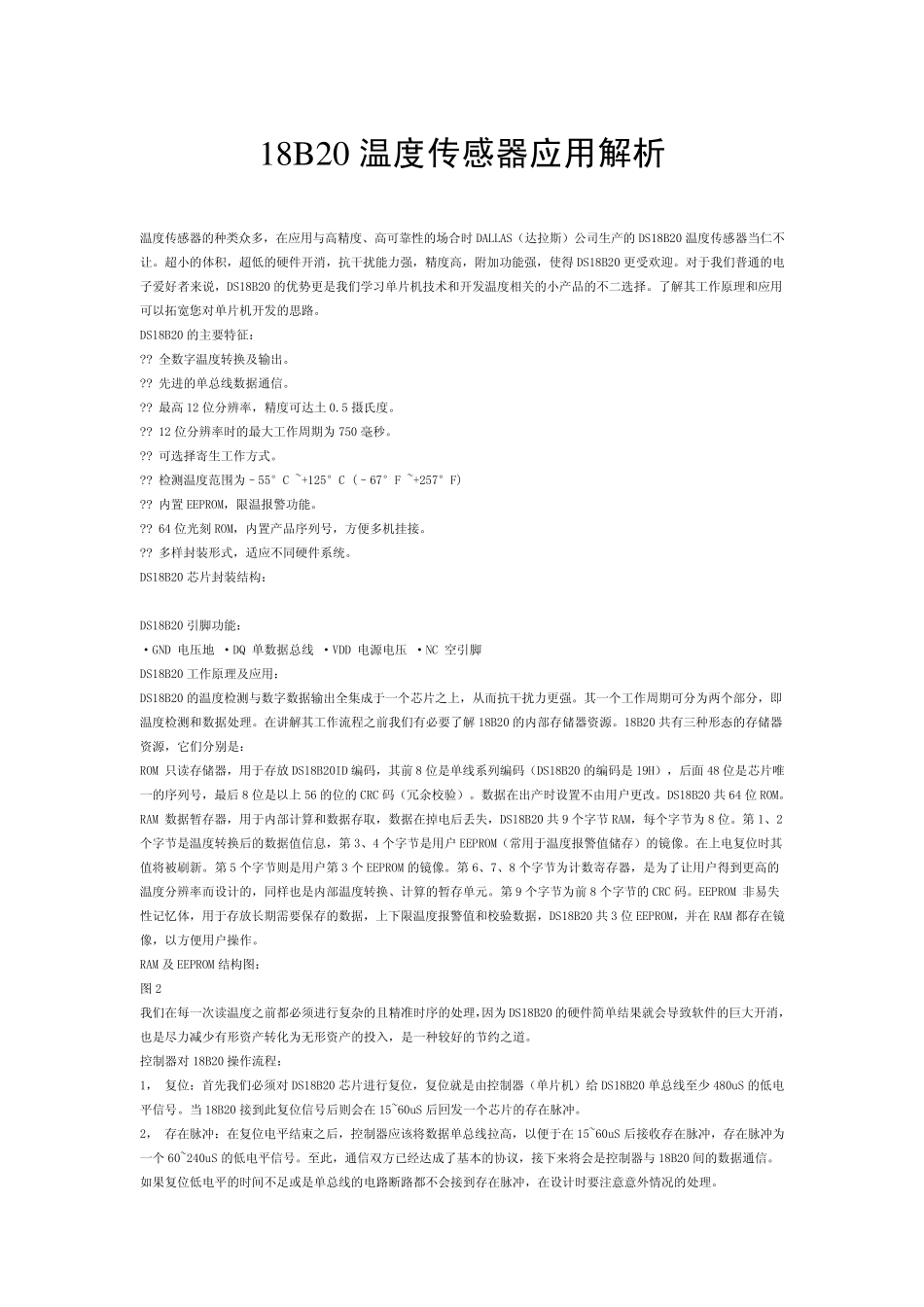

18B 20 温度传感器应用解析 温 度 传 感 器 的 种 类 众 多 ， 在 应 用 与 高 精 度 、 高 可 靠 性 的 场 合 时 DALLAS（ 达 拉 斯 ） 公 司 生 产 的 DS18B20 温 度 传 感 器 当 仁 不让 。 超 小 的 体 积 ， 超 低 的 硬 件 开 消 ， 抗 干 扰 能 力 强 ， 精 度 高 ， 附 加 功 能 强 ， 使 得 DS18B20 更 受 欢 迎 。 对 于 我 们 普 通 的 电子 爱 好 者 来 说 ， DS18B20 的 优 势 更 是 我 们 学 习 单 片 机 技 术 和 开 发 温 度 相 关 的 小 产 品 的 不 二 选 择 。 了 解 其 工 作 原 理 和 应 用可 以 拓 宽 您 对 单 片 机 开 发 的 思 路 。 DS18B20 的 主 要 特 征 ： ?? 全 数 字 温 度 转 换 及 输 出 。 ?? 先 进 的 单 总 线 数 据 通 信 。 ?? 最 高 12 位 分 辨率， 精 度 可 达 土0.5 摄氏度 。 ?? 12 位 分 辨率时 的 最 大工 作 周期为750 毫秒。 ?? 可 选 择 寄生 工 作 方式。 ?? 检测温 度 范围为–55°C ~+125°C (–67°F ~+257°F) ?? 内置EEPROM， 限温 报警功 能 。 ?? 64 位 光刻ROM， 内置产 品 序列号， 方便多 机 挂接 。 ?? 多 样 封 装 形 式， 适 应 不 同 硬 件 系 统 。 DS18B20 芯 片 封 装 结 构 ： DS18B20 引 脚 功 能 ： · GND 电 压 地 · DQ 单 数 据 总 线 · VDD 电 源 电 压 · NC 空 引 脚 DS18B20 工 作 原 理 及 应 用 ： DS18B20 的 温 度 检测与 数 字 数 据 输 出 全 集 成 于 一 个 芯 片 之 上 ， 从 而 抗 干 扰 力 更 强 。 其 一 个 工 作 周期可 分 为两 个 部 分 ， 即温 度 检测和 数 据 处 理 。 在 讲 解 其 工 作 流 程 之 前 我 们 有 必 要 了 解 18B20 的 内部 存 储 器 资 源 。 18B20 共 有 三 种 形 态 的 存 储 器资 源 ， 它 们 分 别 是 ： ROM 只 读 存 储 器 ， 用 于 存 放 DS18B20ID 编 码 ， 其 前 8 位 是 单 线 系 列编 码 （ DS18B20 的 编 码 是 19H） ， 后 面 48 位 是 芯...
