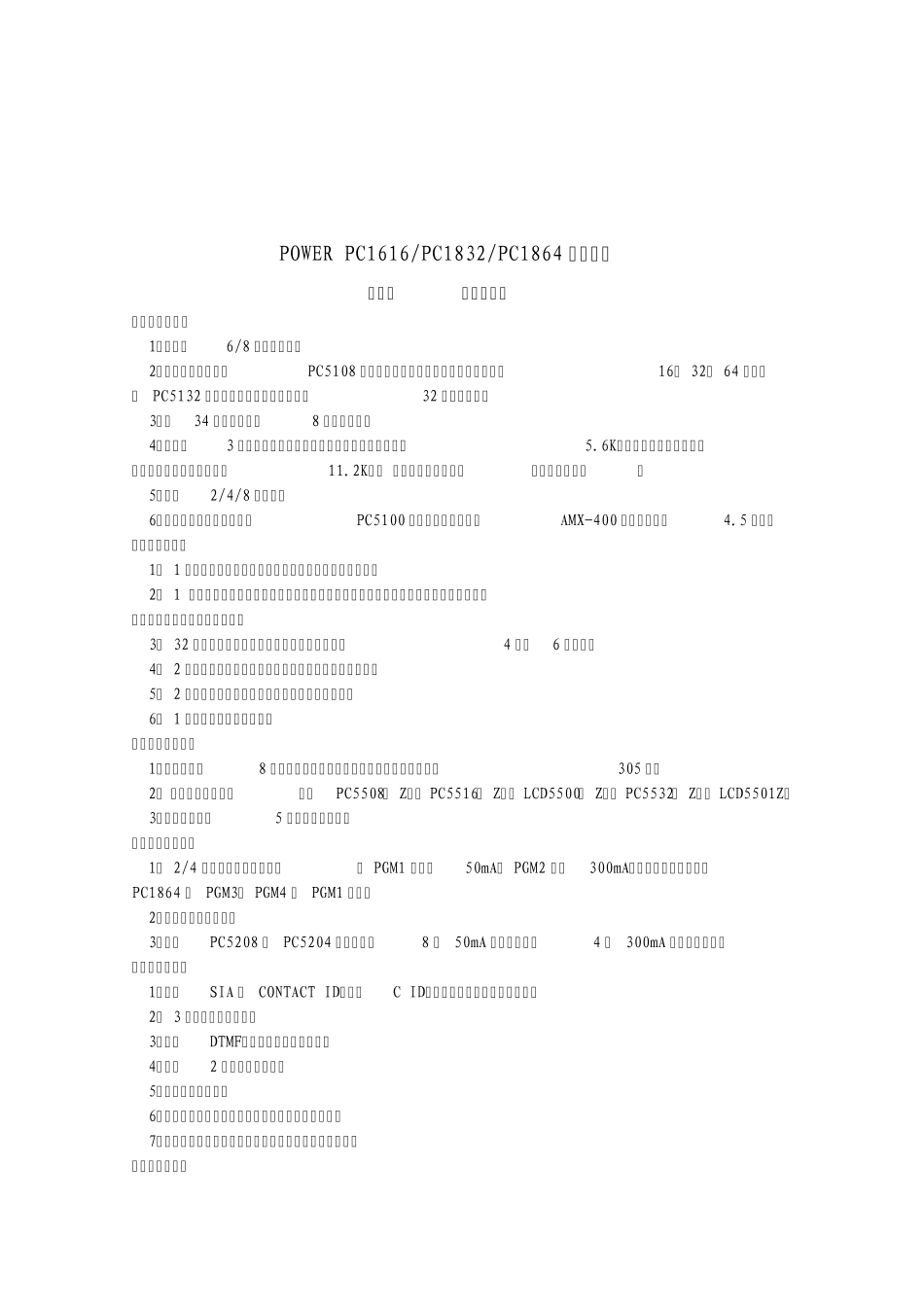

POWER PC1616/PC1832/PC1864 安装手册 第一章 功能与概述 一、防区设置： 1、本机带6/8 个有线防区。 2、选用有线扩展模块PC5108 进行有线扩展，可分别将有线防区扩展至16、 32、 64 个、通过 PC5132 进行无线扩展，将系统扩展为32 个无线防区。 3、有34 种防区类型，8 种防区属性。 4、防区有3 种接线方式：常闭、单线尾、双线尾，线尾电阻5.6KΩ，采用双线尾方式时，可判断该防区是防拆报警（11.2KΩ） 、入侵报警（开路）、故障（短路）。 5、可设2/4/8 个分区。 6、通过可编址防区扩展模块PC5100 进行总线扩展。通过AMX-400 可延伸总线到4.5 公里； 二、密码设置： 1、 1 个管理员密码：可设定其它密码和执行任何键盘功能。 2、 1 个维护员密码：只能用于设防、撤防，不能执行防区旁路，布撤防时，不会发出提示音。主要用于设备检测和调试。 3、 32 个以上用户密码：用于布防、撤防、旁路，4 位或6 位可选。 4、 2 个劫持密码：输入此密码，主机向中心发出劫持警情。 5、 2 个监管密码：可用于设定用户密码和劫持密码。 6、 1 个安装密码：用于编程。 三、键盘和模块： 1、最多可并联8 个键盘，采用总线（四线制）连接。总线长度达305 米。 2、 可用带防区键盘，包括PC5508（ Z）、 PC5516（ Z）、 LCD5500（ Z）、 PC5532（ Z）， LCD5501Z。 3、每个键盘都有5 个可编程功能键。 四、可编程输出： 1、 2/4 个可编程输出（接地）， PGM1 可输出50mA， PGM2 输出300mA。可用于烟感探测器。PC1864 的 PGM3、 PGM4 与 PGM1 相同。 2、有多种属性可选用。 3、使用PC5208 或 PC5204 可分别增加8 个 50mA 可编程输出和4 个 300mA 可编程输出口。 五、通信支持： 1、支持SIA 和 CONTACT ID（简称C ID）等通信格式，支持用户拨号。 2、 3 个可编程电话号码。 3、支持DTMF（双音频）和脉冲拨号。 4、可设2 个系统用户编号。 5、具有抗干扰功能。 6、对为每个电话号码提供的选定传输报告进行分离。 7、支持上载（传输事件存储信息）和下载（遥控编程）。 六、系统自检： 1、交流电源故障。 2、备用电池电压低。 3、通信故障（报告失败） 4、辅助电源故障， 5、防区故障。 6、防区防拆。 7、火警故障。 8、内部时钟丢失。 9、警号输出故障。 10、电话线故障。 11、模块错误（防拆、点名失败）。 七、时钟、事件记录和打印： 1、...
