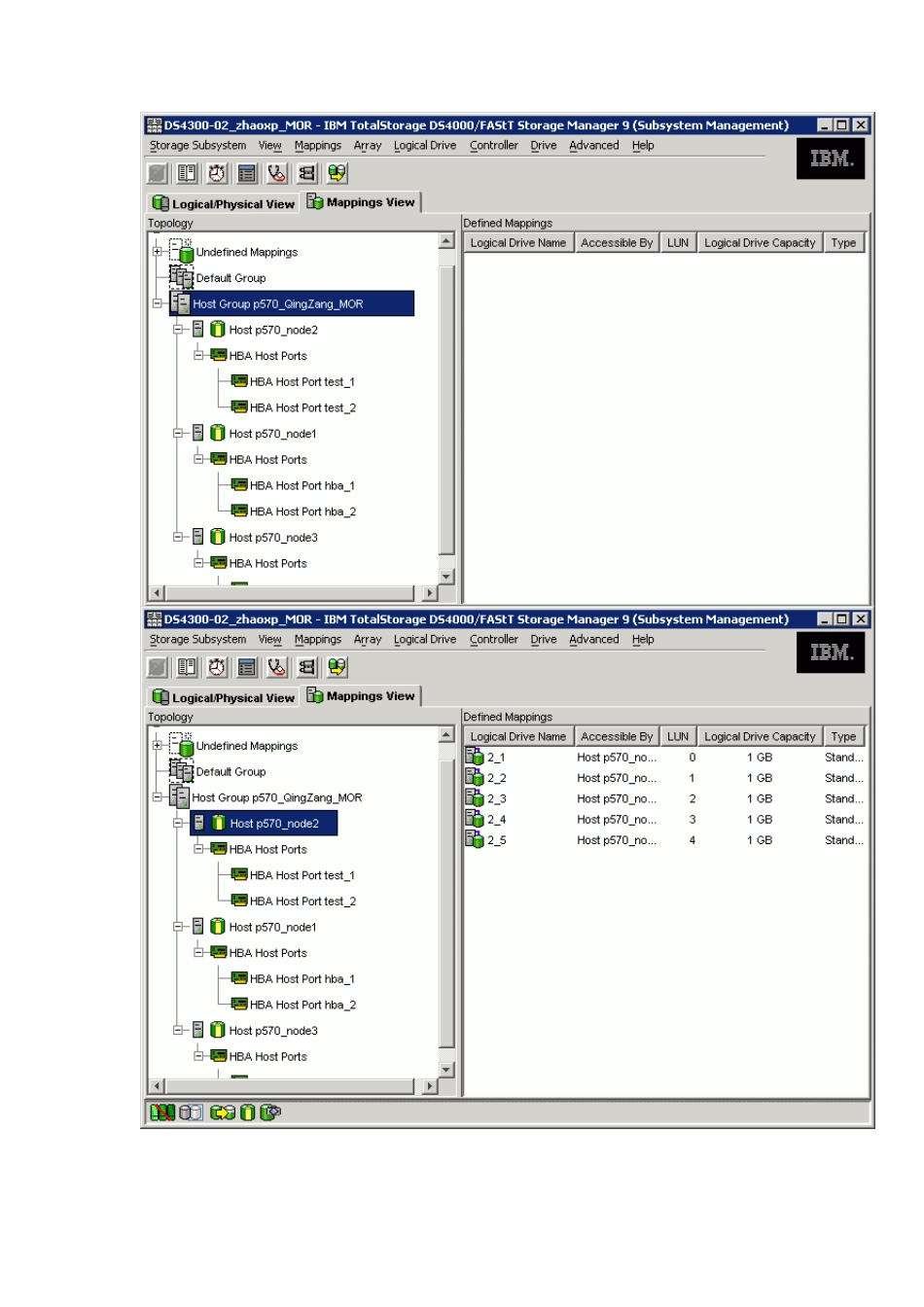

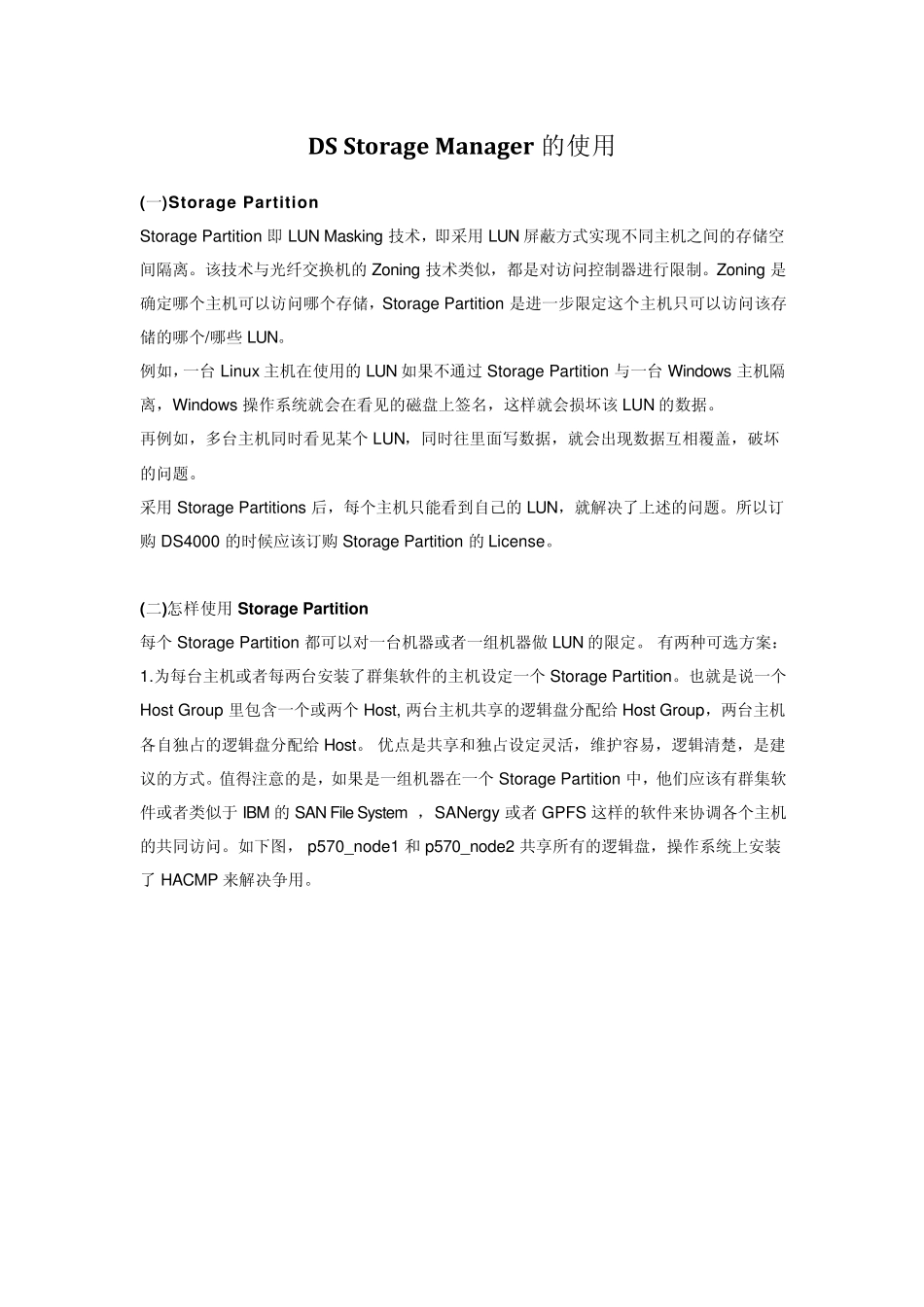

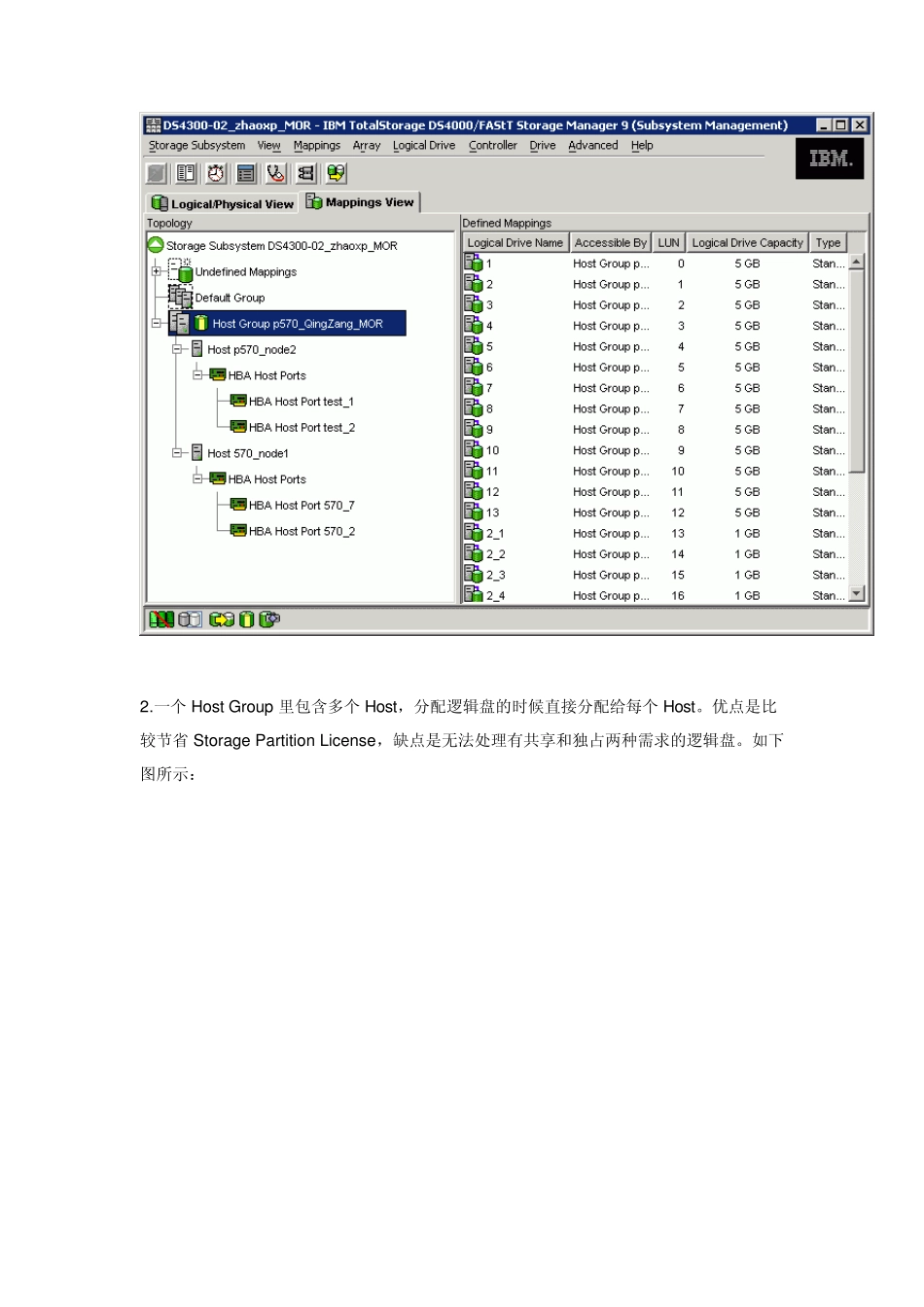

DS Storage Manager 的使用 (一)Storage Partition Storage Partition 即LUN Masking 技术,即采用LUN 屏蔽方式实现不同主机之间的存储空间隔离。该技术与光纤交换机的Zoning 技术类似,都是对访问控制器进行限制。Zoning 是确定哪个主机可以访问哪个存储,Storage Partition 是进一步限定这个主机只可以访问该存储的哪个/哪些 LUN。 例如,一台 Linux主机在使用的LUN 如果不通过 Storage Partition 与一台 Windows 主机隔离,Windows 操作系统就会在看见的磁盘上签名,这样就会损坏该 LUN 的数据。 再例如,多台主机同时看见某个 LUN,同时往里面写数据,就会出现数据互相覆盖,破坏的问题。 采用Storage Partitions 后,每个主机只能看到自己的LUN,就解决了上述的问题。所以订购 DS4000 的时候应该订购 Storage Partition 的License。 (二)怎样使用Storage Partition 每个 Storage Partition 都可以对一台机器或者一组机器做 LUN 的限定。 有两种可选方案: 1.为每台主机或者每两台安装了群集软件的主机设定一个 Storage Partition。也就是说一个Host Group 里包含一个或两个 Host, 两台主机共享的逻辑盘分配给 Host Group,两台主机各自独占的逻辑盘分配给 Host。 优点是共享和独占设定灵活,维护容易,逻辑清楚,是建议的方式。值得注意的是,如果是一组机器在一个 Storage Partition 中,他们应该有群集软件或者类似于 IBM 的SAN File System ,SANergy或者 GPFS 这样的软件来协调各个主机的共同访问。如下图, p570_node1 和 p570_node2 共享所有的逻辑盘,操作系统上安装了 HACMP 来解决争用。 2.一个Host Grou p 里包含多个Host,分配逻辑盘的时候直接分配给每个Host。优点是比较节省 Storage Partition License,缺点是无法处理有共享和独占两种需求的逻辑盘。如下图所示: (三)Storage Partition 的升级和维护 一个主机的存储容量扩容可以利用DS4000 的动态卷扩容方式增加已有LUN 的大小,也可以划分新LUN,然后修改该主机的Storage Partition,将新LUN 分给它。该操作是在线进行的,它不影响该主机对目前LUN 的访问。 主机数量增加后可以定义新的Storage Partition,该操作也是在线的,它不影响已经定义的Storage Partition。 DS4000 也可以通过升级Storage Partitions 的数量实现扩展。 扩展的过程是在线的,它不影响已经运行的应...
