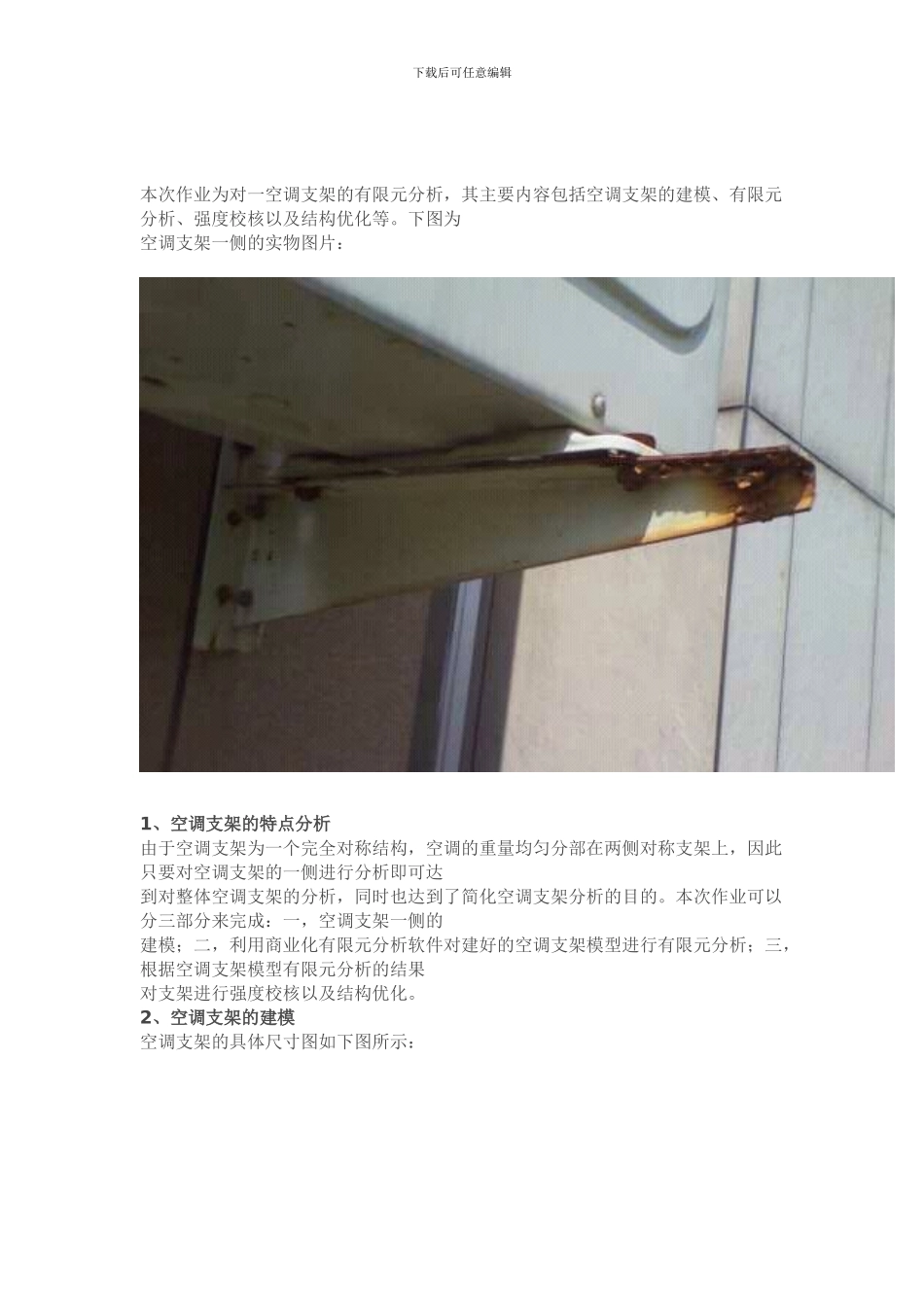

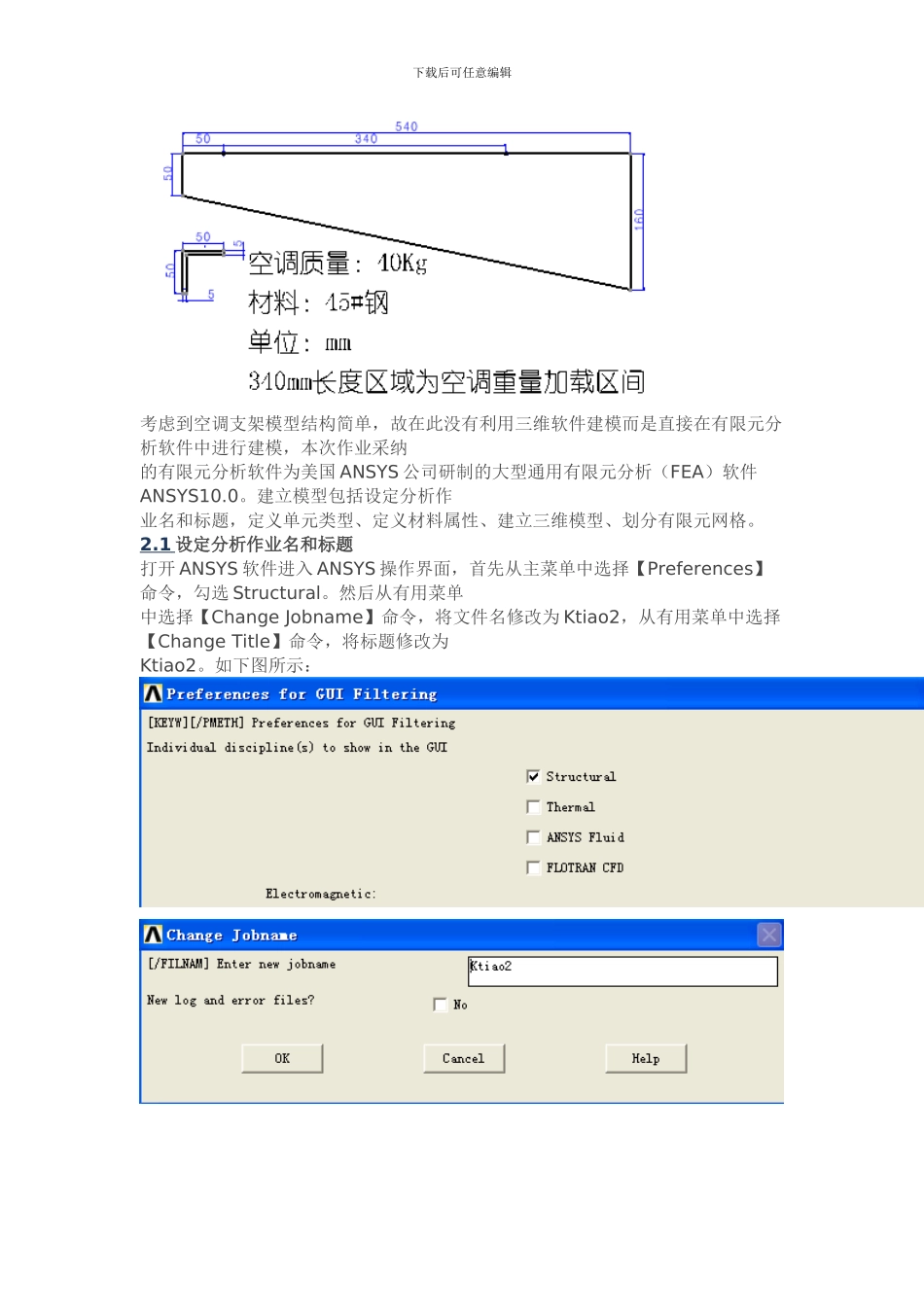

下载后可任意编辑辽宁工业大学 ansys 有限元分析 结 课 论 文 班 级 学 号 学 生 姓 名 论 文 完 成 日 期 2024 年 6 月下载后可任意编辑本次作业为对一空调支架的有限元分析，其主要内容包括空调支架的建模、有限元分析、强度校核以及结构优化等。下图为空调支架一侧的实物图片： 1、空调支架的特点分析由于空调支架为一个完全对称结构，空调的重量均匀分部在两侧对称支架上，因此只要对空调支架的一侧进行分析即可达到对整体空调支架的分析，同时也达到了简化空调支架分析的目的。本次作业可以分三部分来完成：一，空调支架一侧的建模；二，利用商业化有限元分析软件对建好的空调支架模型进行有限元分析；三，根据空调支架模型有限元分析的结果对支架进行强度校核以及结构优化。2、空调支架的建模空调支架的具体尺寸图如下图所示：下载后可任意编辑考虑到空调支架模型结构简单，故在此没有利用三维软件建模而是直接在有限元分析软件中进行建模，本次作业采纳的有限元分析软件为美国 ANSYS 公司研制的大型通用有限元分析（FEA）软件ANSYS10.0。建立模型包括设定分析作业名和标题，定义单元类型、定义材料属性、建立三维模型、划分有限元网格。2.1 设定分析作业名和标题打开 ANSYS 软件进入 ANSYS 操作界面，首先从主菜单中选择【Preferences】命令，勾选 Structural。然后从有用菜单中选择【Change Jobname】命令，将文件名修改为 Ktiao2，从有用菜单中选择【Change Title】命令，将标题修改为Ktiao2。如下图所示：下载后可任意编辑2.2 定义单元类型在进行有限元分析时，首先应根据分析问题的几何结构、分析类型和所分析的问题精度要求等，选定适合具体分析的单元类型。本文中选用 8 节点六面体单元 Solid185。如下图所示：2.3 定义材料属性由于空调支架所用材料为 45#钢，故可查得 45#钢的弹性模量为 210Gpa，泊松比为 0.3。从主菜单中选择 Preprocessor>MaterialProps>Material Models命令，打开定义材料模型属性窗口，对材料弹性模量下载后可任意编辑和泊松比进行设置。2.4 建立空调支架的三维实体模型从主菜单中选择 Preprocessor>Modeling>Create>Keypoints>InActive CS命令，创建四个关键点，坐标分别为（0.54，0），（0.54，0.16），（0，0.16），（0，0.11）。接着从主菜单中选择 Preprocessor>Modeling>Create>Areas>Arbitrary>ThroughKPs命令，分别拾取上一步创建的四个关键点生成...
