GIS实验报告之地图的数字化

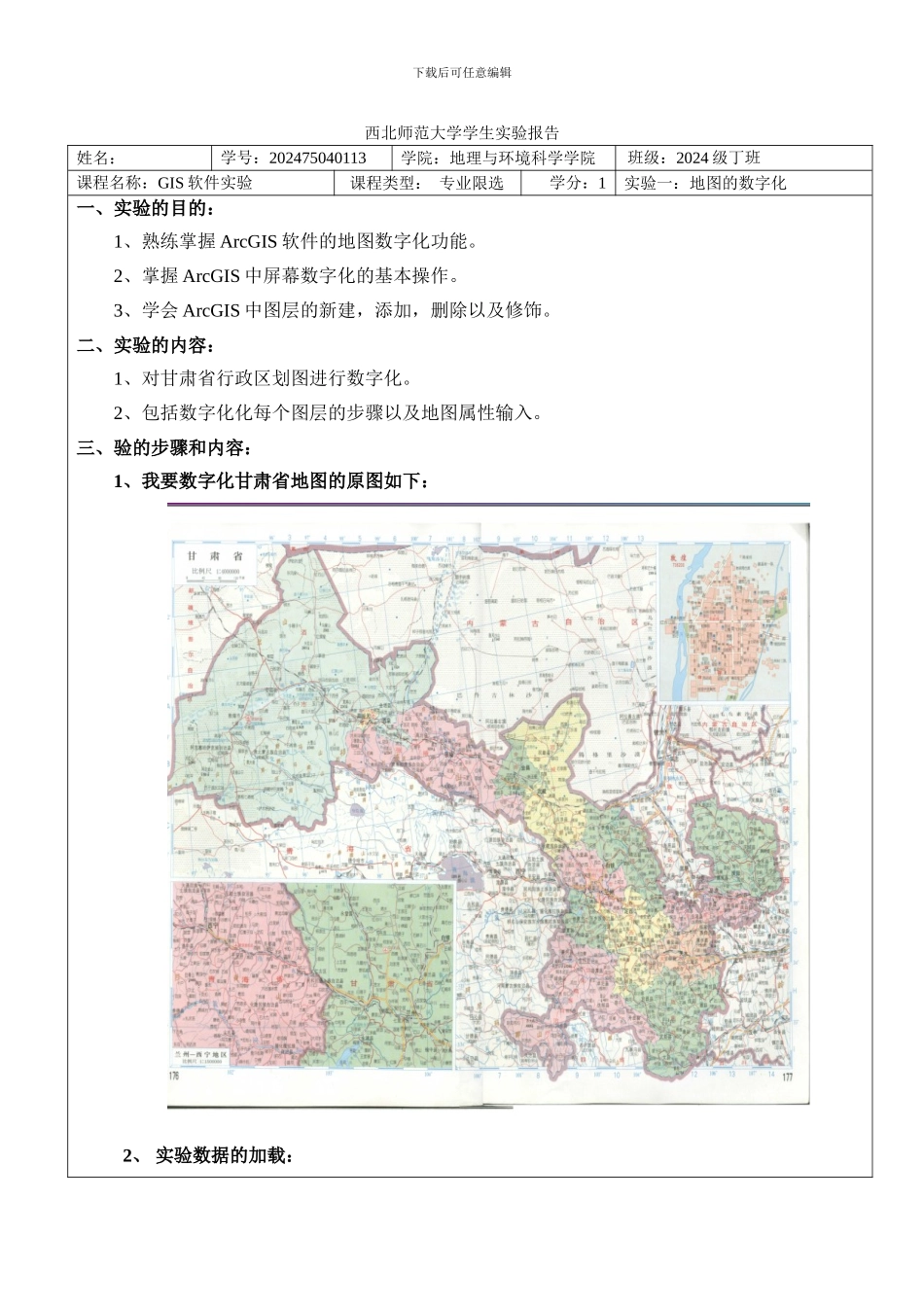

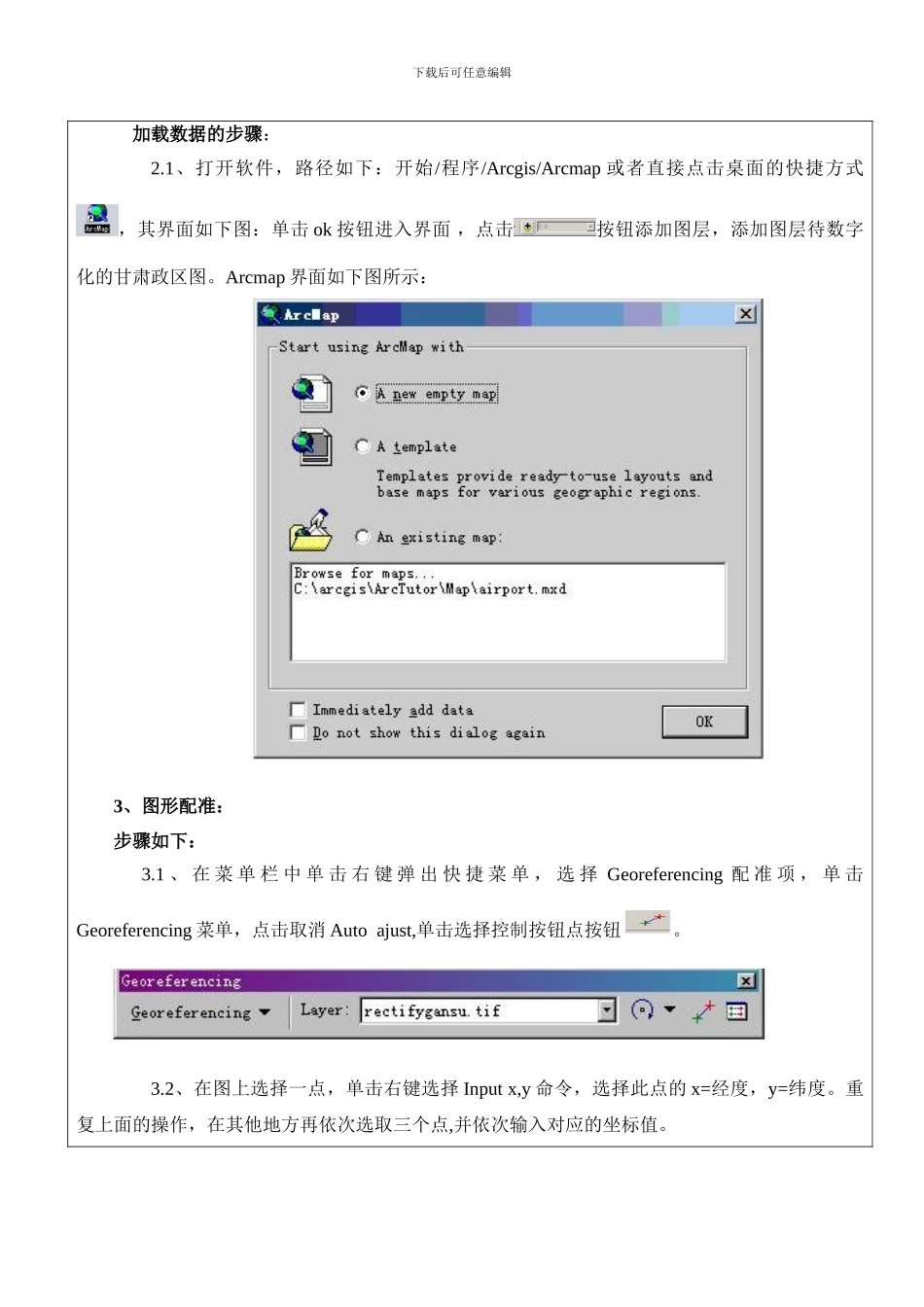

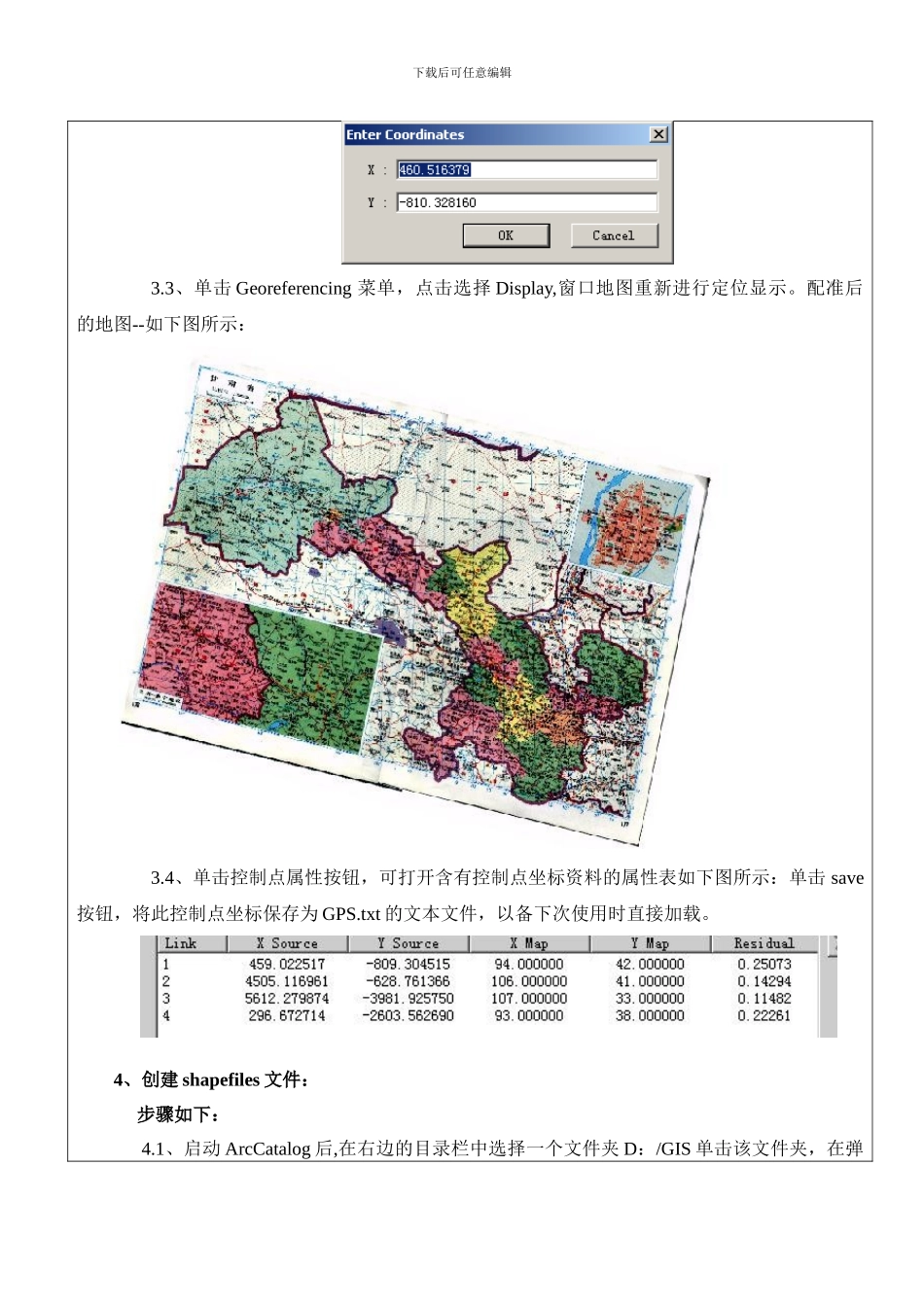

下载后可任意编辑西北师范大学学生实验报告姓名： 学号：202475040113学院：地理与环境科学学院班级：2024 级丁班课程名称：GIS 软件实验课程类型： 专业限选学分：1实验一：地图的数字化一、实验的目的：1、熟练掌握 ArcGIS 软件的地图数字化功能。2、掌握 ArcGIS 中屏幕数字化的基本操作。3、学会 ArcGIS 中图层的新建，添加，删除以及修饰。二、实验的内容：1、对甘肃省行政区划图进行数字化。2、包括数字化化每个图层的步骤以及地图属性输入。三、验的步骤和内容：1、我要数字化甘肃省地图的原图如下：2、 实验数据的加载：下载后可任意编辑 加载数据的步骤：2.1、打开软件，路径如下：开始/程序/Arcgis/Arcmap 或者直接点击桌面的快捷方式，其界面如下图：单击 ok 按钮进入界面 ，点击按钮添加图层，添加图层待数字化的甘肃政区图。Arcmap 界面如下图所示：3、图形配准：步骤如下：3.1 、 在 菜 单 栏 中 单 击 右 键 弹 出 快 捷 菜 单 ， 选 择 Georeferencing 配 准 项 ， 单 击Georeferencing 菜单，点击取消 Auto ajust,单击选择控制按钮点按钮 。3.2、在图上选择一点，单击右键选择 Input x,y 命令，选择此点的 x=经度，y=纬度。重复上面的操作，在其他地方再依次选取三个点,并依次输入对应的坐标值。下载后可任意编辑3.3、单击 Georeferencing 菜单，点击选择 Display,窗口地图重新进行定位显示。配准后的地图--如下图所示：3.4、单击控制点属性按钮，可打开含有控制点坐标资料的属性表如下图所示：单击 save按钮，将此控制点坐标保存为 GPS.txt 的文本文件，以备下次使用时直接加载。4、创建 shapefiles 文件： 步骤如下：4.1、启动 ArcCatalog 后,在右边的目录栏中选择一个文件夹 D：/GIS 单击该文件夹，在弹下载后可任意编辑出菜单中选择 New,在下一级菜单中选择 Newshapefiles 命令，打开创建 shapefile 文件的对话框。如下图：4.2、建一个的点状文件（加上相应的名字，如 City），单击 OK,创建完毕。选择点状文件，单击右键，选择属性命令，打开属性对话框。如图：下载后可任意编辑选择点状文件，单击右键，选择属性命令，打开属性对话框；在 Field 项下，添加其他字段，单击确定完成添加即可。4.3、步骤同上，再分别创建点状要素飞机场和线状要素河流、道路、铁路图层，以及行政区划的面状图层,并添加属性字段,注意线图层的类型为 polyline,面图层的...
