plc电梯运行梯形图

plc电梯运行梯形图_第1页
1/21

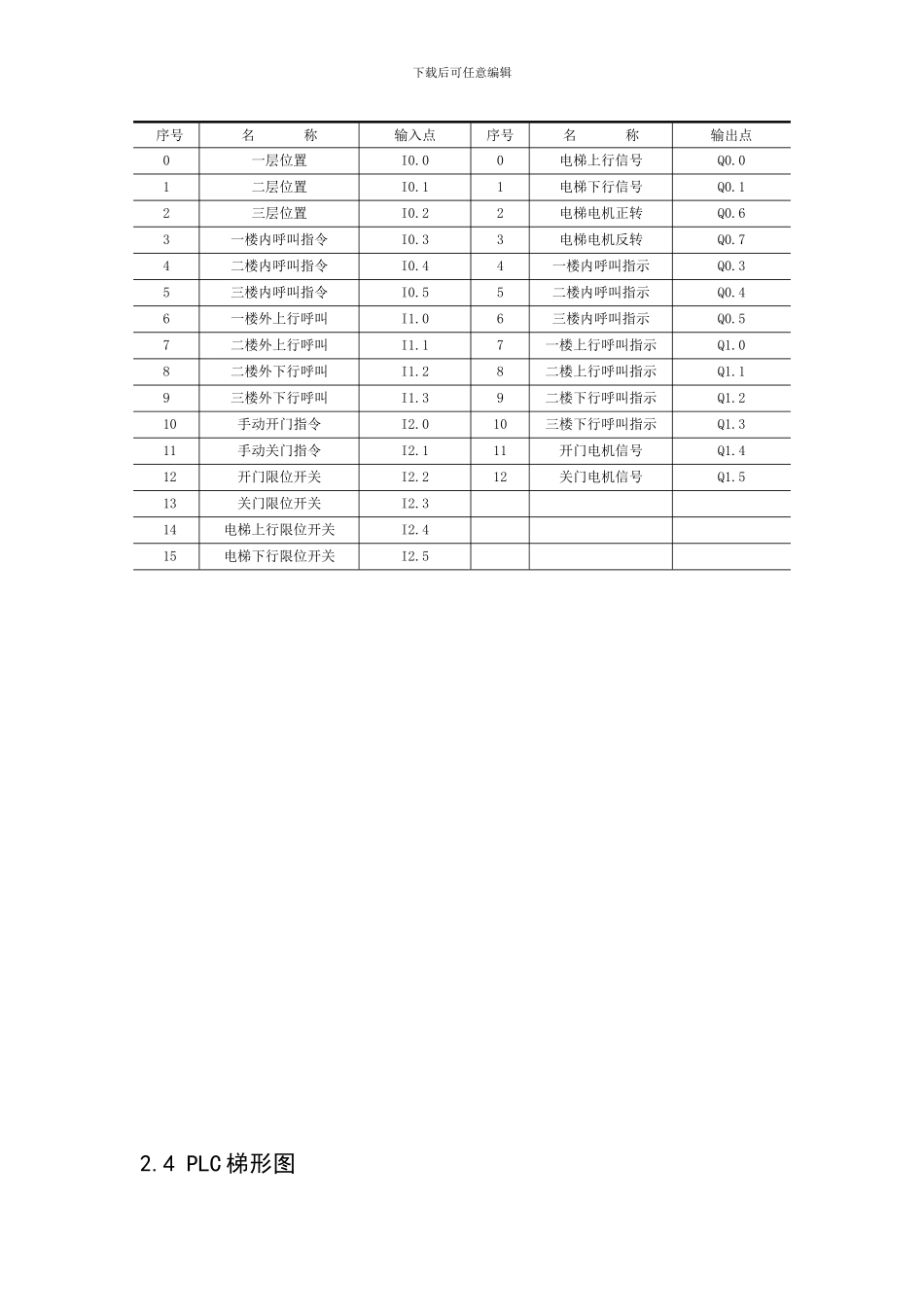

plc电梯运行梯形图_第2页
2/21

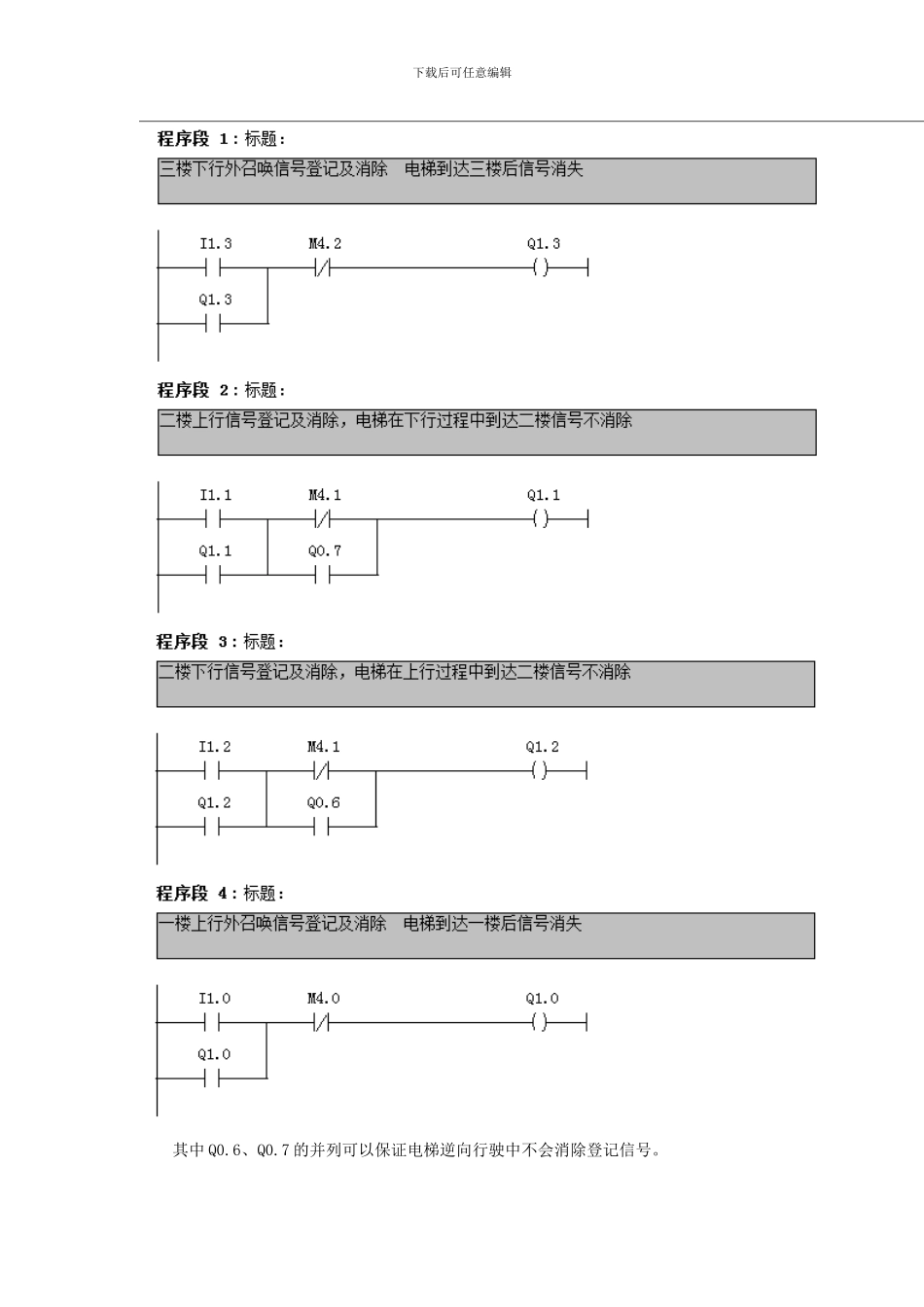

plc电梯运行梯形图_第3页
3/21

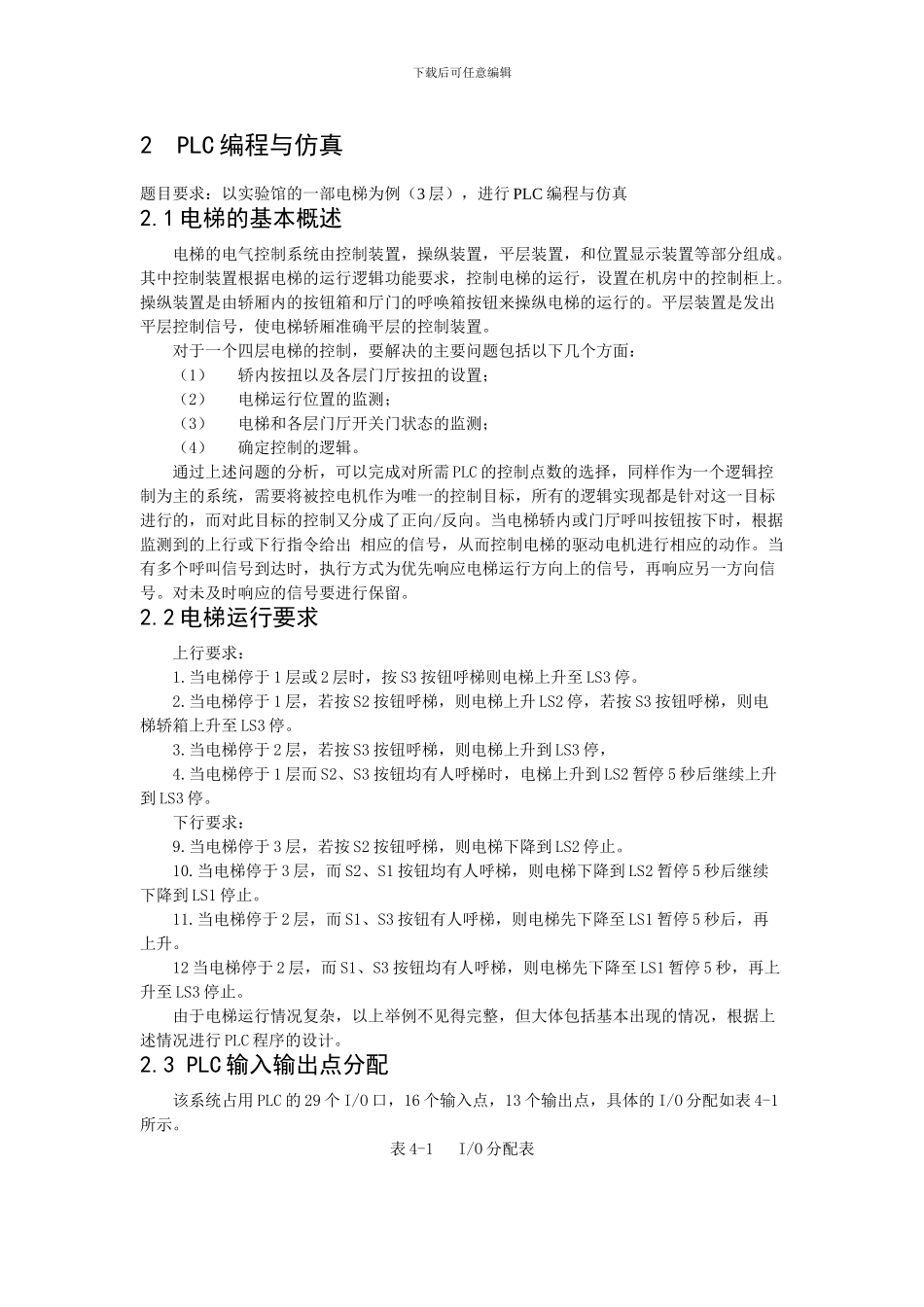

下载后可任意编辑2 PLC 编程与仿真题目要求:以实验馆的一部电梯为例(3 层),进行 PLC 编程与仿真2.1 电梯的基本概述电梯的电气控制系统由控制装置,操纵装置,平层装置,和位置显示装置等部分组成。其中控制装置根据电梯的运行逻辑功能要求,控制电梯的运行,设置在机房中的控制柜上。操纵装置是由轿厢内的按钮箱和厅门的呼唤箱按钮来操纵电梯的运行的。平层装置是发出平层控制信号,使电梯轿厢准确平层的控制装置。对于一个四层电梯的控制,要解决的主要问题包括以下几个方面:(1)轿内按扭以及各层门厅按扭的设置;(2)电梯运行位置的监测;(3)电梯和各层门厅开关门状态的监测;(4)确定控制的逻辑。通过上述问题的分析,可以完成对所需 PLC 的控制点数的选择,同样作为一个逻辑控制为主的系统,需要将被控电机作为唯一的控制目标,所有的逻辑实现都是针对这一目标进行的,而对此目标的控制又分成了正向/反向。当电梯轿内或门厅呼叫按钮按下时,根据监测到的上行或下行指令给出 相应的信号,从而控制电梯的驱动电机进行相应的动作。当有多个呼叫信号到达时,执行方式为优先响应电梯运行方向上的信号,再响应另一方向信号。对未及时响应的信号要进行保留。2.2 电梯运行要求上行要求:1.当电梯停于 1 层或 2 层时,按 S3 按钮呼梯则电梯上升至 LS3 停。2.当电梯停于 1 层,若按 S2 按钮呼梯,则电梯上升 LS2 停,若按 S3 按钮呼梯,则电梯轿箱上升至 LS3 停。3.当电梯停于 2 层,若按 S3 按钮呼梯,则电梯上升到 LS3 停,4.当电梯停于 1 层而 S2、S3 按钮均有人呼梯时,电梯上升到 LS2 暂停 5 秒后继续上升到 LS3 停。下行要求:9.当电梯停于 3 层,若按 S2 按钮呼梯,则电梯下降到 LS2 停止。10.当电梯停于 3 层,而 S2、S1 按钮均有人呼梯,则电梯下降到 LS2 暂停 5 秒后继续下降到 LS1 停止。11.当电梯停于 2 层,而 S1、S3 按钮有人呼梯,则电梯先下降至 LS1 暂停 5 秒后,再上升。12 当电梯停于 2 层,而 S1、S3 按钮均有人呼梯,则电梯先下降至 LS1 暂停 5 秒,再上升至 LS3 停止。由于电梯运行情况复杂,以上举例不见得完整,但大体包括基本出现的情况,根据上述情况进行 PLC 程序的设计。2.3 PLC 输入输出点分配该系统占用 PLC 的 29 个 I/O 口,16 个输入点,13 个输出点,具体的 I/O 分配如表 4-1所示。表 4-1 I/O 分配表下...
