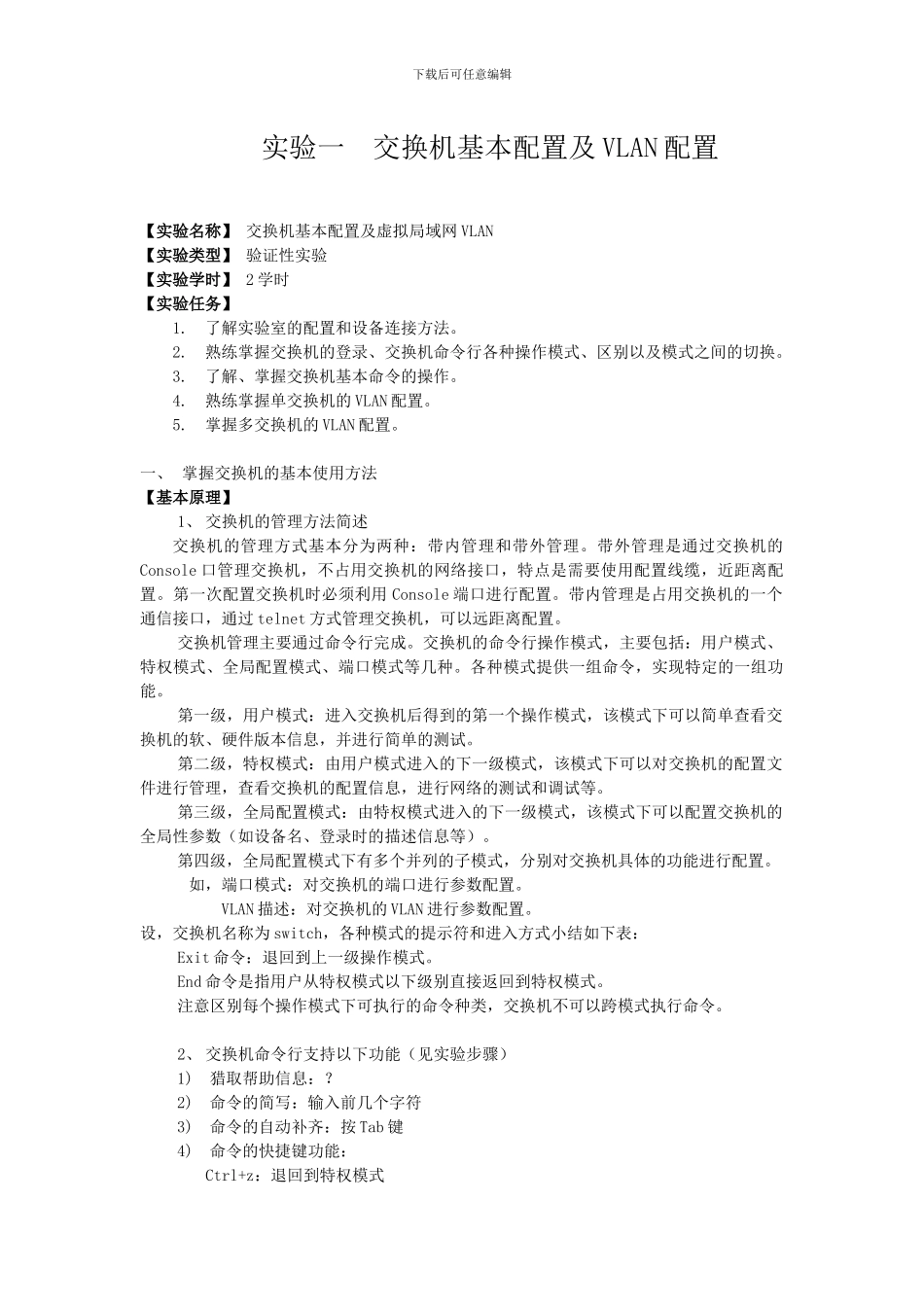

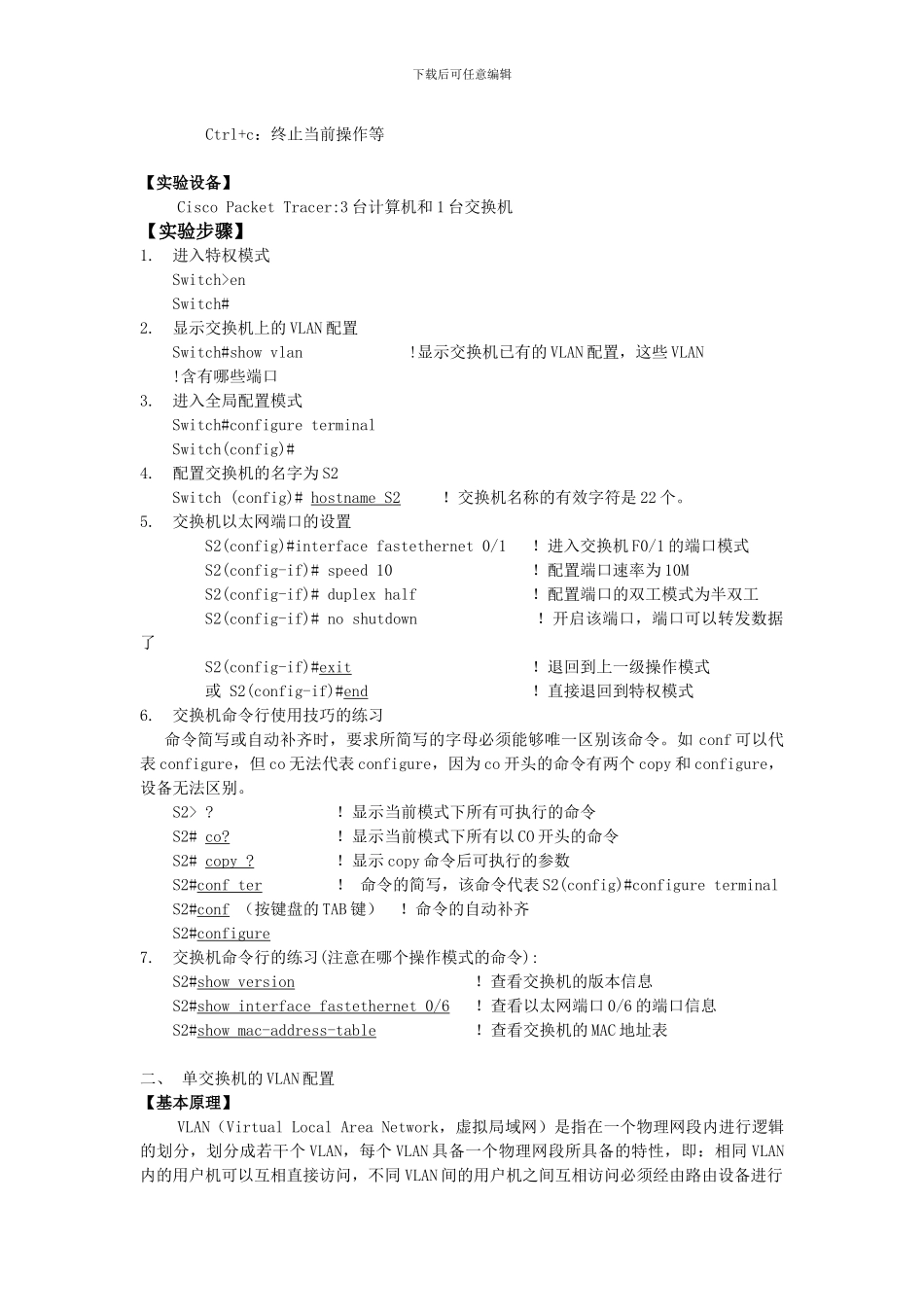

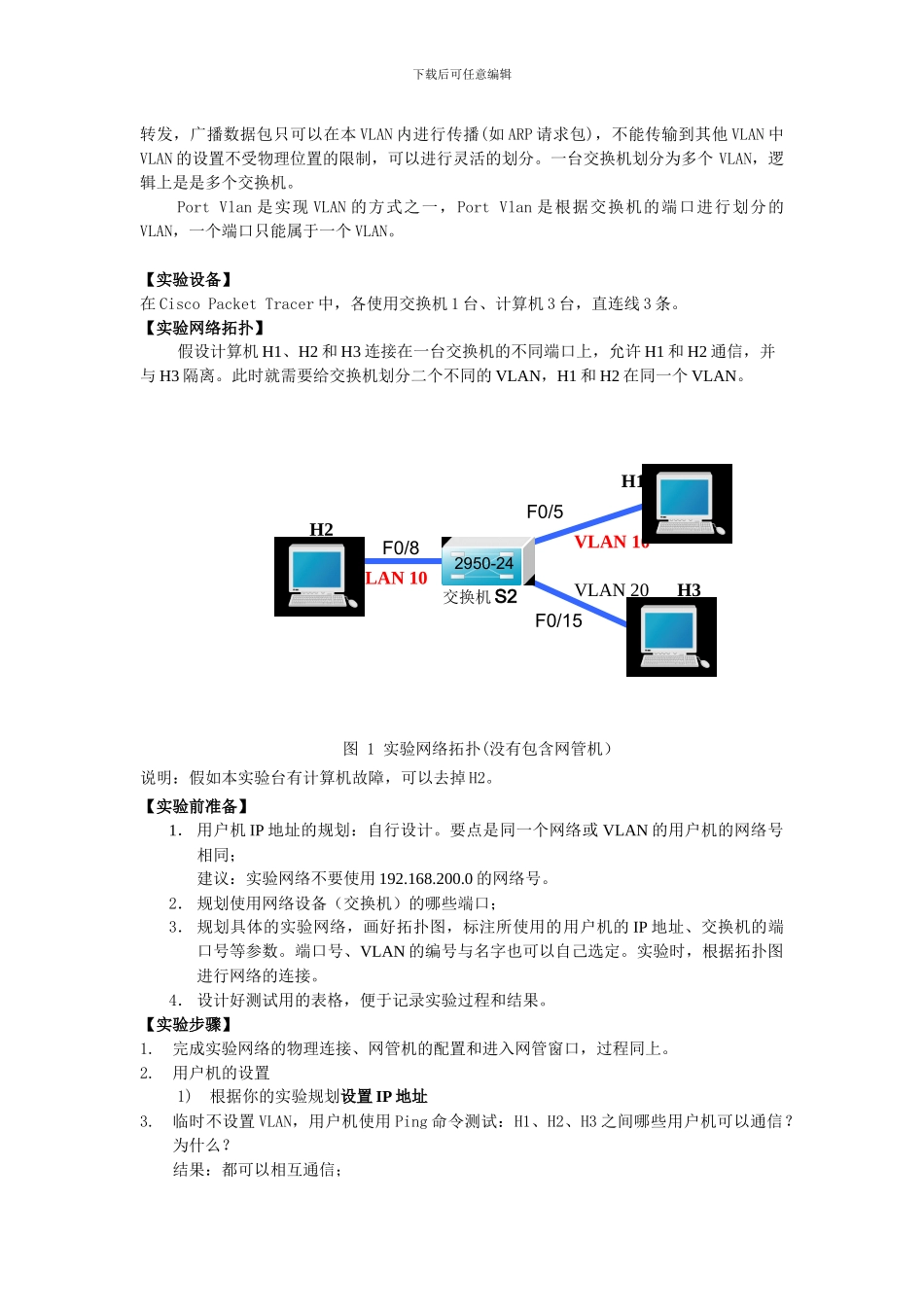

下载后可任意编辑实验一 交换机基本配置及 VLAN 配置【实验名称】 交换机基本配置及虚拟局域网 VLAN【实验类型】 验证性实验【实验学时】 2 学时【实验任务】1.了解实验室的配置和设备连接方法。2.熟练掌握交换机的登录、交换机命令行各种操作模式、区别以及模式之间的切换。3.了解、掌握交换机基本命令的操作。4.熟练掌握单交换机的 VLAN 配置。5.掌握多交换机的 VLAN 配置。一、 掌握交换机的基本使用方法【基本原理】1、 交换机的管理方法简述交换机的管理方式基本分为两种：带内管理和带外管理。带外管理是通过交换机的Console 口管理交换机，不占用交换机的网络接口，特点是需要使用配置线缆，近距离配置。第一次配置交换机时必须利用 Console 端口进行配置。带内管理是占用交换机的一个通信接口，通过 telnet 方式管理交换机，可以远距离配置。交换机管理主要通过命令行完成。交换机的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、端口模式等几种。各种模式提供一组命令，实现特定的一组功能。第一级，用户模式：进入交换机后得到的第一个操作模式，该模式下可以简单查看交换机的软、硬件版本信息，并进行简单的测试。第二级，特权模式：由用户模式进入的下一级模式，该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息，进行网络的测试和调试等。第三级，全局配置模式：由特权模式进入的下一级模式，该模式下可以配置交换机的全局性参数（如设备名、登录时的描述信息等）。第四级，全局配置模式下有多个并列的子模式，分别对交换机具体的功能进行配置。如，端口模式：对交换机的端口进行参数配置。 VLAN 描述：对交换机的 VLAN 进行参数配置。设，交换机名称为 switch，各种模式的提示符和进入方式小结如下表：Exit 命令：退回到上一级操作模式。End 命令是指用户从特权模式以下级别直接返回到特权模式。注意区别每个操作模式下可执行的命令种类，交换机不可以跨模式执行命令。2、 交换机命令行支持以下功能（见实验步骤）1)猎取帮助信息：？2)命令的简写：输入前几个字符3)命令的自动补齐：按 Tab 键4)命令的快捷键功能：Ctrl+z：退回到特权模式下载后可任意编辑Ctrl+c：终止当前操作等【实验设备】Cisco Packet Tracer:3 台计算机和 1 台交换机【实验步骤】1.进入特权模式Switch>enSwitch#2.显示交换机上的 VLAN 配置Switch#show vlan !显示交换机已有的 VLAN 配置...
