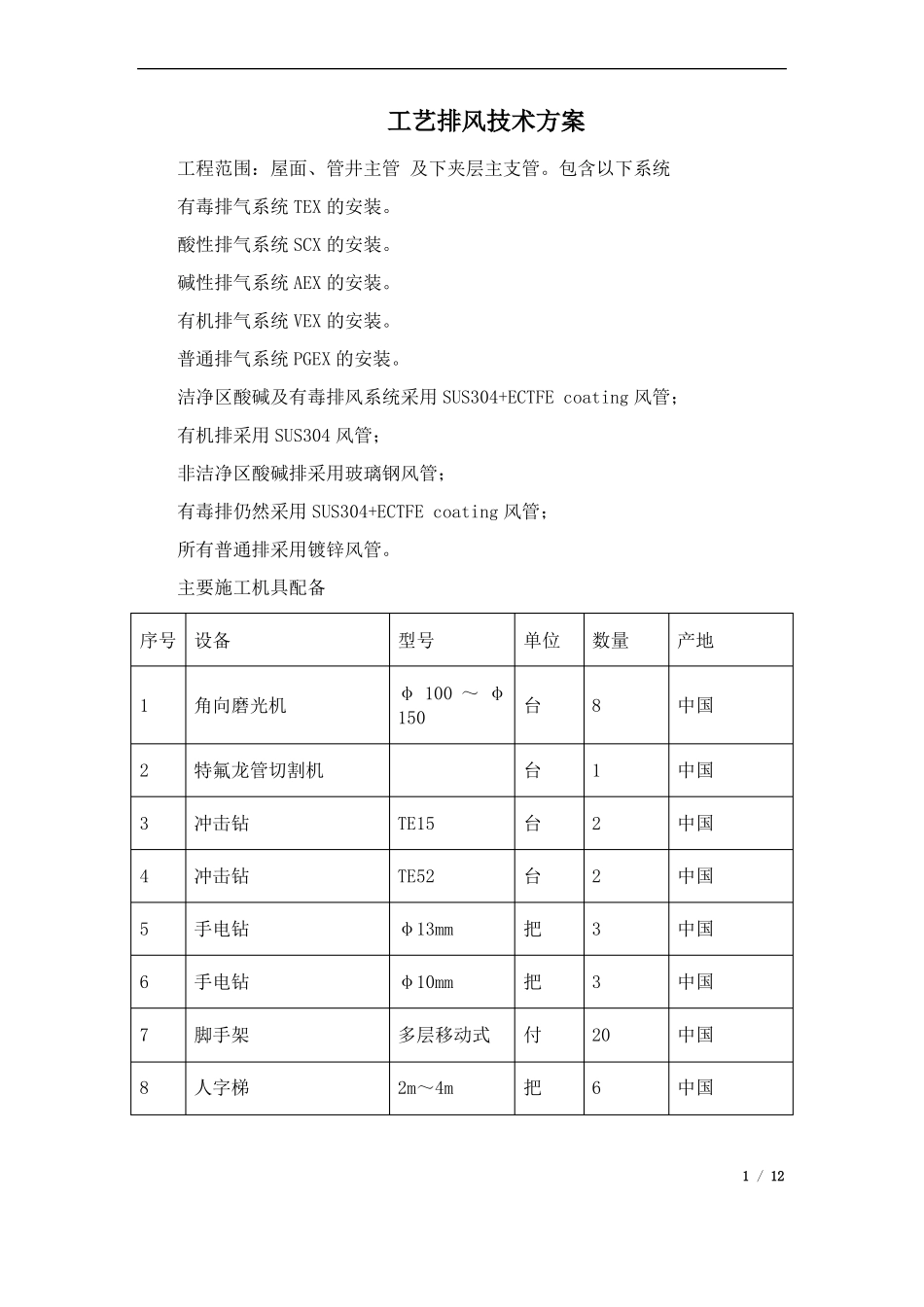

工艺排风技术方案

工艺排风技术方案工程范围：屋面、管井主管 及下夹层主支管。包含以下系统有毒排气系统 TEX 的安装。酸性排气系统 SCX 的安装。碱性排气系统 AEX 的安装。有机排气系统 VEX 的安装。普通排气系统 PGEX 的安装。洁净区酸碱及有毒排风系统采用 SUS304+ECTFE coating 风管；有机排采用 SUS304 风管；非洁净区酸碱排采用玻璃钢风管；有毒排仍然采用 SUS304+ECTFE coating 风管；所有普通排采用镀锌风管。主要施工机具配备序号设备12345678角向磨光机特氟龙管切割机冲击钻冲击钻手电钻手电钻脚手架人字梯型号单位数量812233206产地中国中国中国中国中国中国中国中国φ 100 ～ φ台150TE15TE52φ13mmφ10mm多层移动式2m～4m台台台把把付把1 / 1291011121314手动叉车1T～5T台台把把把把6120202020中国中国中国中国中国中国特氟龙涂层针孔测试仪棘轮扳手棘轮扳手呆扳手呆扳手机14-1713-1414-1713-14不锈钢焊接风管及内衬特氟龙风管制作不锈钢内衬特氟龙风管不锈钢板厚依据国家质量验收规范及 FM 认证标准圆形风管 mm100-300350-500550-1000壁厚 mm0.81.01.2不锈钢管板厚依据国家质量验收规范标准选择（均高于规范标准）矩形风管长边尺寸 mmB≤500mm500mm＜B＜1400mm1400mm≤B＜2000mmB≥2000mm壁厚 mm0.81.01.21.5不锈钢风管及内衬特氟龙风管制作方法及工艺流程。不锈钢板下料→品质检验→车间领料→展开下料→上自动卷圆机2 / 12→上自动氩弧焊机→自动焊接→套法兰→上自动翻边机→自动翻边→成型→ 产品检验→出货→管口与法兰固定→→特氟龙涂层喷涂前检验→先对风管进行内外清洗→高压喷砂→外层铝箔纸包装→特氟龙涂层喷涂、进烤箱干燥烧结→出炉→清洗、检验→映标识、包装→出货不锈钢风管管件的制作圆形变径管的制作圆形变径管可分为正心圆形变径管和偏心圆形变径管,而正心圆形变径管又分为可以得到顶点的和不易得到顶点的两种,可以得到顶点的正心变径管的展开，可用放射线法做出,不易得到顶点的正心圆形变径管，其大口直径和小口直径相差很少，其顶点相交在很远处，展开方法不可能采用放射线法作展开图，一般采用近似的画法来展开。圆形弯头的制作圆形弯头根据使用的位置不同，有 90°、60°、45°、30°四种，其曲率半径 R=1～1.5D，曲率半径是从风管中心计算。弯头的节数根据管径大小及加工尺寸确定。圆形弯头采用平行线法展开，根据已知弯头直径、弯曲角度及确定的曲率半径和节数，先划出主视图，然后进行...
