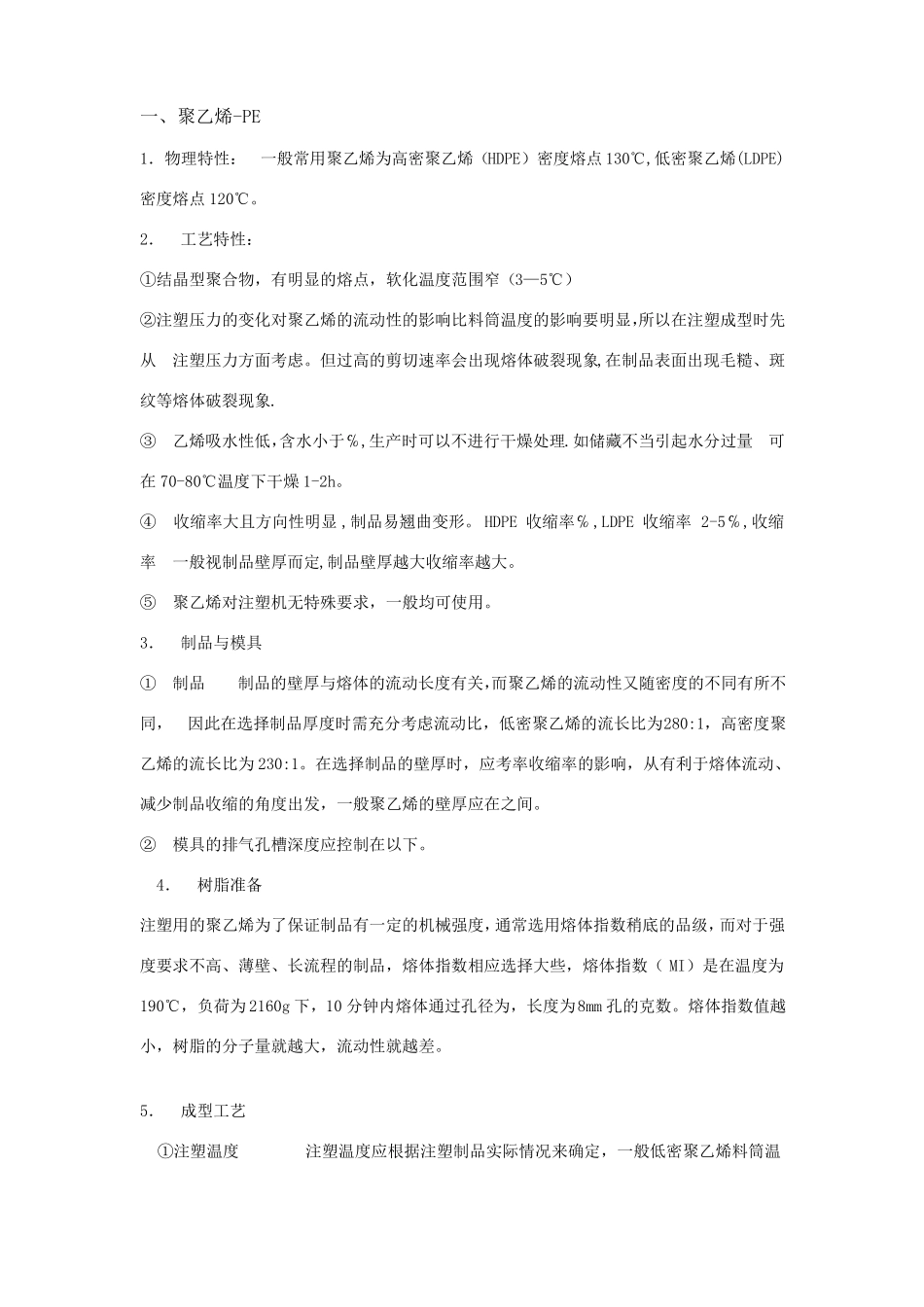

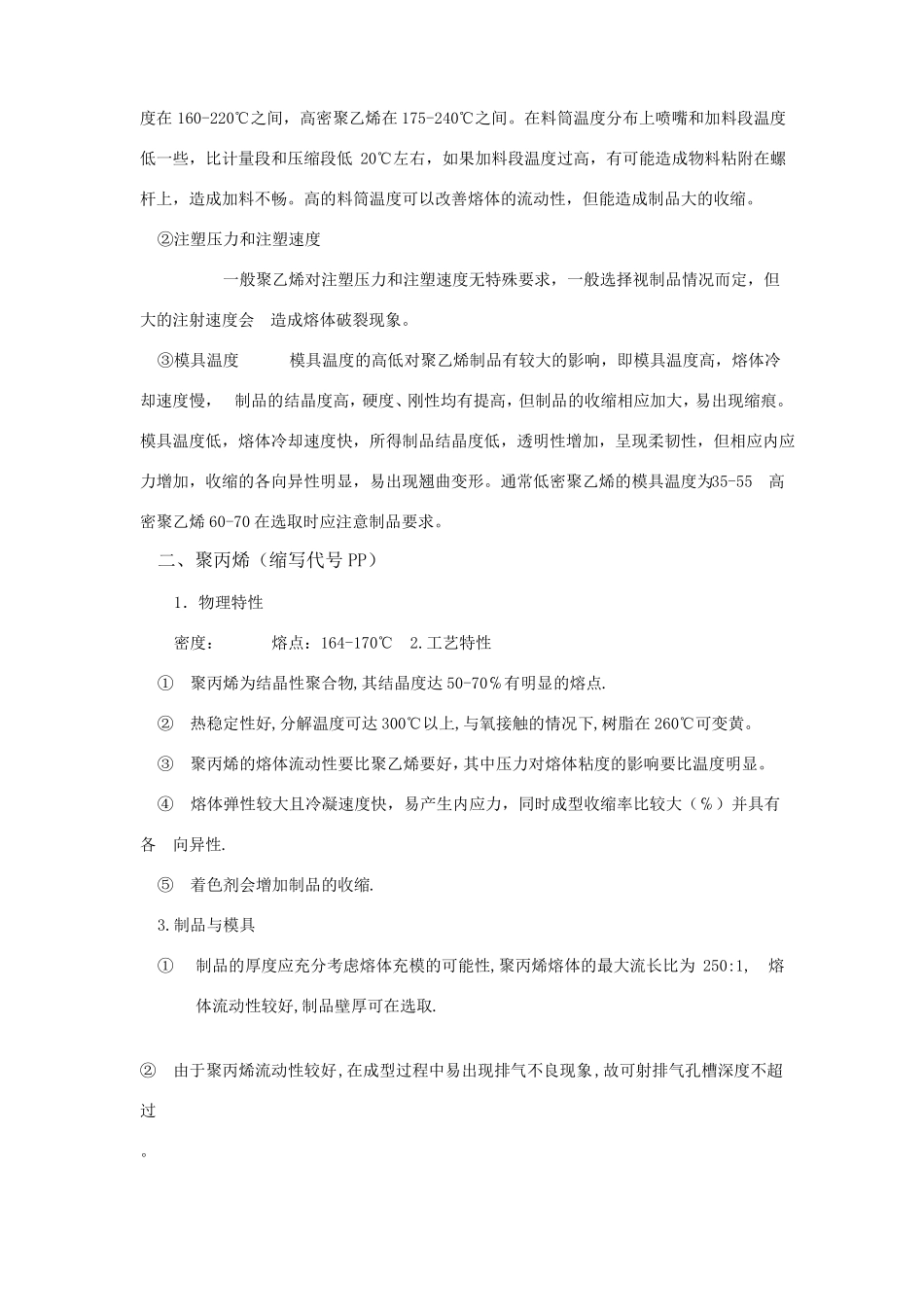

一、聚乙烯-PE1．物理特性：一般常用聚乙烯为高密聚乙烯（HDPE）密度熔点 130℃,低密聚乙烯(LDPE)密度熔点 120℃。2．工艺特性：①结晶型聚合物，有明显的熔点，软化温度范围窄（3—5℃）②注塑压力的变化对聚乙烯的流动性的影响比料筒温度的影响要明显，所以在注塑成型时先从注塑压力方面考虑。但过高的剪切速率会出现熔体破裂现象,在制品表面出现毛糙、斑纹等熔体破裂现象.③乙烯吸水性低，含水小于℅,生产时可以不进行干燥处理.如储藏不当引起水分过量可在 70-80℃温度下干燥 1-2h。④收缩率大且方向性明显 ,制品易翘曲变形。 HDPE 收缩率℅,LDPE 收缩率 2-5℅,收缩率一般视制品壁厚而定,制品壁厚越大收缩率越大。⑤聚乙烯对注塑机无特殊要求，一般均可使用。3．制品与模具①制品制品的壁厚与熔体的流动长度有关，而聚乙烯的流动性又随密度的不同有所不同，因此在选择制品厚度时需充分考虑流动比，低密聚乙烯的流长比为280:1，高密度聚乙烯的流长比为 230:1。在选择制品的壁厚时，应考率收缩率的影响，从有利于熔体流动、减少制品收缩的角度出发，一般聚乙烯的壁厚应在之间。②模具的排气孔槽深度应控制在以下。4．树脂准备注塑用的聚乙烯为了保证制品有一定的机械强度，通常选用熔体指数稍底的品级，而对于强度要求不高、薄壁、长流程的制品，熔体指数相应选择大些，熔体指数（ MI）是在温度为190℃，负荷为 2160g 下，10 分钟内熔体通过孔径为，长度为8mm 孔的克数。熔体指数值越小，树脂的分子量就越大，流动性就越差。5．成型工艺①注塑温度注塑温度应根据注塑制品实际情况来确定，一般低密聚乙烯料筒温度在 160-220℃之间，高密聚乙烯在 175-240℃之间。在料筒温度分布上喷嘴和加料段温度低一些，比计量段和压缩段低 20℃左右，如果加料段温度过高，有可能造成物料粘附在螺杆上，造成加料不畅。高的料筒温度可以改善熔体的流动性，但能造成制品大的收缩。②注塑压力和注塑速度一般聚乙烯对注塑压力和注塑速度无特殊要求，一般选择视制品情况而定，但大的注射速度会造成熔体破裂现象。③模具温度模具温度的高低对聚乙烯制品有较大的影响，即模具温度高，熔体冷却速度慢， 制品的结晶度高，硬度、刚性均有提高，但制品的收缩相应加大，易出现缩痕。模具温度低，熔体冷却速度快，所得制品结晶度低，透明性增加，呈现柔韧性，但相应内应力增加，收缩的各向异性明显，易出现翘曲变形。通常低密聚乙烯的模具温度为35-55高密聚...
