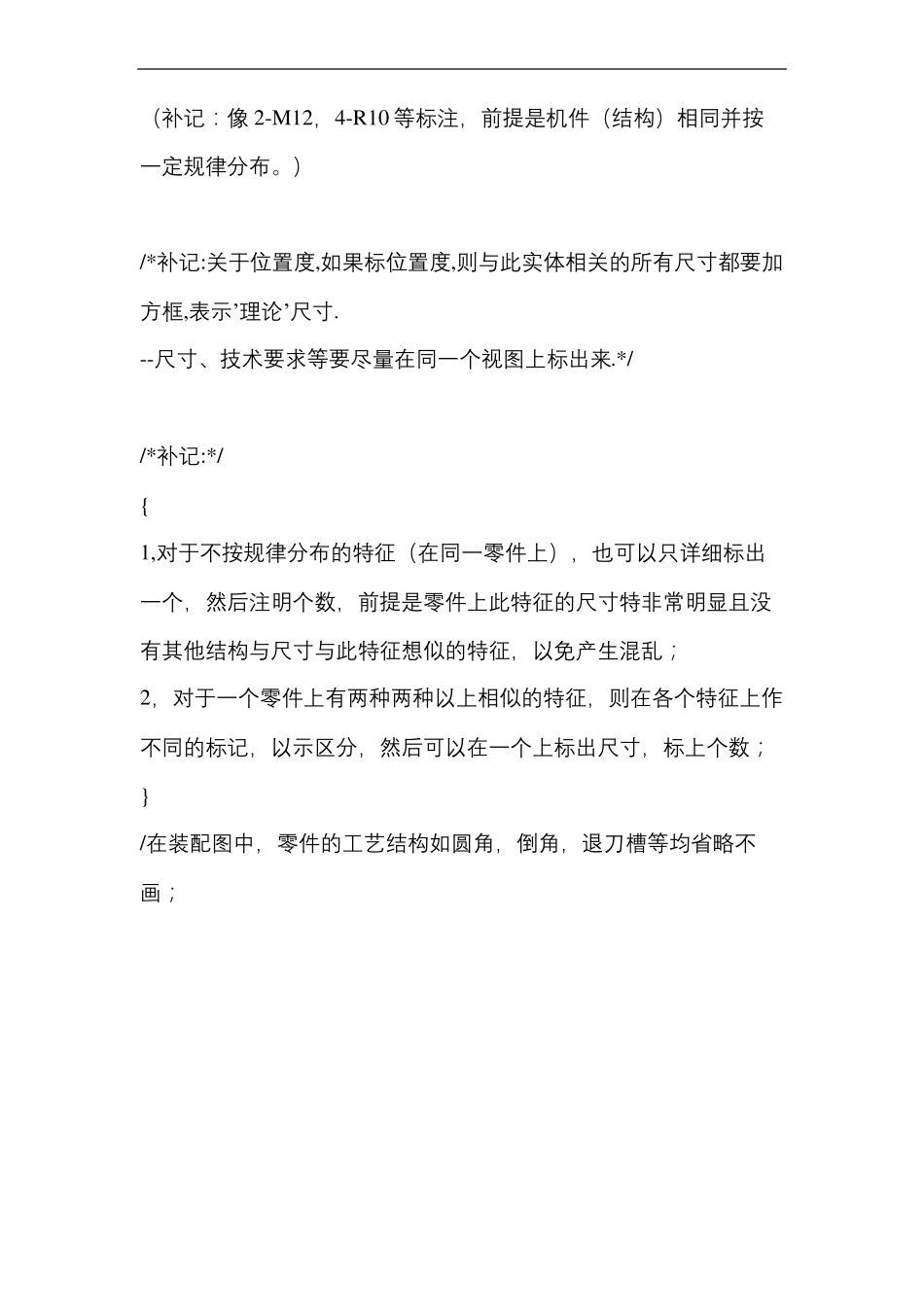

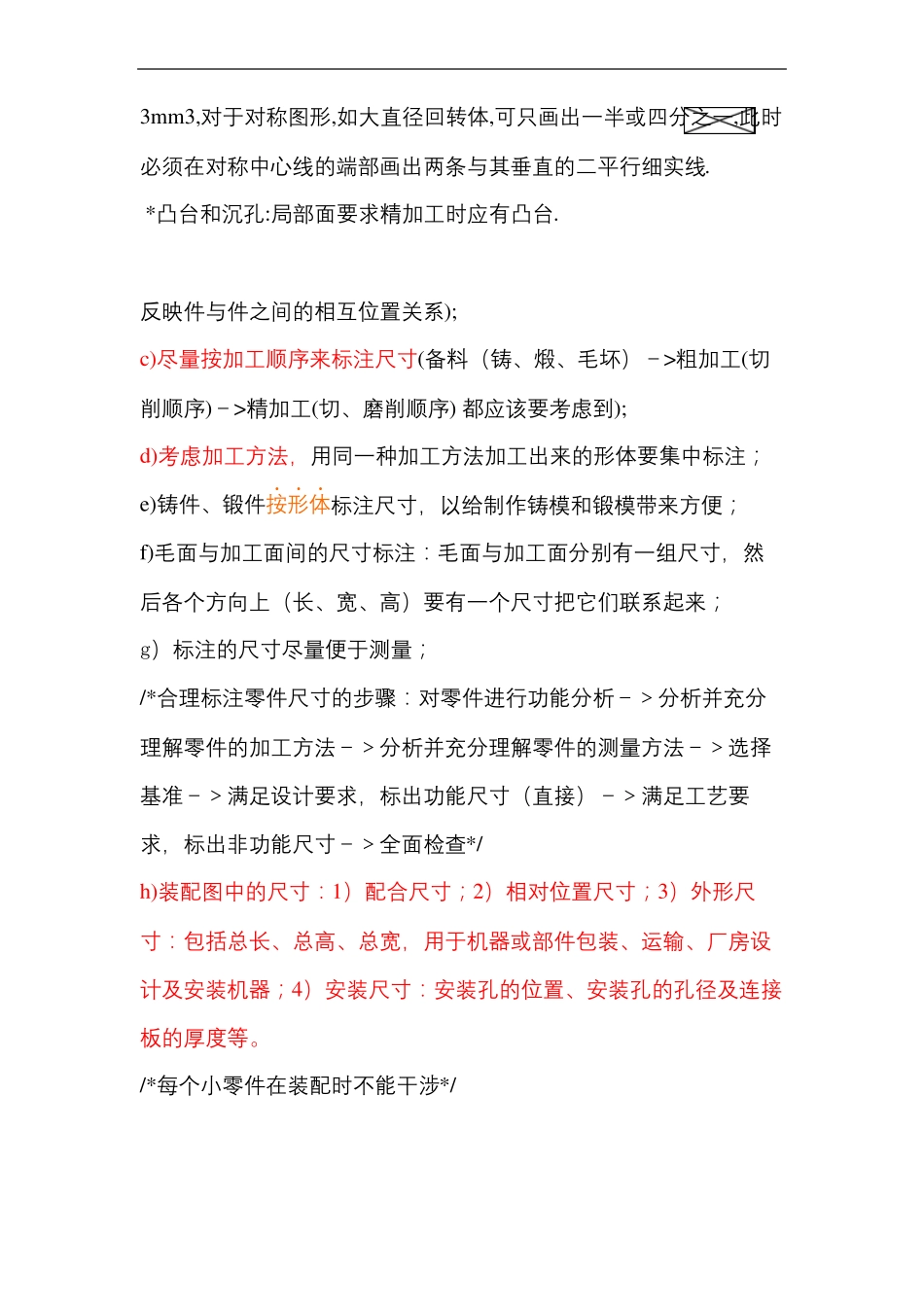

常见机械设计问题 Document number：PBGCG-0857-BTDO-0089-PTT19983mm3,对于对称图形,如大直径回转体,可只画出一半或四分之一,此时必须在对称中心线的端部画出两条与其垂直的二平行细实线. *凸台和沉孔:局部面要求精加工时应有凸台.反映件与件之间的相互位置关系);c)尽量按加工顺序来标注尺寸(备料（铸、煅、毛坏）－>粗加工(切削顺序)－>精加工(切、磨削顺序) 都应该要考虑到);d)考虑加工方法，用同一种加工方法加工出来的形体要集中标注；．．．e)铸件、锻件按形体标注尺寸，以给制作铸模和锻模带来方便；f)毛面与加工面间的尺寸标注：毛面与加工面分别有一组尺寸，然后各个方向上（长、宽、高）要有一个尺寸把它们联系起来；g）标注的尺寸尽量便于测量；/*合理标注零件尺寸的步骤：对零件进行功能分析－＞分析并充分理解零件的加工方法－＞分析并充分理解零件的测量方法－＞选择基准－＞满足设计要求，标出功能尺寸（直接）－＞满足工艺要求，标出非功能尺寸－＞全面检查*/h)装配图中的尺寸：1）配合尺寸；2）相对位置尺寸；3）外形尺寸：包括总长、总高、总宽，用于机器或部件包装、运输、厂房设计及安装机器；4）安装尺寸：安装孔的位置、安装孔的孔径及连接板的厚度等。/*每个小零件在装配时不能干涉*/（补记：像 2-M12，4-R10 等标注，前提是机件（结构）相同并按一定规律分布。）/*补记:关于位置度,如果标位置度,则与此实体相关的所有尺寸都要加方框,表示’理论’尺寸.--尺寸、技术要求等要尽量在同一个视图上标出来.*//*补记:*/{1,对于不按规律分布的特征（在同一零件上），也可以只详细标出一个，然后注明个数，前提是零件上此特征的尺寸特非常明显且没有其他结构与尺寸与此特征想似的特征，以免产生混乱；2，对于一个零件上有两种两种以上相似的特征，则在各个特征上作不同的标记，以示区分，然后可以在一个上标出尺寸，标上个数；}/在装配图中，零件的工艺结构如圆角，倒角，退刀槽等均省略不画；2008-5-55) 相互平行的尺寸，要使小尺寸靠近图形，大尺寸依次向外排列，避免4)尺寸应该尽可能标注在轮廓线外面,应该尽量避免在3)同轴回转体的直径，应尽量标2)尺寸应该标注在反映形体1)同一形体的尺寸应该尽
