基于LabVIEW的虚拟示波器设计

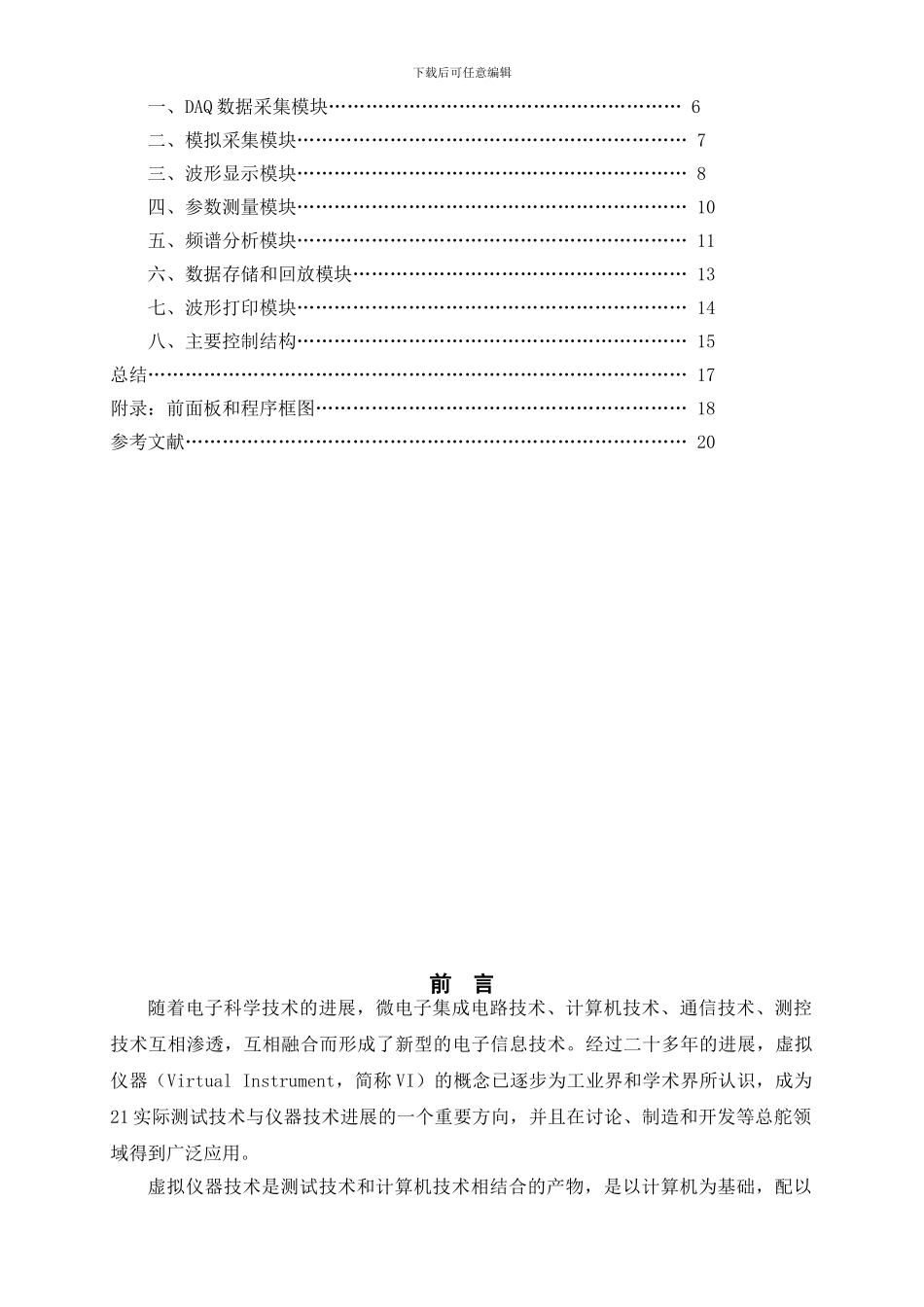

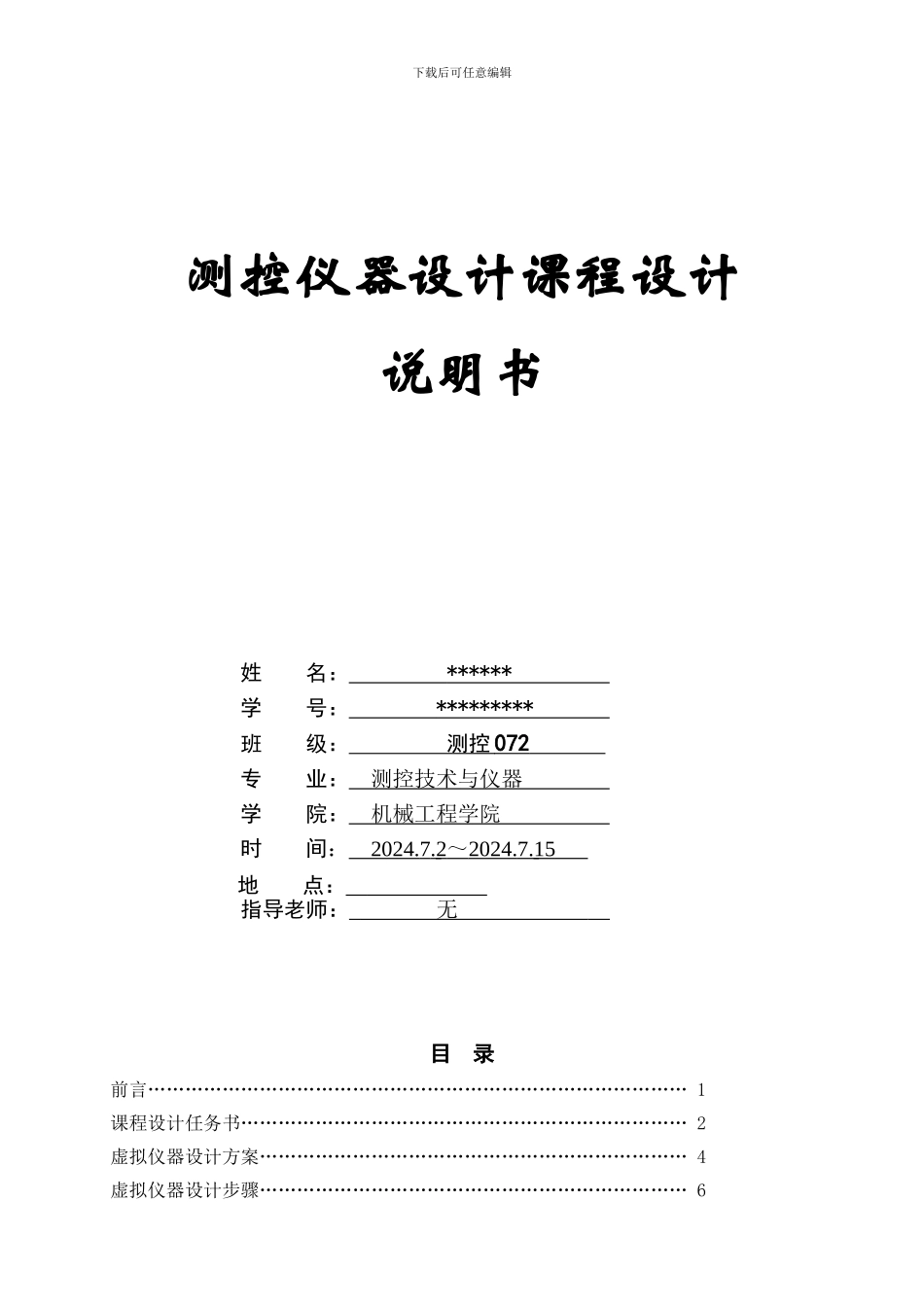

下载后可任意编辑测控仪器设计课程设计说明书姓 名： ****** 学 号： ********* 班 级： 测控 072 专 业： 测控技术与仪器 学 院： 机械工程学院 时 间： 2024. 7 . 2 ～ 2024. 7 . 15 地 点： 指导老师： 无 目 录前言…………………………………………………………………………… 1课程设计任务书……………………………………………………………… 2虚拟仪器设计方案…………………………………………………………… 4虚拟仪器设计步骤…………………………………………………………… 6 下载后可任意编辑一、DAQ 数据采集模块………………………………………………… 6二、模拟采集模块……………………………………………………… 7三、波形显示模块……………………………………………………… 8四、参数测量模块……………………………………………………… 10五、频谱分析模块……………………………………………………… 11六、数据存储和回放模块……………………………………………… 13七、波形打印模块……………………………………………………… 14八、主要控制结构……………………………………………………… 15总结…………………………………………………………………………… 17附录：前面板和程序框图…………………………………………………… 18参考文献……………………………………………………………………… 20前 言随着电子科学技术的进展，微电子集成电路技术、计算机技术、通信技术、测控技术互相渗透，互相融合而形成了新型的电子信息技术。经过二十多年的进展，虚拟仪器（Virtual Instrument，简称 VI）的概念已逐步为工业界和学术界所认识，成为21 实际测试技术与仪器技术进展的一个重要方向，并且在讨论、制造和开发等总舵领域得到广泛应用。虚拟仪器技术是测试技术和计算机技术相结合的产物，是以计算机为基础，配以 下载后可任意编辑相应测试功能的硬件作为信号输入输出的接口，利用虚拟仪器软件开发平台（如LabVIEW、LabWindows/CVI）在计算机的屏幕上虚拟出仪器的面板并实现相应的功能，使得使用者在操作计算机时就像在操作一台自己设计得测试仪器。虚拟仪器的出现，打破了传统仪器由厂家定义，用户无法改变的工作模式，使得用户可以根据自己的需求，设计自己的仪器系统，给用户提供了一个充分发挥自己才能和想象力的空间，实质上代表了一种创新的仪...
