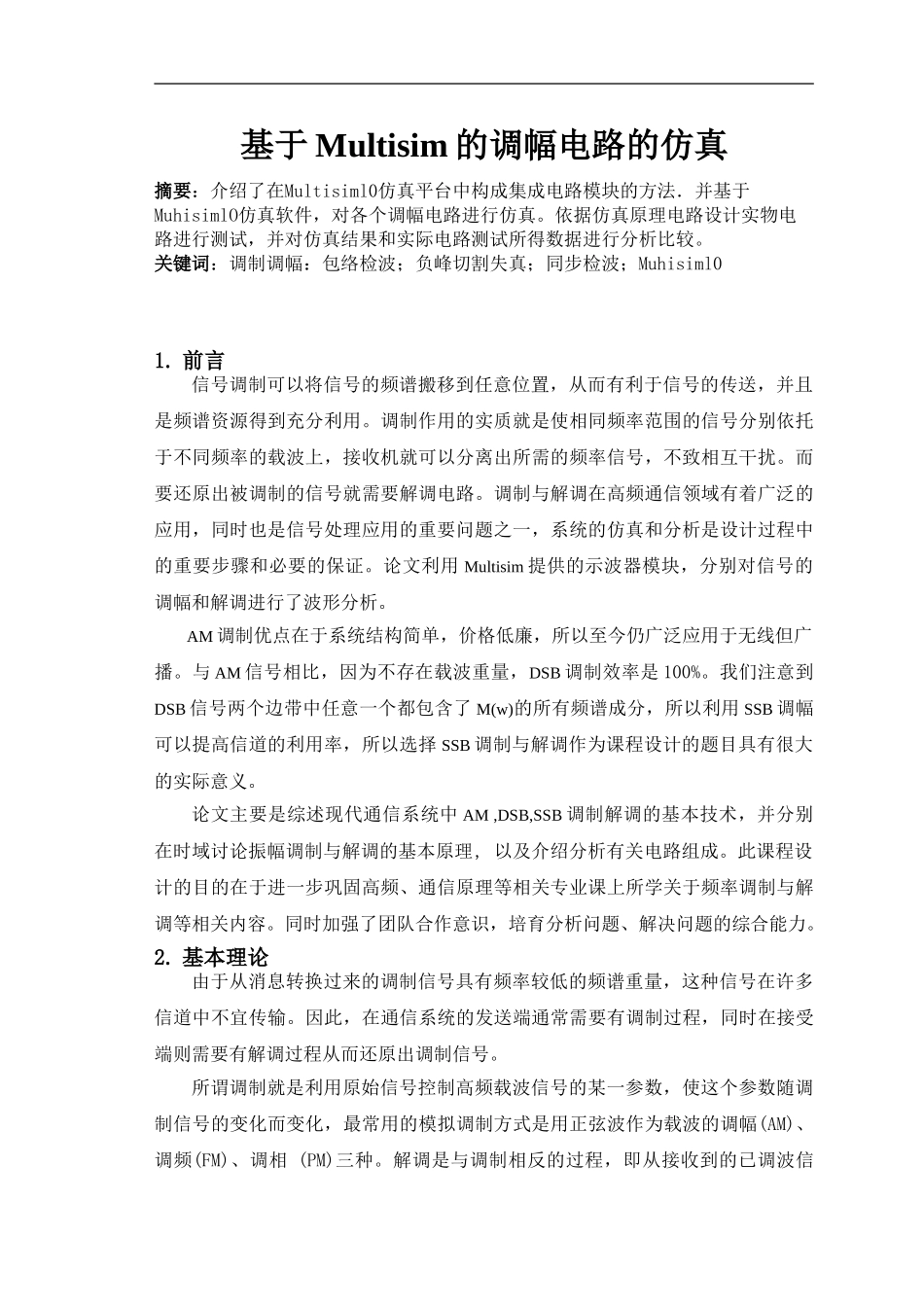

基于Multisim的调幅电路的仿真

基于 Multisim 的调幅电路的仿真摘要：介绍了在Multisiml0仿真平台中构成集成电路模块的方法．并基于MuhisimlO仿真软件，对各个调幅电路进行仿真。依据仿真原理电路设计实物电路进行测试，并对仿真结果和实际电路测试所得数据进行分析比较。关键词：调制调幅：包络检波；负峰切割失真；同步检波；Muhisiml01. 前言信号调制可以将信号的频谱搬移到任意位置，从而有利于信号的传送，并且是频谱资源得到充分利用。调制作用的实质就是使相同频率范围的信号分别依托于不同频率的载波上，接收机就可以分离出所需的频率信号，不致相互干扰。而要还原出被调制的信号就需要解调电路。调制与解调在高频通信领域有着广泛的应用，同时也是信号处理应用的重要问题之一，系统的仿真和分析是设计过程中的重要步骤和必要的保证。论文利用 Multisim 提供的示波器模块，分别对信号的调幅和解调进行了波形分析。AM 调制优点在于系统结构简单，价格低廉，所以至今仍广泛应用于无线但广播。与 AM 信号相比，因为不存在载波重量，DSB 调制效率是 100%。我们注意到DSB 信号两个边带中任意一个都包含了 M(w)的所有频谱成分，所以利用 SSB 调幅可以提高信道的利用率，所以选择 SSB 调制与解调作为课程设计的题目具有很大的实际意义。论文主要是综述现代通信系统中 AM ,DSB,SSB 调制解调的基本技术，并分别在时域讨论振幅调制与解调的基本原理, 以及介绍分析有关电路组成。此课程设计的目的在于进一步巩固高频、通信原理等相关专业课上所学关于频率调制与解调等相关内容。同时加强了团队合作意识，培育分析问题、解决问题的综合能力。2. 基本理论由于从消息转换过来的调制信号具有频率较低的频谱重量，这种信号在许多信道中不宜传输。因此，在通信系统的发送端通常需要有调制过程，同时在接受端则需要有解调过程从而还原出调制信号。所谓调制就是利用原始信号控制高频载波信号的某一参数，使这个参数随调制信号的变化而变化，最常用的模拟调制方式是用正弦波作为载波的调幅(AM)、调频(FM)、调相 (PM)三种。解调是与调制相反的过程，即从接收到的已调波信下载后可任意编辑号中恢复原调制信息的过程。与调幅、调频、调相相对应，有检波、鉴频和鉴相[1]。振幅调制方式是用传递的低频信号去控制作为传送载体的高频振荡波（称为载波）的幅度，是已调波的幅度随调制信号的大小线性变化，而保持载波的角频率不变。在振幅调制中，根据所输出已调波信号频谱重量...
