基于PLC的PWM直流开环调速

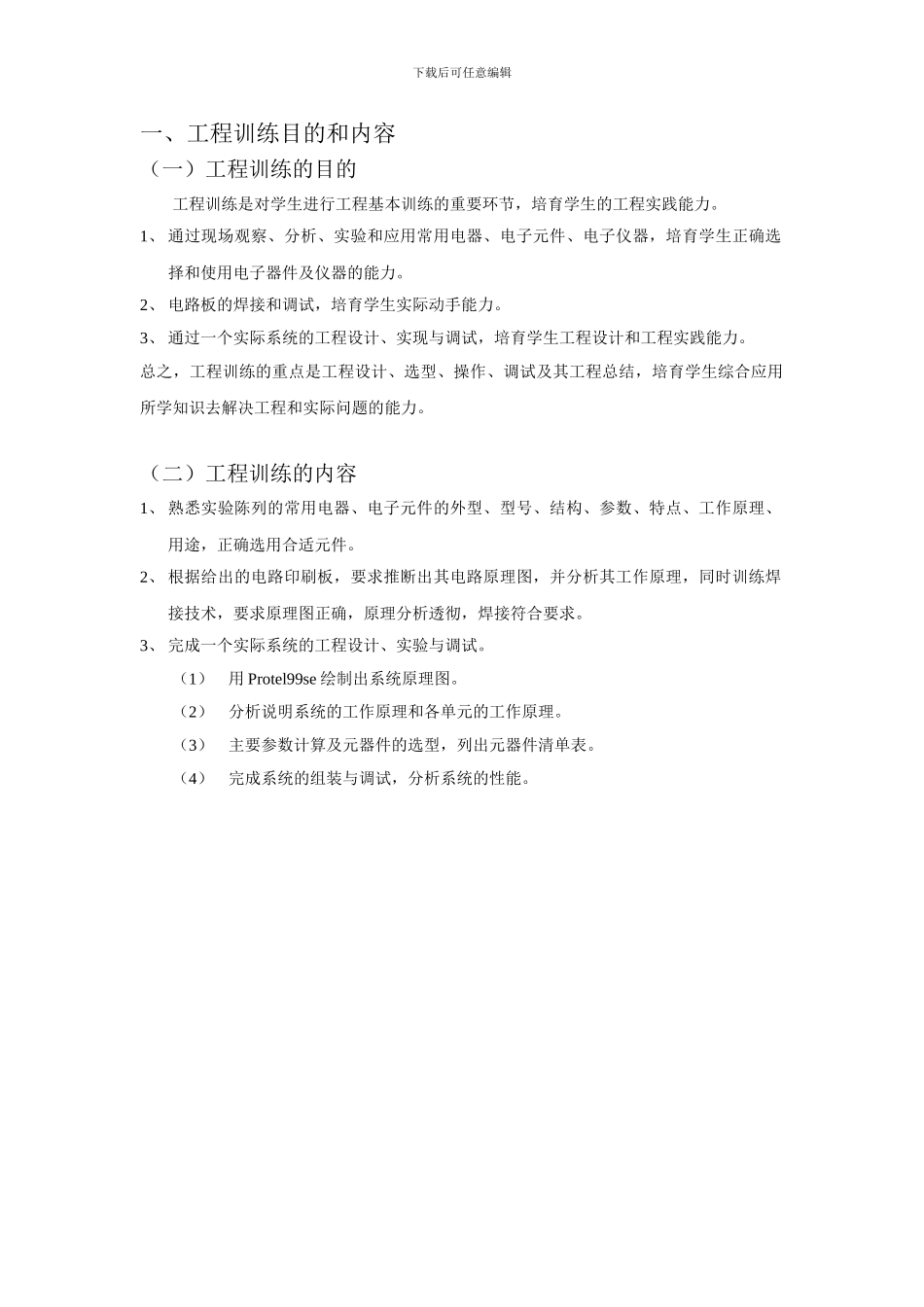

基于PLC的PWM直流开环调速_第1页
1/29

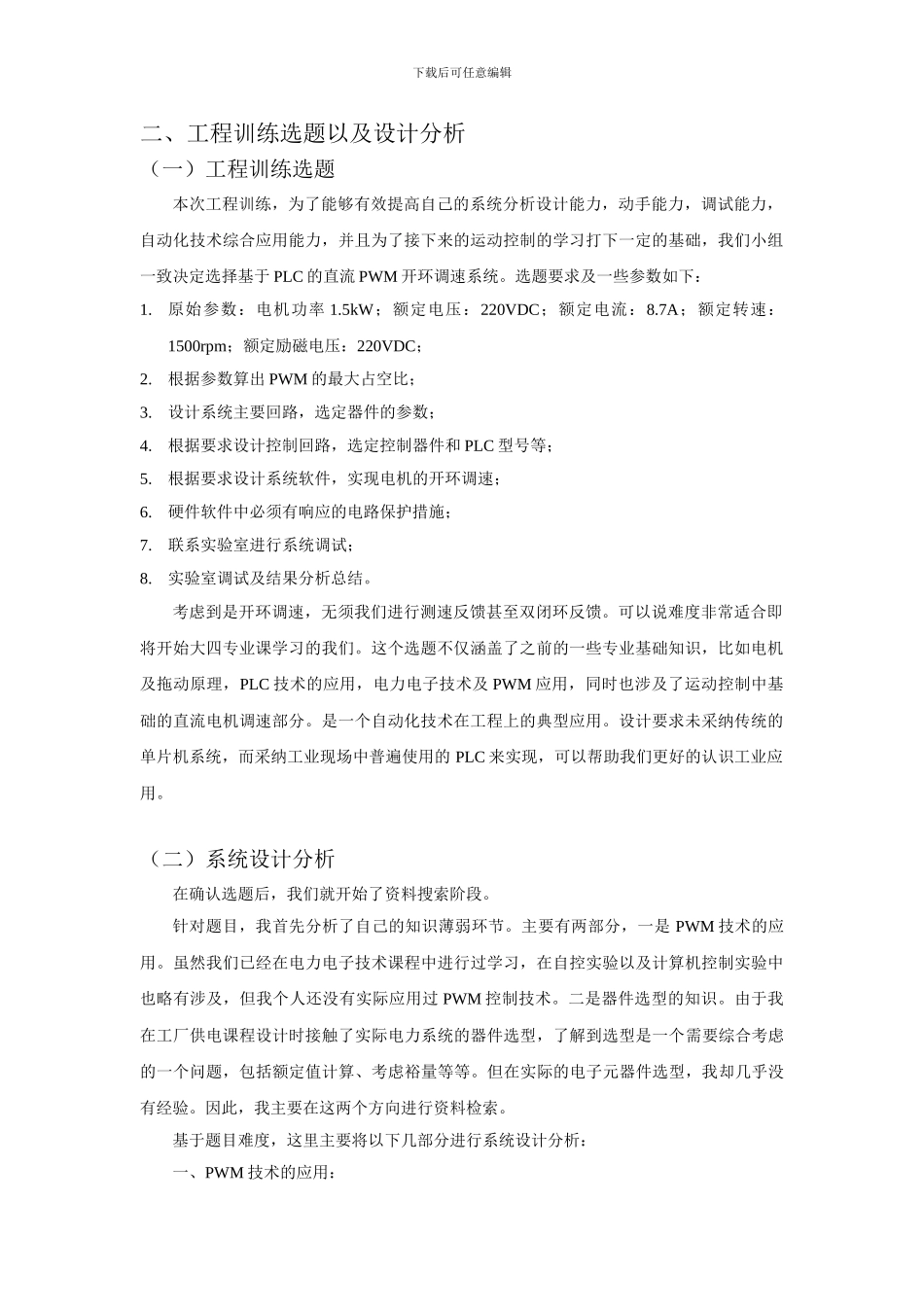

基于PLC的PWM直流开环调速_第2页
2/29

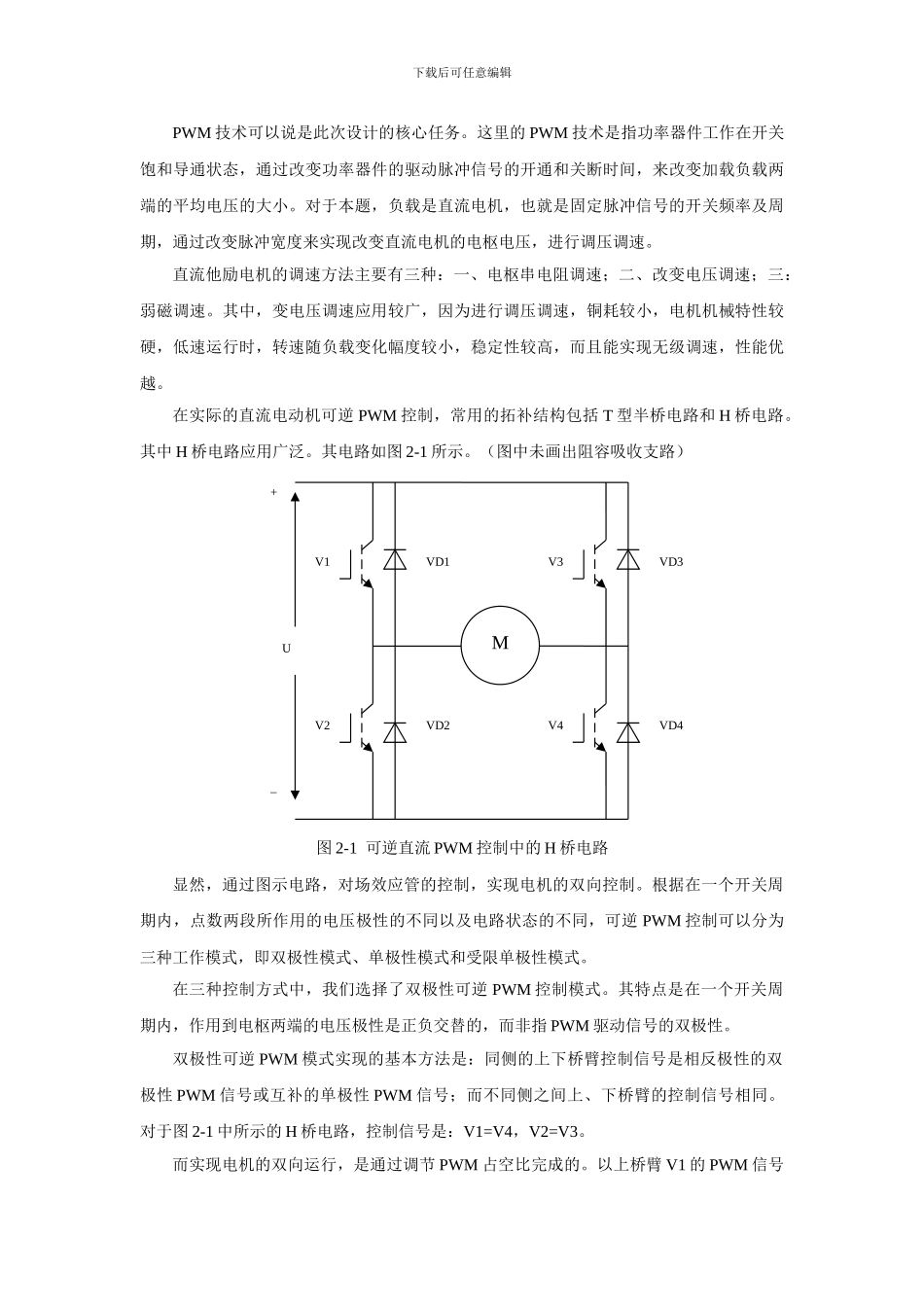

基于PLC的PWM直流开环调速_第3页
3/29
下载后可任意编辑一、工程训练目的和内容(一)工程训练的目的工程训练是对学生进行工程基本训练的重要环节,培育学生的工程实践能力。1、 通过现场观察、分析、实验和应用常用电器、电子元件、电子仪器,培育学生正确选择和使用电子器件及仪器的能力。2、 电路板的焊接和调试,培育学生实际动手能力。3、 通过一个实际系统的工程设计、实现与调试,培育学生工程设计和工程实践能力。总之,工程训练的重点是工程设计、选型、操作、调试及其工程总结,培育学生综合应用所学知识去解决工程和实际问题的能力。(二)工程训练的内容1、 熟悉实验陈列的常用电器、电子元件的外型、型号、结构、参数、特点、工作原理、用途,正确选用合适元件。2、 根据给出的电路印刷板,要求推断出其电路原理图,并分析其工作原理,同时训练焊接技术,要求原理图正确,原理分析透彻,焊接符合要求。3、 完成一个实际系统的工程设计、实验与调试。(1)用 Protel99se 绘制出系统原理图。(2)分析说明系统的工作原理和各单元的工作原理。(3)主要参数计算及元器件的选型,列出元器件清单表。(4)完成系统的组装与调试,分析系统的性能。下载后可任意编辑二、工程训练选题以及设计分析(一)工程训练选题本次工程训练,为了能够有效提高自己的系统分析设计能力,动手能力,调试能力,自动化技术综合应用能力,并且为了接下来的运动控制的学习打下一定的基础,我们小组一致决定选择基于 PLC 的直流 PWM 开环调速系统。选题要求及一些参数如下:1.原始参数:电机功率 1.5kW;额定电压:220VDC;额定电流:8.7A;额定转速:1500rpm;额定励磁电压:220VDC;2.根据参数算出 PWM 的最大占空比;3.设计系统主要回路,选定器件的参数;4.根据要求设计控制回路,选定控制器件和 PLC 型号等;5.根据要求设计系统软件,实现电机的开环调速;6.硬件软件中必须有响应的电路保护措施;7.联系实验室进行系统调试;8.实验室调试及结果分析总结。考虑到是开环调速,无须我们进行测速反馈甚至双闭环反馈。可以说难度非常适合即将开始大四专业课学习的我们。这个选题不仅涵盖了之前的一些专业基础知识,比如电机及拖动原理,PLC 技术的应用,电力电子技术及 PWM 应用,同时也涉及了运动控制中基础的直流电机调速部分。是一个自动化技术在工程上的典型应用。设计要求未采纳传统的单片机系统,而采纳工业现场中普遍使用的 PLC 来实现,可以帮助我们更好的认识工业应用...
