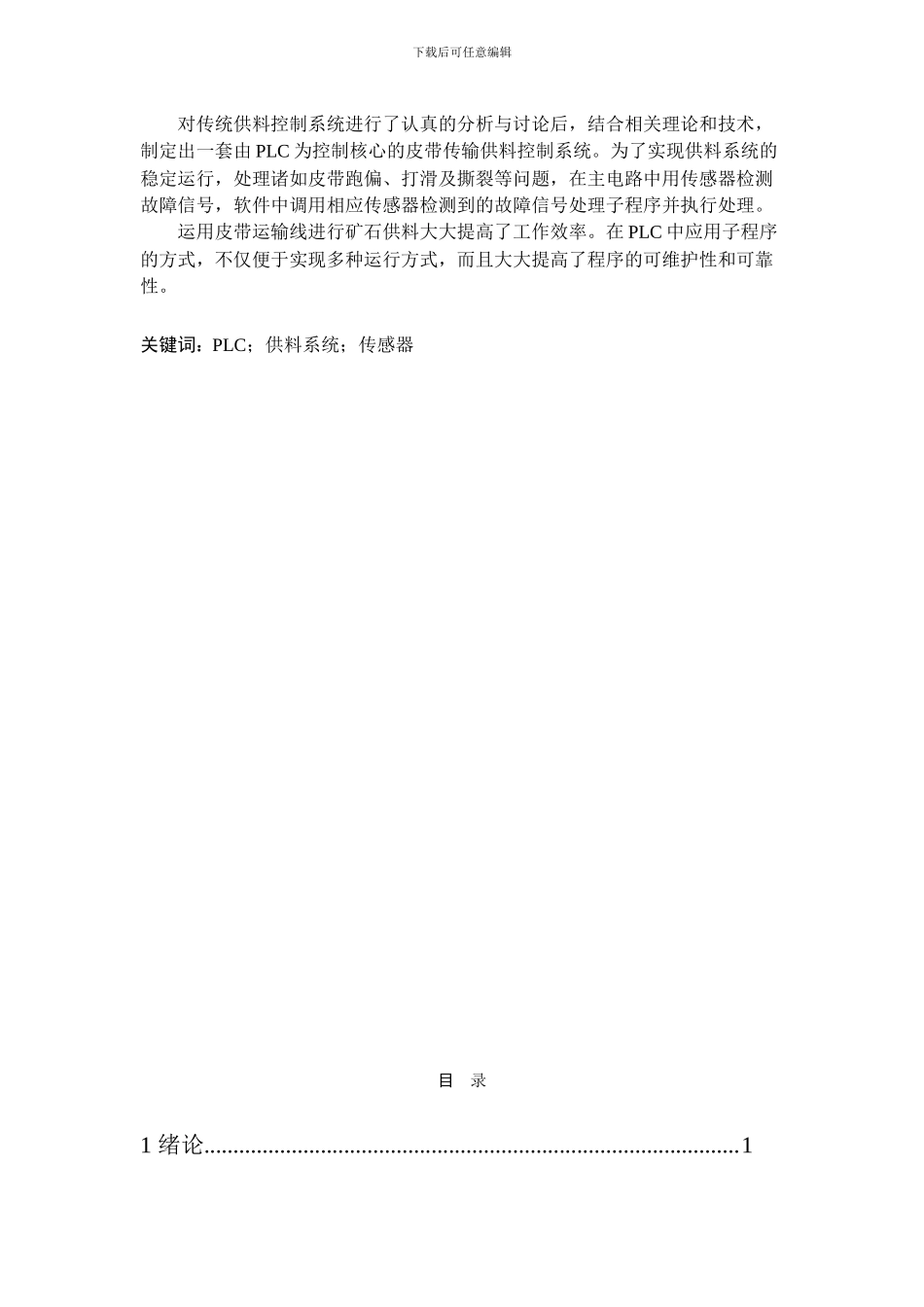

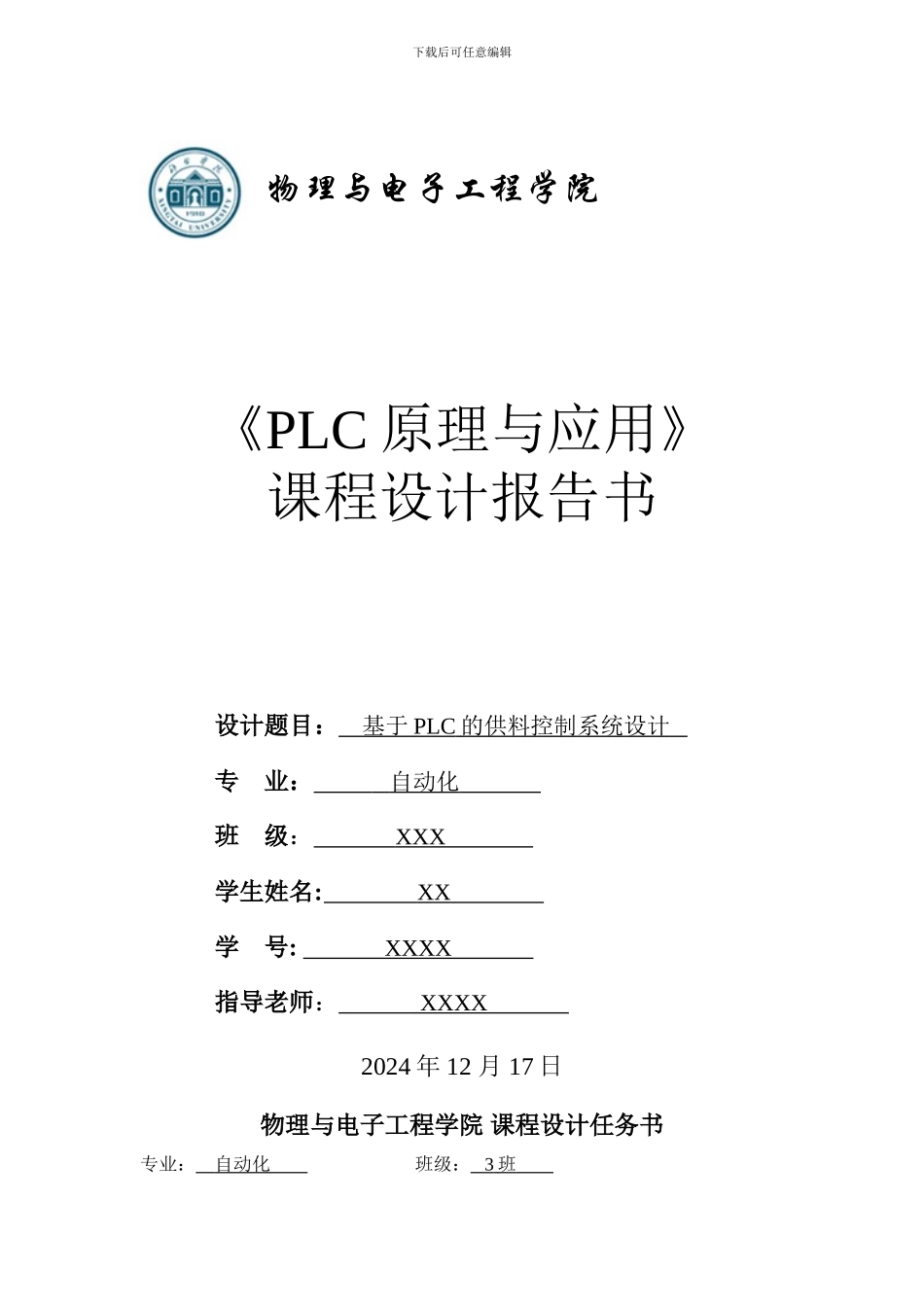

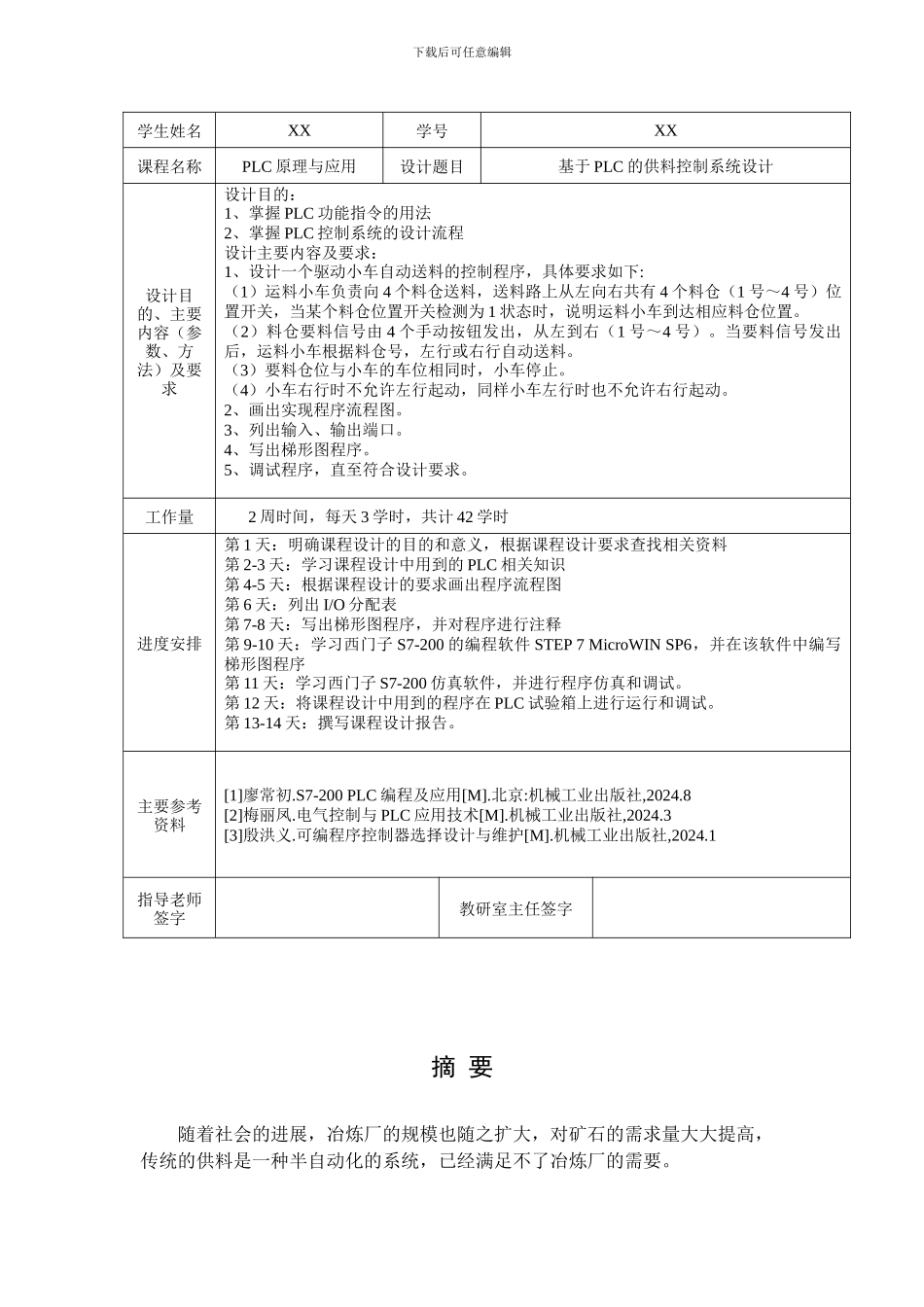

下载后可任意编辑物理与电子工程学院《PLC 原理与应用》课程设计报告书 设计题目： 基于 PLC 的供料控制系统设计 专 业： 自动化 班 级： XXX 学生姓名: XX 学 号: XXXX 指导老师： XXXX 2024 年 12 月 17 日物理与电子工程学院 课程设计任务书专业： 自动化 班级： 3 班 下载后可任意编辑学生姓名XX学号XX课程名称PLC 原理与应用设计题目基于 PLC 的供料控制系统设计设计目的、主要内容（参数、方法）及要求设计目的：1、掌握 PLC 功能指令的用法2、掌握 PLC 控制系统的设计流程设计主要内容及要求：1、设计一个驱动小车自动送料的控制程序，具体要求如下:（1）运料小车负责向 4 个料仓送料，送料路上从左向右共有 4 个料仓（1 号～4 号）位置开关，当某个料仓位置开关检测为 1 状态时，说明运料小车到达相应料仓位置。（2）料仓要料信号由 4 个手动按钮发出，从左到右（1 号～4 号）。当要料信号发出后，运料小车根据料仓号，左行或右行自动送料。（3）要料仓位与小车的车位相同时，小车停止。（4）小车右行时不允许左行起动，同样小车左行时也不允许右行起动。2、画出实现程序流程图。3、列出输入、输出端口。4、写出梯形图程序。5、调试程序，直至符合设计要求。工作量2 周时间，每天 3 学时，共计 42 学时进度安排第 1 天：明确课程设计的目的和意义，根据课程设计要求查找相关资料第 2-3 天：学习课程设计中用到的 PLC 相关知识第 4-5 天：根据课程设计的要求画出程序流程图第 6 天：列出 I/O 分配表第 7-8 天：写出梯形图程序，并对程序进行注释第 9-10 天：学习西门子 S7-200 的编程软件 STEP 7 MicroWIN SP6，并在该软件中编写梯形图程序第 11 天：学习西门子 S7-200 仿真软件，并进行程序仿真和调试。第 12 天：将课程设计中用到的程序在 PLC 试验箱上进行运行和调试。第 13-14 天：撰写课程设计报告。主要参考资料[1]廖常初.S7-200 PLC 编程及应用[M].北京:机械工业出版社,2024.8[2]梅丽凤.电气控制与 PLC 应用技术[M].机械工业出版社,2024.3[3]殷洪义.可编程序控制器选择设计与维护[M].机械工业出版社,2024.1指导老师签字教研室主任签字摘 要随着社会的进展，冶炼厂的规模也随之扩大，对矿石的需求量大大提高，传统的供料是一种半自动化的系统，已经满足不了冶炼厂的需要。下载后可任意编辑对传统供料控制系统进行了认真的分析与讨论后，...
