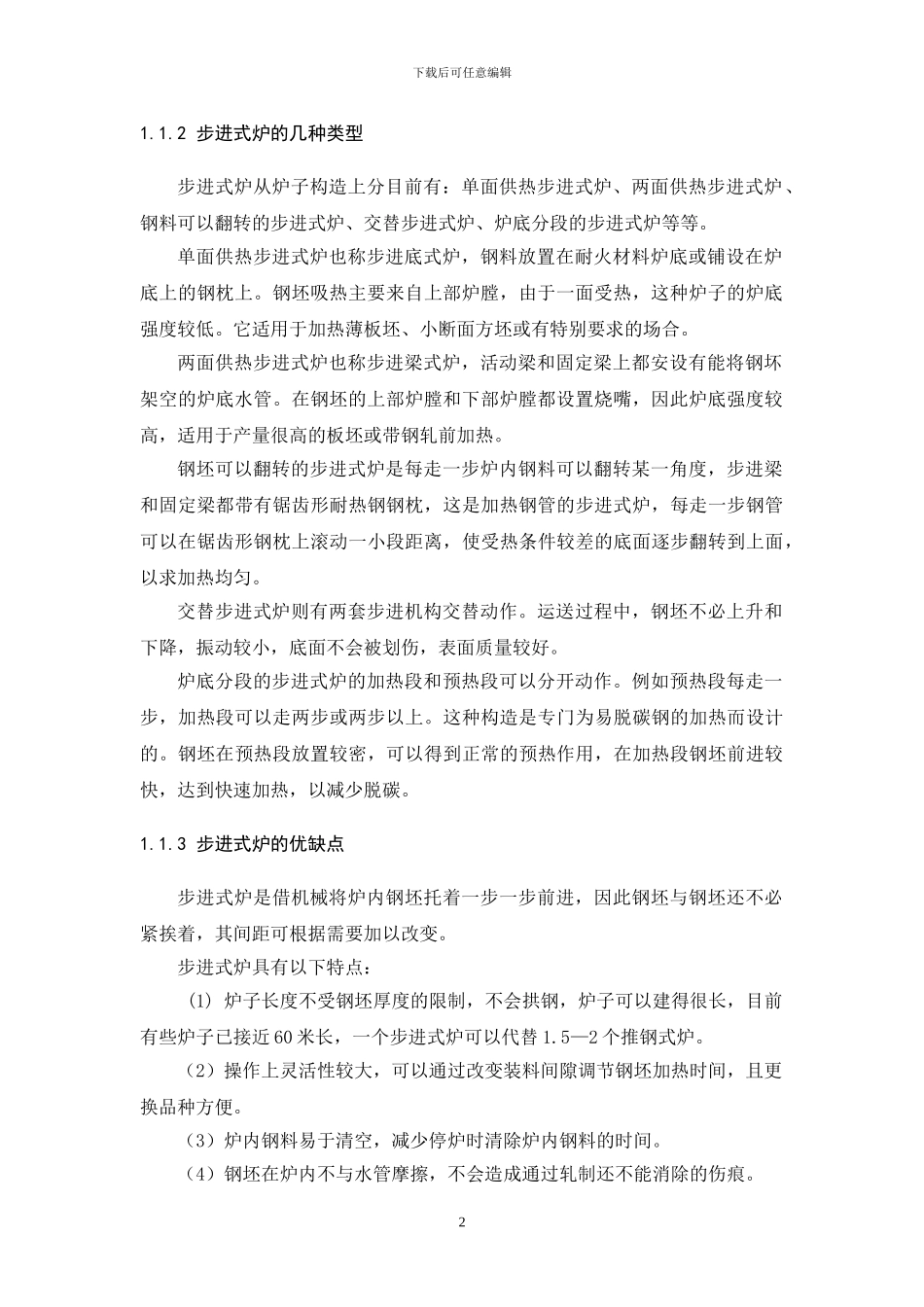

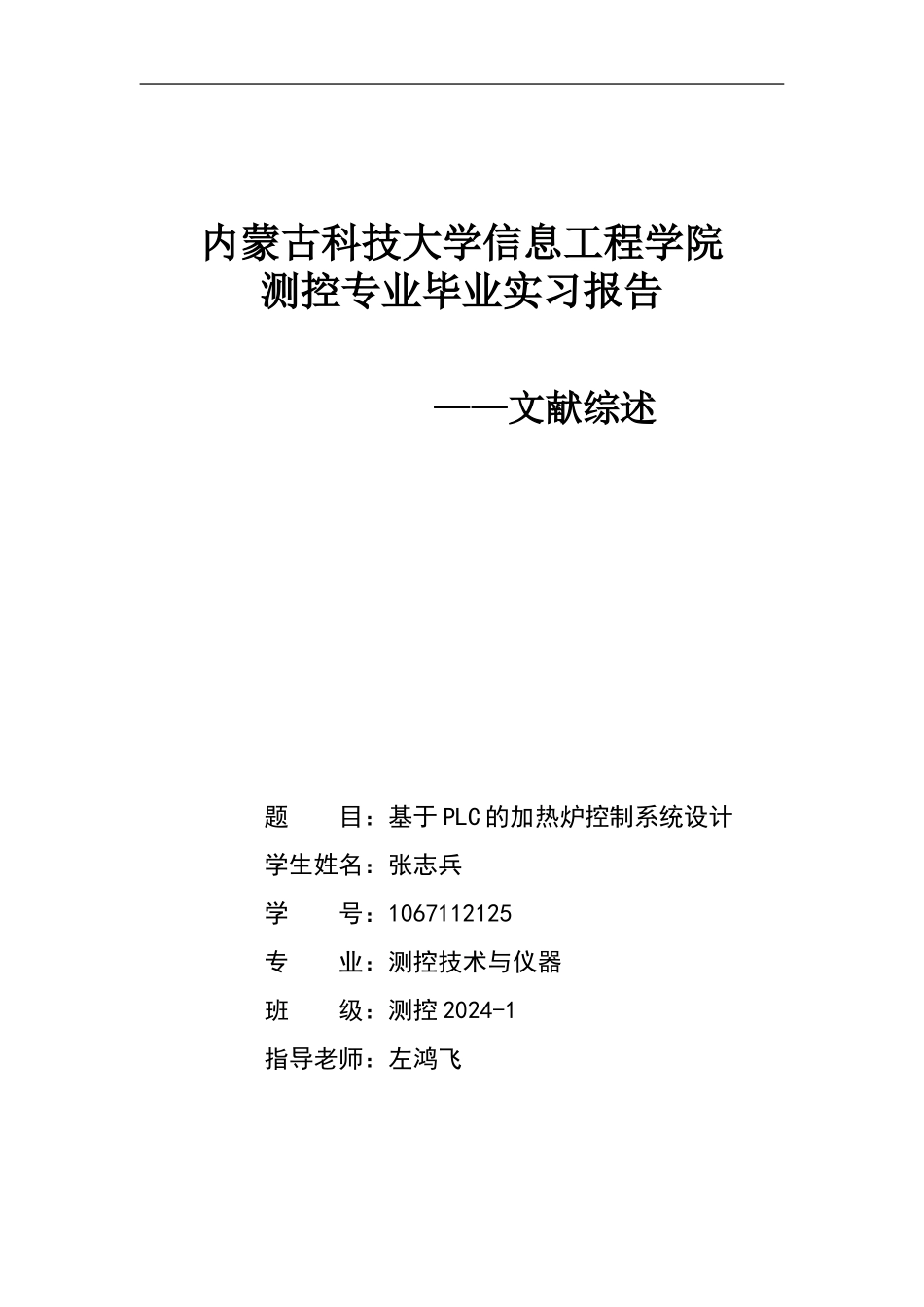

内蒙古科技大学信息工程学院测控专业毕业实习报告——文献综述题 目：基于 PLC 的加热炉控制系统设计学生姓名：张志兵学 号：1067112125专 业：测控技术与仪器班 级：测控 2024-1指导老师：左鸿飞下载后可任意编辑第一章 步进式加热炉背景及工艺1.1 加热炉简介加热炉是将物料或工件加热的设备。按热源划分有燃料加热炉、电阻加热炉、感应加热炉、微波加热炉等。应用遍及石油、化工、冶金、机械、热处理、表面处理、建才、电字、材料、轻工、日化、制药等诸多行业领域。在冶金工业中，加热炉习惯上是指把金属加热到轧制成锻造温度的工业炉，包括有连续加热炉和室式加热炉等。金属热处理用的加热炉另称为热处理炉。初轧前加热钢锭或使钢锭内部温度均匀的炉子称为均热炉。广义而言，加热炉也包括均热炉和热处理炉。靠炉底或水冷金属梁的上升、前进、下降、后退的动作把料坯一步一步地移送前进的连续加热炉，炉子有固定炉底和步进炉底，或者有固定梁和步进梁。前者叫做步进底式炉，后者叫做步进梁式炉。轧钢用加热炉的步进梁通常由水冷管组成。步进梁式炉可对料坯实现上下双面加热。70 年代以来，由于轧机的大型化，步进梁式炉得到了广泛应用。1.1.1 步进式加热炉步进式加热炉是一种靠炉底或水冷金属梁的上升、前进、下降、后退的动作把料坯一步一步地移送前进的连续加热炉。炉子有固定炉底和步进炉底，或者有固定梁和步进梁。前者叫做步进底式炉，后者叫做步进梁式炉。轧钢用加热炉的步进梁通常由水冷管组成。步进梁式炉可对料坯实现上下双面加热。同推钢式炉相比，它的优点是：运料灵活，必要时可将炉料全部排出炉外；料坯在炉底或梁上有间隔地摆开，可较快地均匀加热；完全消除了推钢式炉的拱钢和粘钢故障，因而使炉的长度不受这些因素的限制。1下载后可任意编辑1.1.2 步进式炉的几种类型步进式炉从炉子构造上分目前有：单面供热步进式炉、两面供热步进式炉、钢料可以翻转的步进式炉、交替步进式炉、炉底分段的步进式炉等等。单面供热步进式炉也称步进底式炉，钢料放置在耐火材料炉底或铺设在炉底上的钢枕上。钢坯吸热主要来自上部炉膛，由于一面受热，这种炉子的炉底强度较低。它适用于加热薄板坯、小断面方坯或有特别要求的场合。两面供热步进式炉也称步进梁式炉，活动梁和固定梁上都安设有能将钢坏架空的炉底水管。在钢坯的上部炉膛和下部炉膛都设置烧嘴，因此炉底强度较高，适用于产量很高的板坯或带钢轧前加热。钢坯可以翻转的步进...
