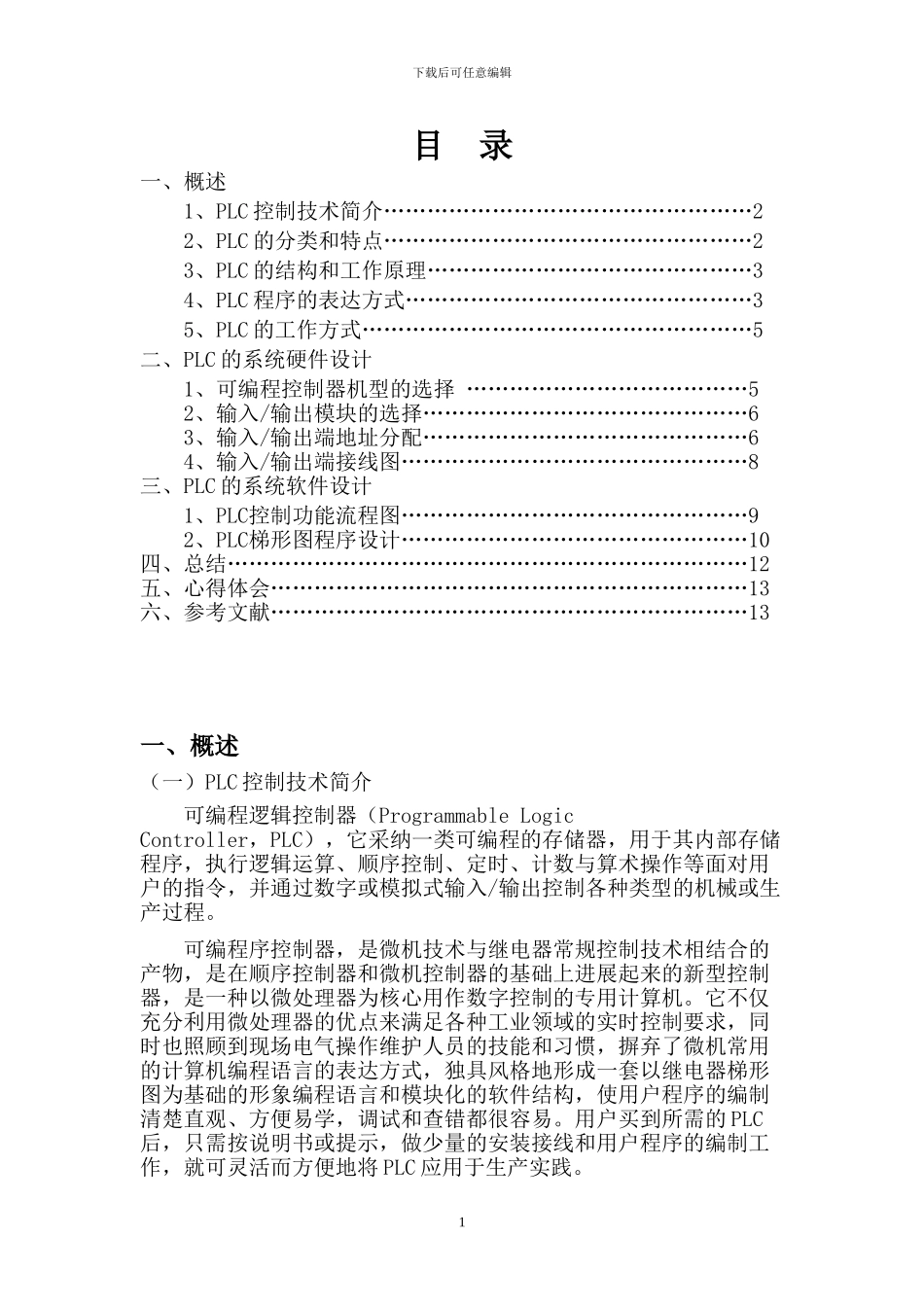

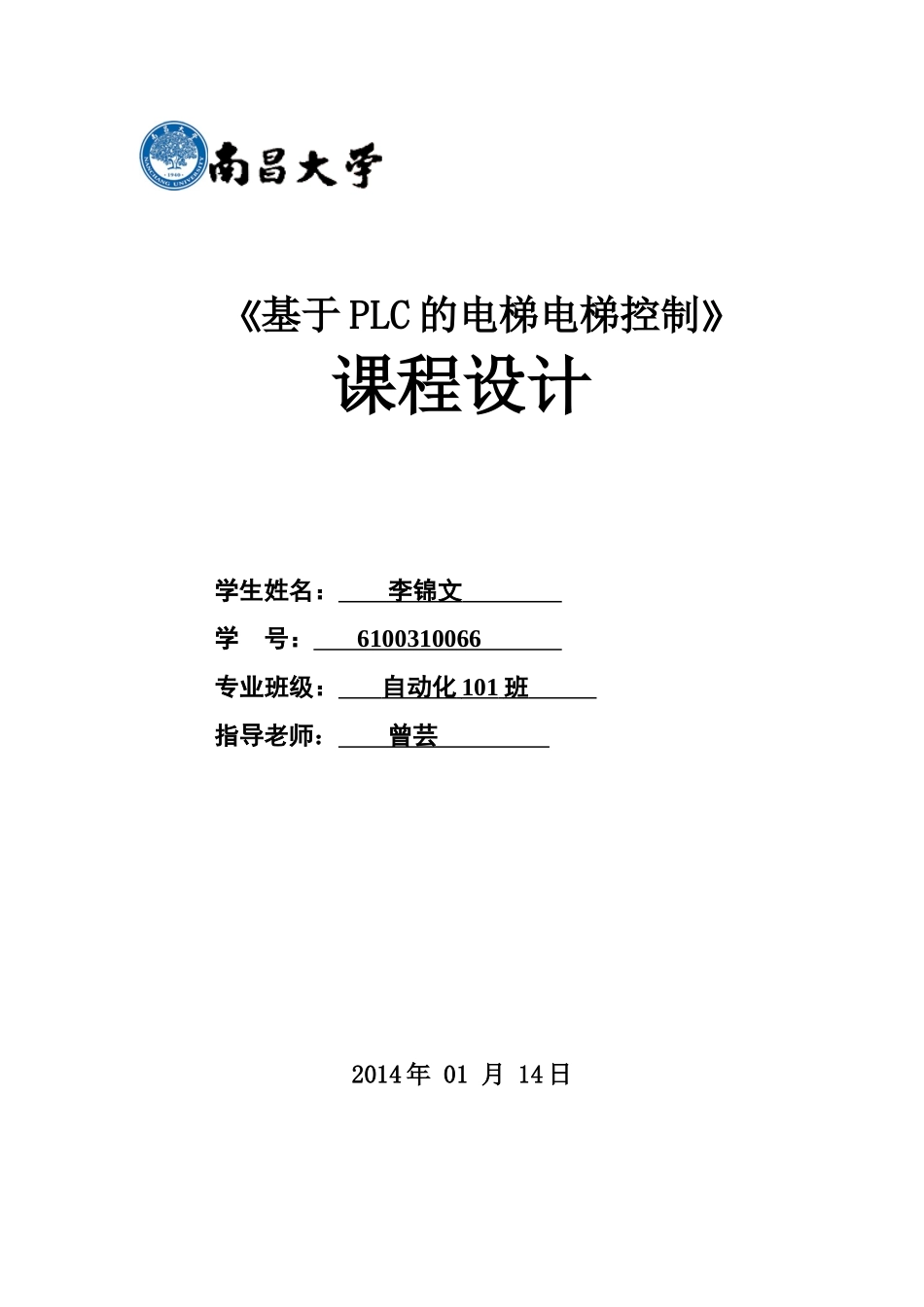

《基于 PLC 的电梯电梯控制》课程设计学生姓名： 李锦文 学 号： 6100310066 专业班级： 自动化 101 班 指导老师： 曾芸 2014 年 01 月 14 日下载后可任意编辑目 录一、概述1、PLC 控制技术简介……………………………………………22、PLC 的分类和特点……………………………………………23、PLC 的结构和工作原理………………………………………34、PLC 程序的表达方式…………………………………………35、PLC 的工作方式………………………………………………5二、PLC 的系统硬件设计1、可编程控制器机型的选择 …………………………………52、输入/输出模块的选择………………………………………63、输入/输出端地址分配………………………………………64、输入/输出端接线图…………………………………………8三、PLC 的系统软件设计1、PLC控制功能流程图…………………………………………92、PLC梯形图程序设计…………………………………………10四、总结………………………………………………………………12五、心得体会…………………………………………………………13六、参考文献…………………………………………………………13一、概述（一）PLC 控制技术简介可编程逻辑控制器（Programmable Logic Controller，PLC），它采纳一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数与算术操作等面对用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。可编程序控制器，是微机技术与继电器常规控制技术相结合的产物，是在顺序控制器和微机控制器的基础上进展起来的新型控制器，是一种以微处理器为核心用作数字控制的专用计算机。它不仅充分利用微处理器的优点来满足各种工业领域的实时控制要求，同时也照顾到现场电气操作维护人员的技能和习惯，摒弃了微机常用的计算机编程语言的表达方式，独具风格地形成一套以继电器梯形图为基础的形象编程语言和模块化的软件结构，使用户程序的编制清楚直观、方便易学，调试和查错都很容易。用户买到所需的 PLC后，只需按说明书或提示，做少量的安装接线和用户程序的编制工作，就可灵活而方便地将 PLC 应用于生产实践。1下载后可任意编辑（二）PLC 的分类与特点 PLC 一般可按 I/O 点数和结构形式分类。按 I/O 点数可分为小型、中型和大型几类。一般小于 512 点为小型 PLC。512～2048 点为中型,2048 点以...
