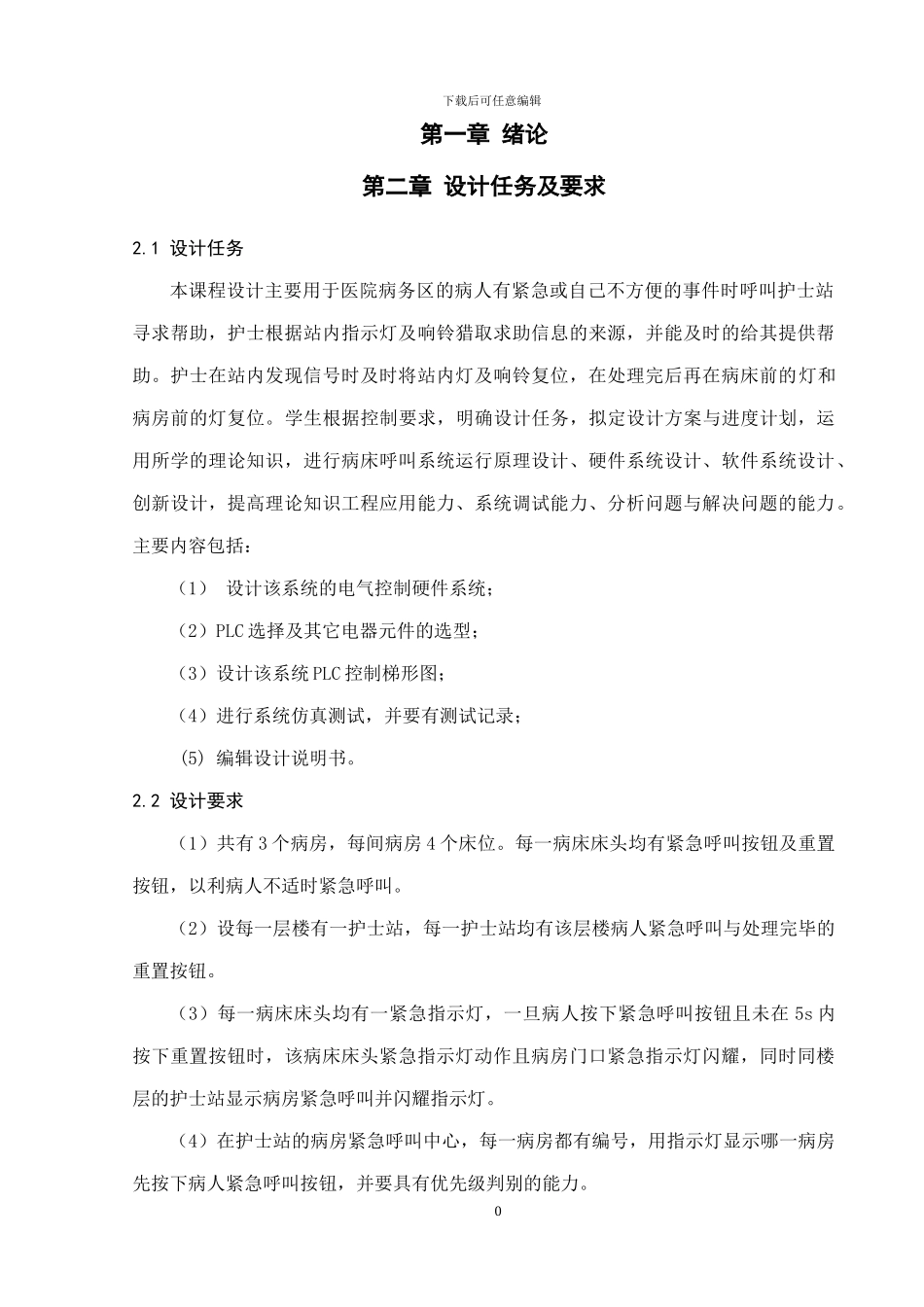

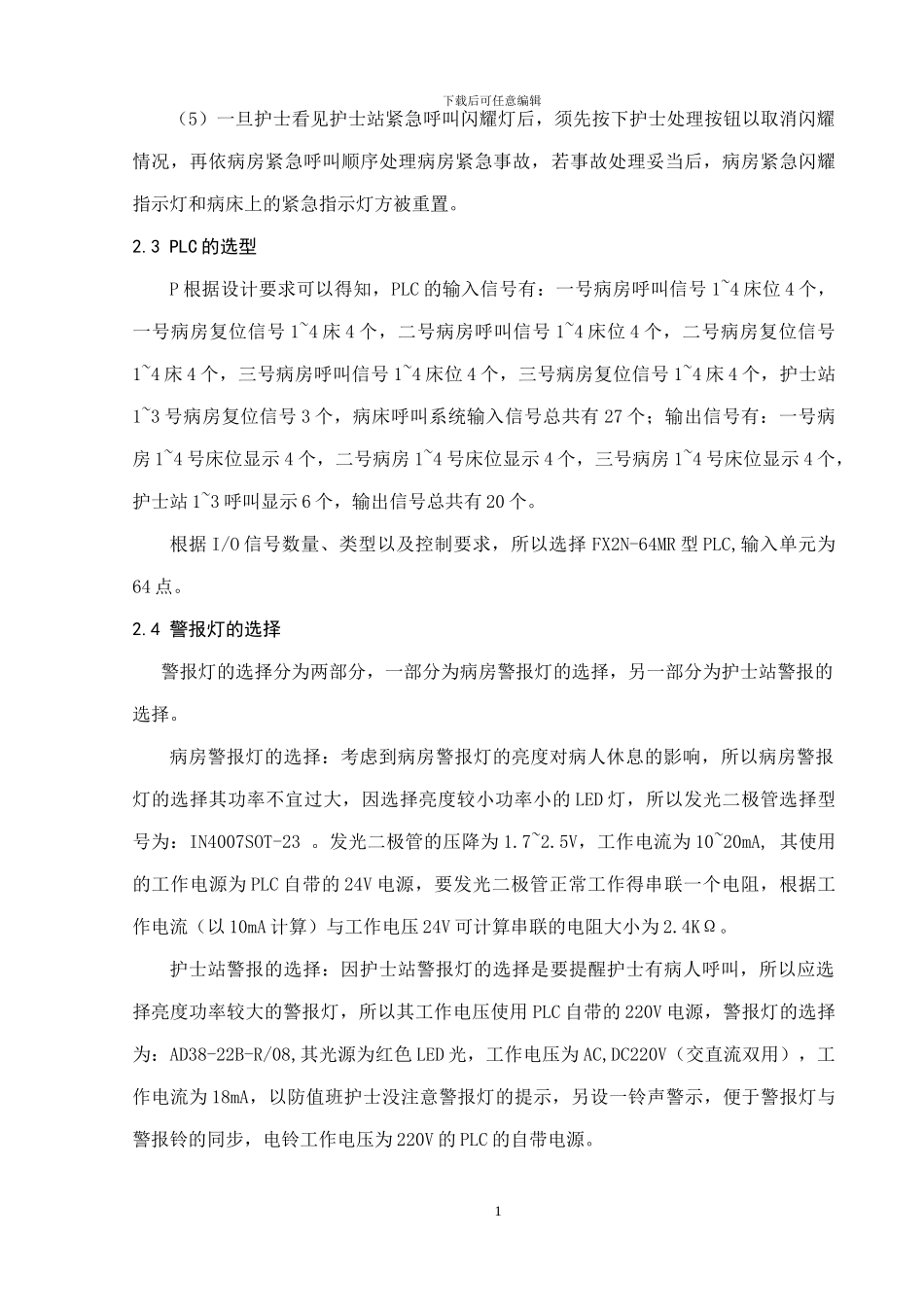

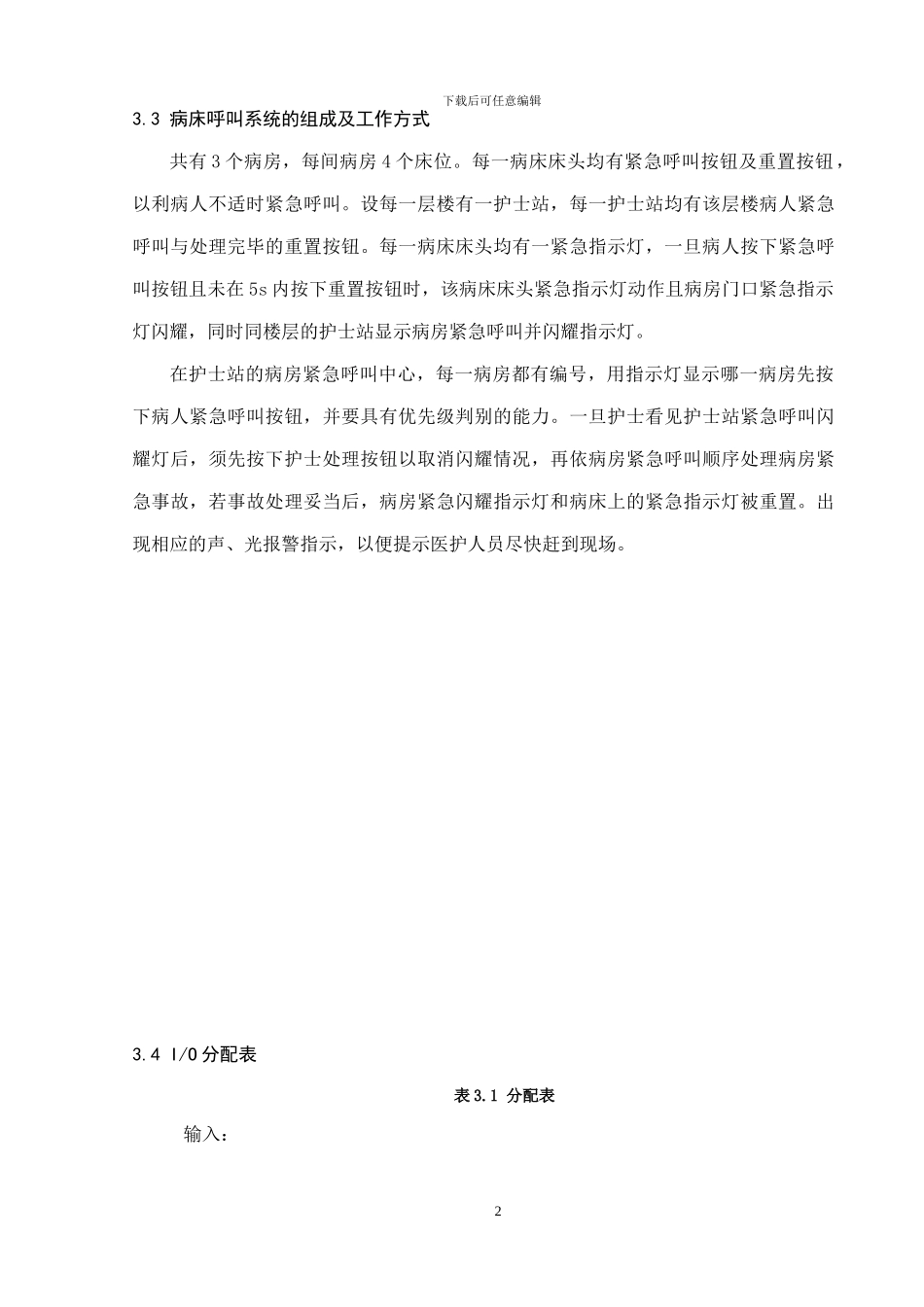

0下载后可任意编辑第一章 绪论第二章 设计任务及要求2.1 设计任务本课程设计主要用于医院病务区的病人有紧急或自己不方便的事件时呼叫护士站寻求帮助，护士根据站内指示灯及响铃猎取求助信息的来源，并能及时的给其提供帮助。护士在站内发现信号时及时将站内灯及响铃复位，在处理完后再在病床前的灯和病房前的灯复位。学生根据控制要求，明确设计任务，拟定设计方案与进度计划，运用所学的理论知识，进行病床呼叫系统运行原理设计、硬件系统设计、软件系统设计、创新设计，提高理论知识工程应用能力、系统调试能力、分析问题与解决问题的能力。主要内容包括：（1） 设计该系统的电气控制硬件系统；（2）PLC 选择及其它电器元件的选型；（3）设计该系统 PLC 控制梯形图；（4）进行系统仿真测试，并要有测试记录； (5) 编辑设计说明书。2.2 设计要求（1）共有 3 个病房，每间病房 4 个床位。每一病床床头均有紧急呼叫按钮及重置按钮，以利病人不适时紧急呼叫。（2）设每一层楼有一护士站，每一护士站均有该层楼病人紧急呼叫与处理完毕的重置按钮。（3）每一病床床头均有一紧急指示灯，一旦病人按下紧急呼叫按钮且未在 5s 内按下重置按钮时，该病床床头紧急指示灯动作且病房门口紧急指示灯闪耀，同时同楼层的护士站显示病房紧急呼叫并闪耀指示灯。（4）在护士站的病房紧急呼叫中心，每一病房都有编号，用指示灯显示哪一病房先按下病人紧急呼叫按钮，并要具有优先级判别的能力。1下载后可任意编辑（5）一旦护士看见护士站紧急呼叫闪耀灯后，须先按下护士处理按钮以取消闪耀情况，再依病房紧急呼叫顺序处理病房紧急事故，若事故处理妥当后，病房紧急闪耀指示灯和病床上的紧急指示灯方被重置。2.3 PLC 的选型P 根据设计要求可以得知，PLC 的输入信号有：一号病房呼叫信号 1~4 床位 4 个，一号病房复位信号 1~4 床 4 个，二号病房呼叫信号 1~4 床位 4 个，二号病房复位信号1~4 床 4 个，三号病房呼叫信号 1~4 床位 4 个，三号病房复位信号 1~4 床 4 个，护士站1~3 号病房复位信号 3 个，病床呼叫系统输入信号总共有 27 个；输出信号有：一号病房 1~4 号床位显示 4 个，二号病房 1~4 号床位显示 4 个，三号病房 1~4 号床位显示 4 个，护士站 1~3 呼叫显示 6 个，输出信号总共有 20 个。根据 I/O 信号数量、类型以及控制要求，所以选择 FX2N-64MR 型 PLC,输入单元为64 点。2.4 警...
