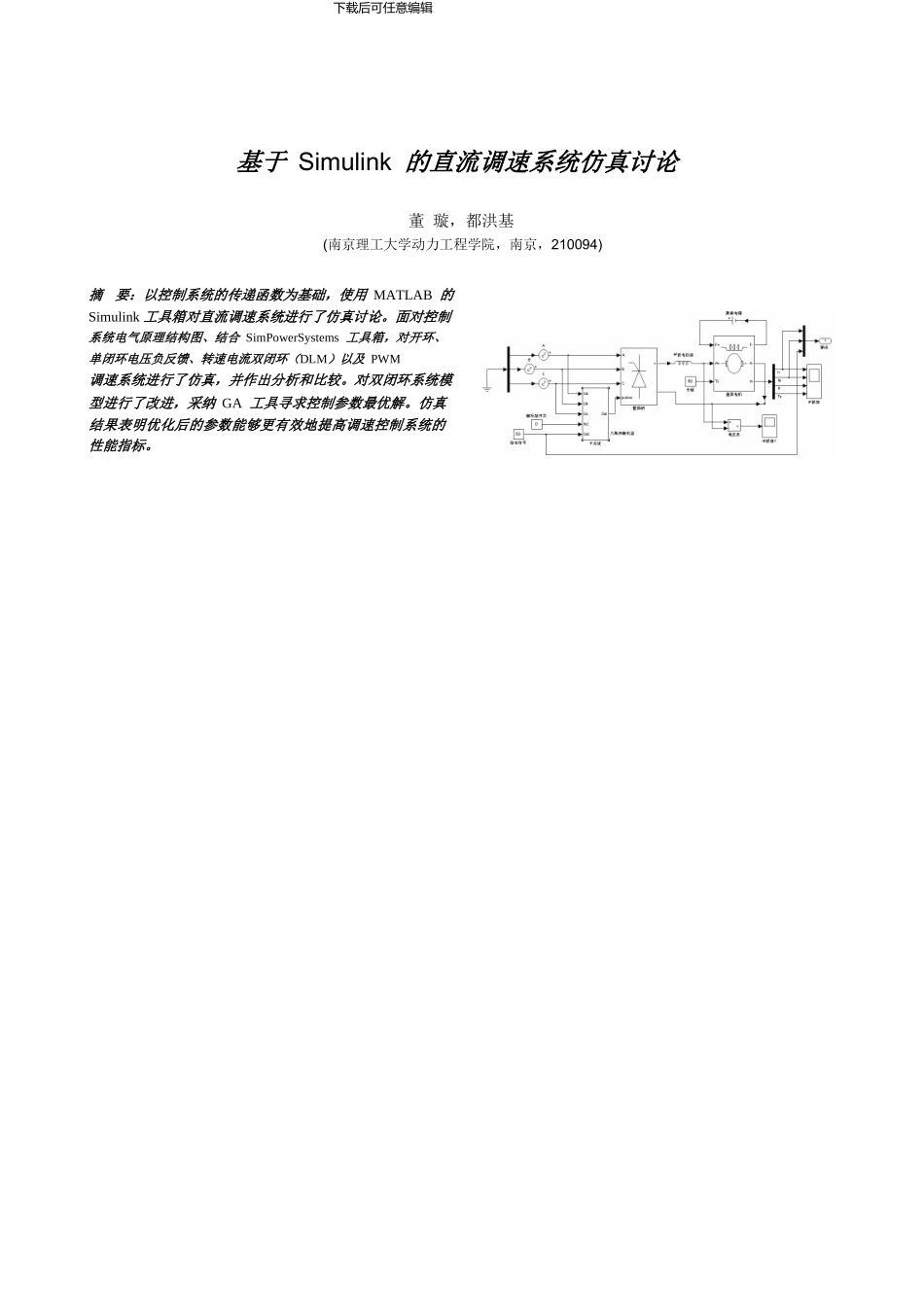

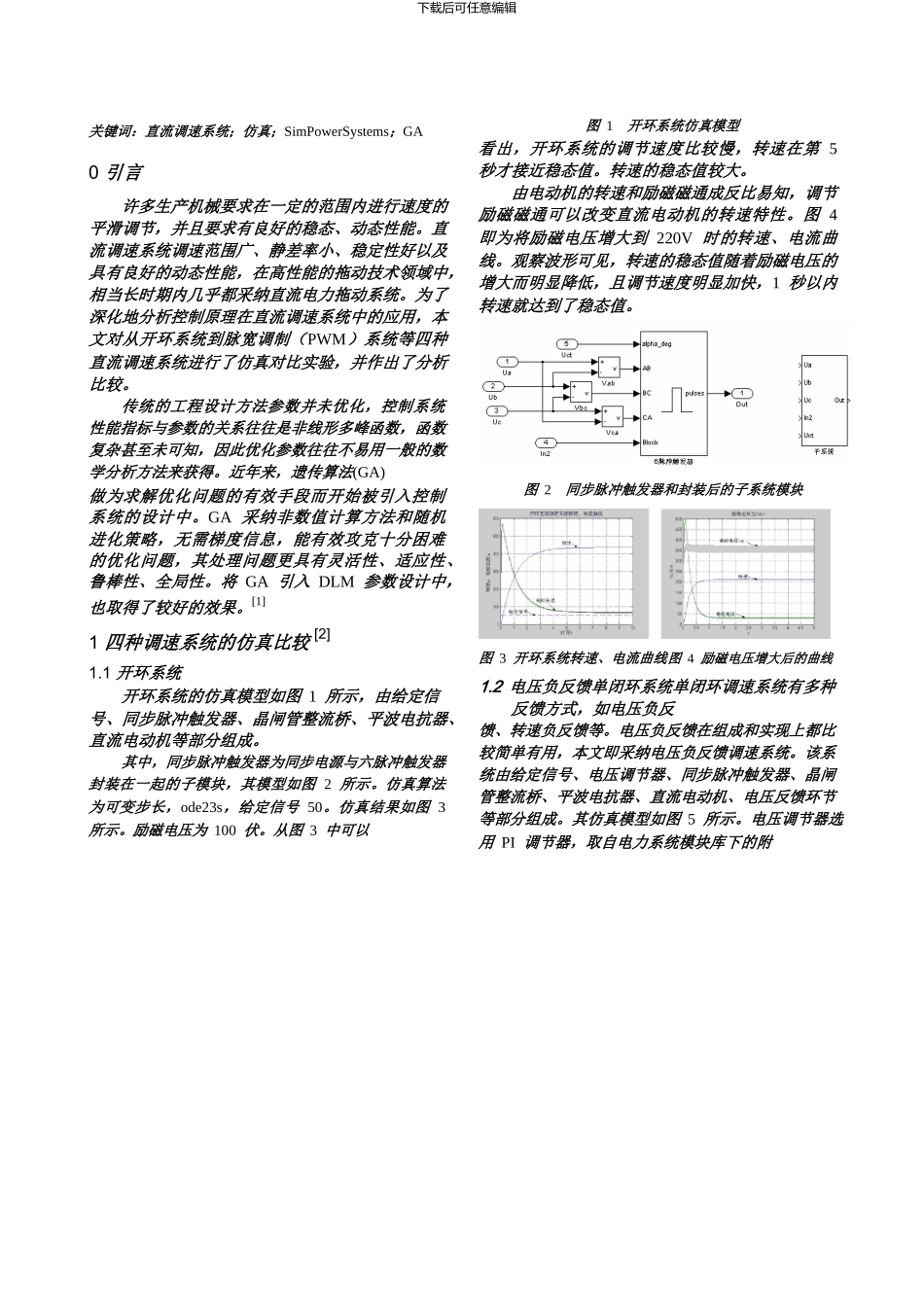

下载后可任意编辑基于 Simulink 的直流调速系统仿真讨论董 璇，都洪基(南京理工大学动力工程学院，南京，210094)摘要：以控制系统的传递函数为基础，使用 MATLAB 的Simulink 工具箱对直流调速系统进行了仿真讨论。面对控制系统电气原理结构图、结合 SimPowerSystems 工具箱，对开环、单闭环电压负反馈、转速电流双闭环（DLM）以及 PWM调速系统进行了仿真，并作出分析和比较。对双闭环系统模型进行了改进，采纳 GA 工具寻求控制参数最优解。仿真结果表明优化后的参数能够更有效地提高调速控制系统的性能指标。下载后可任意编辑关键词：直流调速系统；仿真；SimPowerSystems；GA0 引言许多生产机械要求在一定的范围内进行速度的平滑调节，并且要求有良好的稳态、动态性能。直流调速系统调速范围广、静差率小、稳定性好以及具有良好的动态性能，在高性能的拖动技术领域中，相当长时期内几乎都采纳直流电力拖动系统。为了深化地分析控制原理在直流调速系统中的应用，本文对从开环系统到脉宽调制（PWM）系统等四种直流调速系统进行了仿真对比实验，并作出了分析比较。传统的工程设计方法参数并未优化，控制系统性能指标与参数的关系往往是非线形多峰函数，函数复杂甚至未可知，因此优化参数往往不易用一般的数学分析方法来获得。近年来，遗传算法(GA)做为求解优化问题的有效手段而开始被引入控制系统的设计中。GA 采纳非数值计算方法和随机进化策略，无需梯度信息，能有效攻克十分困难的优化问题，其处理问题更具有灵活性、适应性、鲁棒性、全局性。将 GA 引入 DLM 参数设计中，也取得了较好的效果。[1]1 四种调速系统的仿真比较 [2]1.1 开环系统开环系统的仿真模型如图 1 所示，由给定信号、同步脉冲触发器、晶闸管整流桥、平波电抗器、直流电动机等部分组成。其中，同步脉冲触发器为同步电源与六脉冲触发器封装在一起的子模块，其模型如图 2 所示。仿真算法为可变步长，ode23s，给定信号 50。仿真结果如图 3 所示。励磁电压为 100 伏。从图 3 中可以图 1 开环系统仿真模型看出，开环系统的调节速度比较慢，转速在第 5 秒才接近稳态值。转速的稳态值较大。由电动机的转速和励磁磁通成反比易知，调节励磁磁通可以改变直流电动机的转速特性。图 4 即为将励磁电压增大到 220V 时的转速、电流曲线。观察波形可见，转速的稳态值随着励磁电压的增大而明显降低，且调节速度明显加快，1 秒以内转速就达到了稳态值。图...
