初三物理电学难题

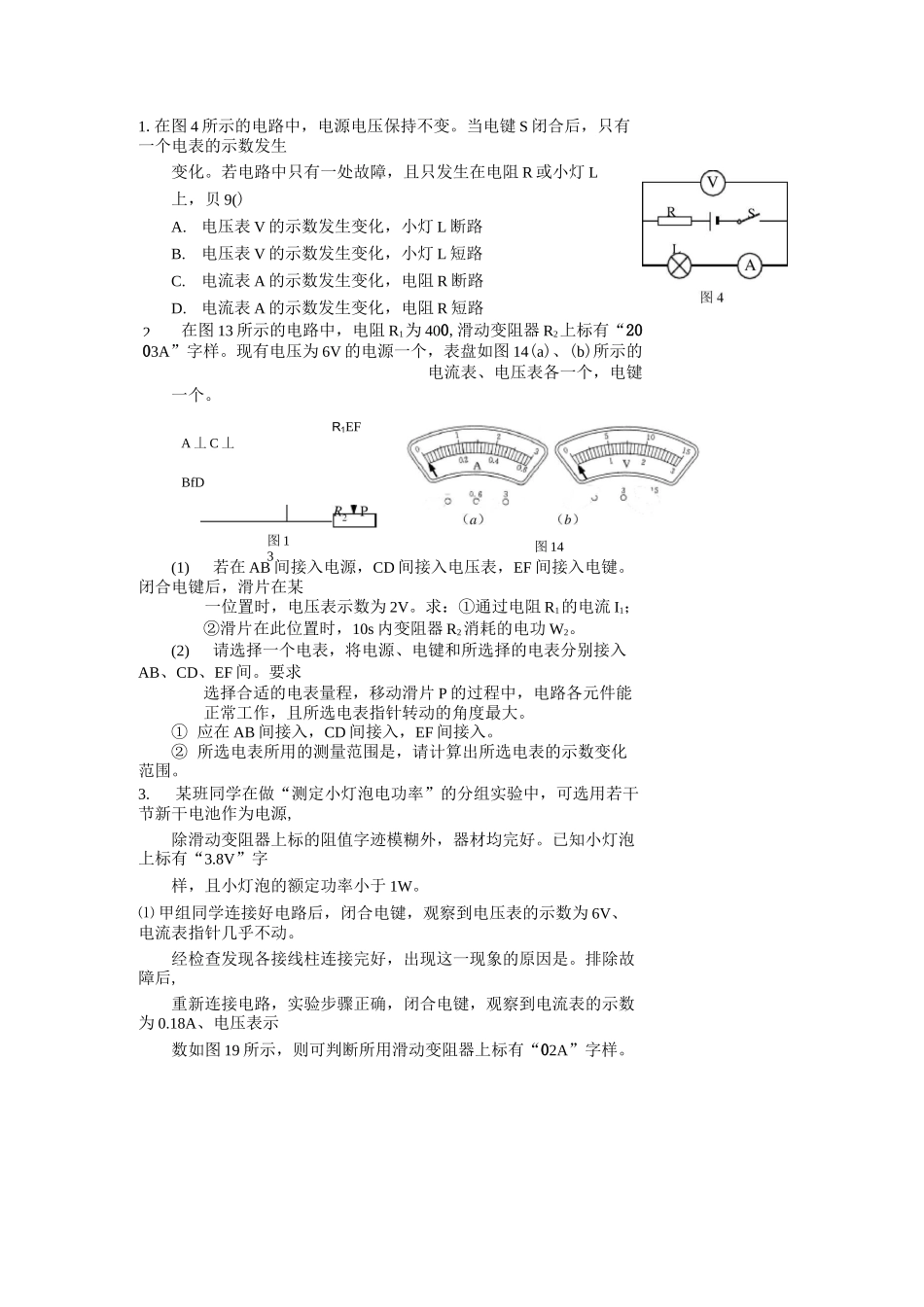

21.在图 4 所示的电路中，电源电压保持不变。当电键 S 闭合后，只有一个电表的示数发生变化。若电路中只有一处故障，且只发生在电阻 R 或小灯 L上，贝 9()A.电压表 V 的示数发生变化，小灯 L 断路B.电压表 V 的示数发生变化，小灯 L 短路C.电流表 A 的示数发生变化，电阻 R 断路D.电流表 A 的示数发生变化，电阻 R 短路在图 13 所示的电路中，电阻 R1为 400,滑动变阻器 R2上标有“2003A”字样。现有电压为 6V 的电源一个，表盘如图 14(a)、(b)所示的电流表、电压表各一个，电键一个。(1)若在 AB 间接入电源，CD 间接入电压表，EF 间接入电键。闭合电键后，滑片在某一位置时，电压表示数为 2V。求：①通过电阻 R1的电流 I1；②滑片在此位置时，10s 内变阻器 R2消耗的电功 W2。(2)请选择一个电表，将电源、电键和所选择的电表分别接入AB、CD、EF 间。要求选择合适的电表量程，移动滑片 P 的过程中，电路各元件能正常工作，且所选电表指针转动的角度最大。① 应在 AB 间接入，CD 间接入，EF 间接入。② 所选电表所用的测量范围是，请计算出所选电表的示数变化范围。3.某班同学在做“测定小灯泡电功率”的分组实验中，可选用若干节新干电池作为电源,除滑动变阻器上标的阻值字迹模糊外，器材均完好。已知小灯泡上标有“3.8V”字样，且小灯泡的额定功率小于 1W。⑴ 甲组同学连接好电路后，闭合电键，观察到电压表的示数为 6V、电流表指针几乎不动。经检查发现各接线柱连接完好，出现这一现象的原因是。排除故障后,重新连接电路，实验步骤正确，闭合电键，观察到电流表的示数为 0.18A、电压表示数如图 19 所示，则可判断所用滑动变阻器上标有“02A”字样。R1EFA 丄 C 丄BfD图 13图 14⑵ 乙组同学经讨论解决了精确测出这个小灯泡额定功率的问题。他们在不改变实验器材的条件下，大家认为可用的电源电压可以是 V，连接电路闭合电键后，移动变阻器的滑片，当小灯正常发光时，此时电流表示数如图 20 所示，则小灯泡的额定功率为 Wo4.在图 12（a）所示的电路中，电源电压为 12V 不变，电阻 R］的阻值为 10Q,电阻 R2的阻值为 300。电流表 A 的表盘如图 12（b）所示。闭合电键 S 后，求：(a)图 12(b)① 通过电路的电流 I。② 电阻比消耗的功率 P］。③ 现用标有“2001A”字样的滑动变阻器 R3，替换电阻 R1 或R2。要求：（a）说出替换的电阻；（b）在移动变阻器滑片的过...
