C150和260U组成的双向中继制作说明及电路图

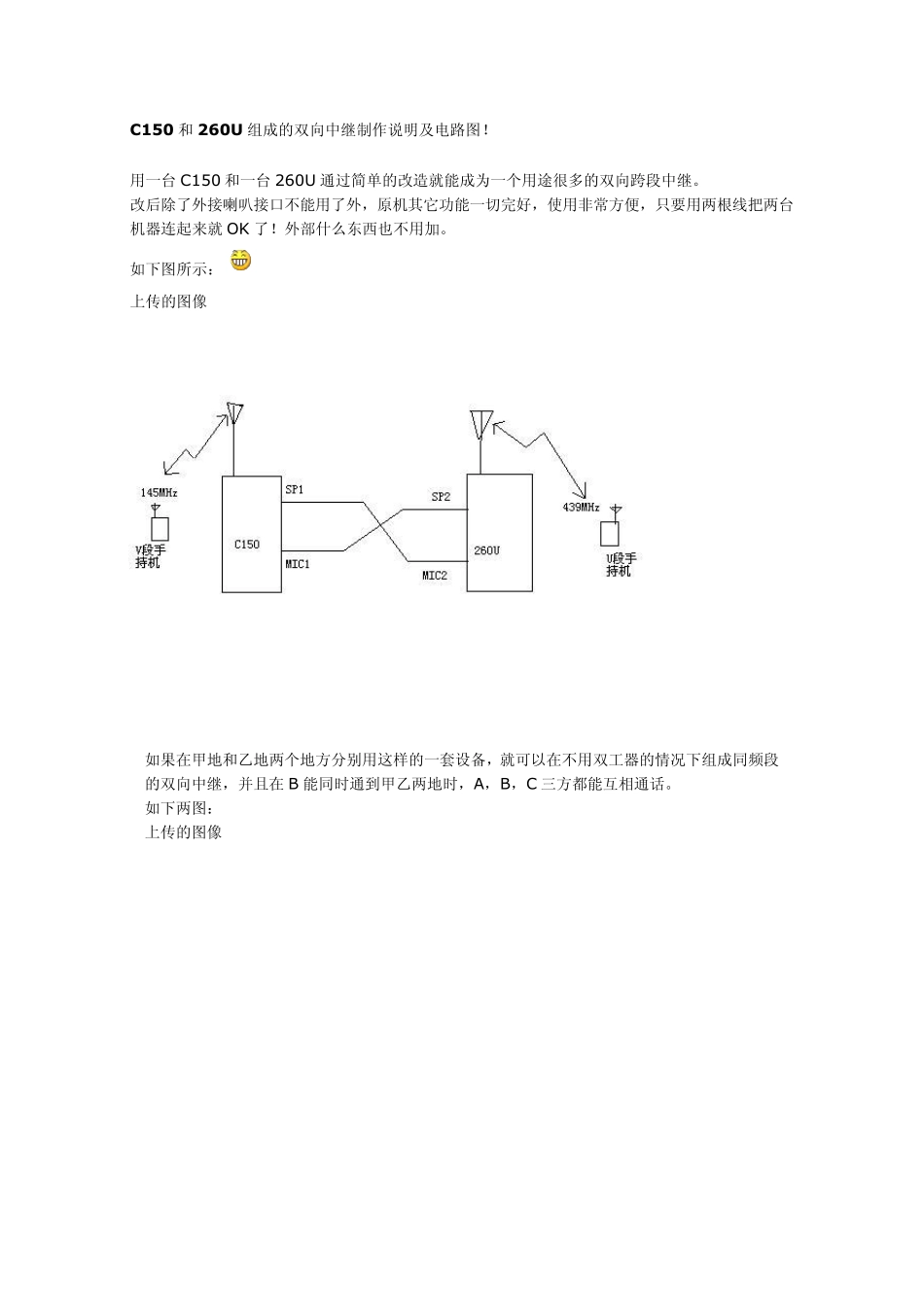

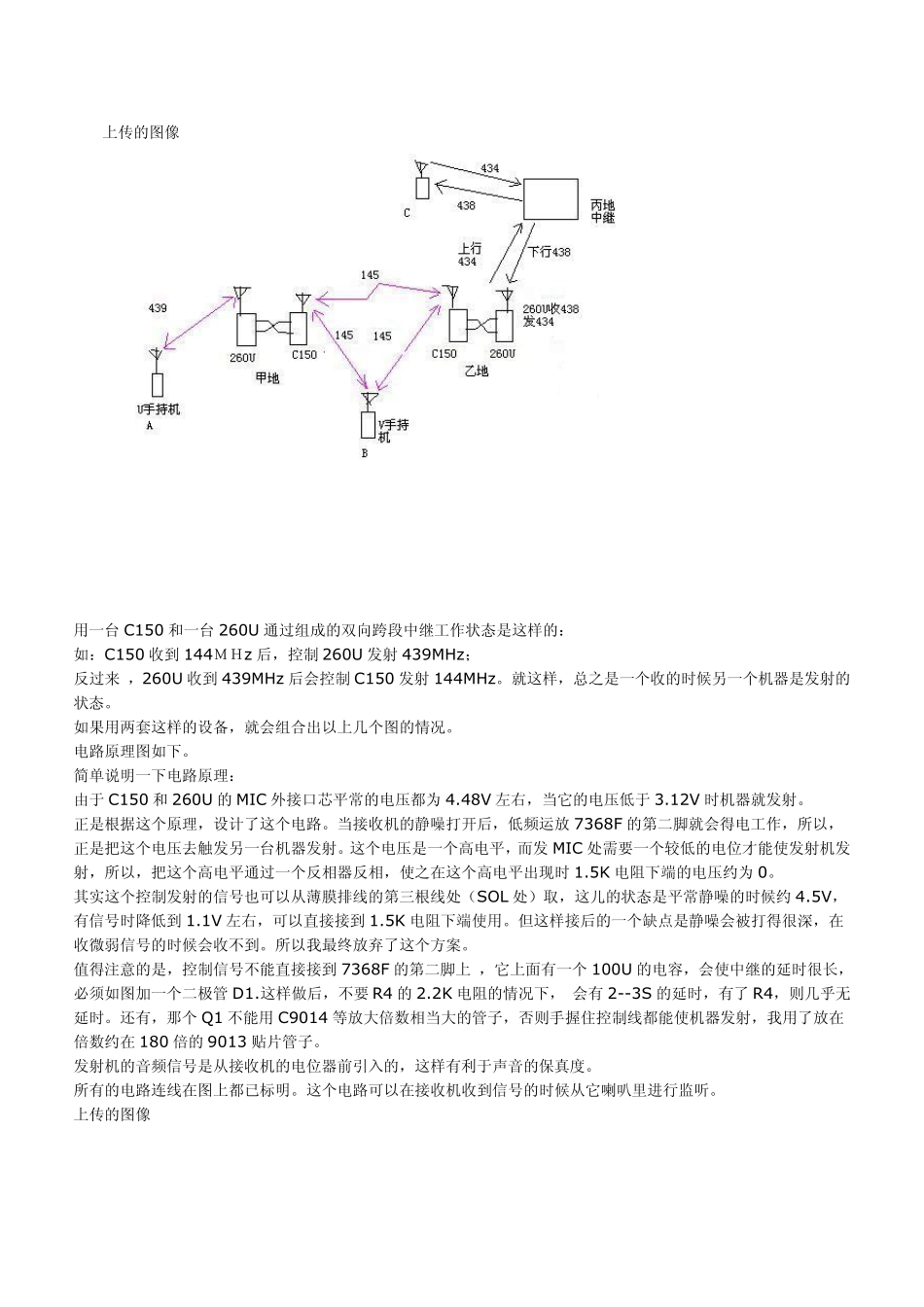

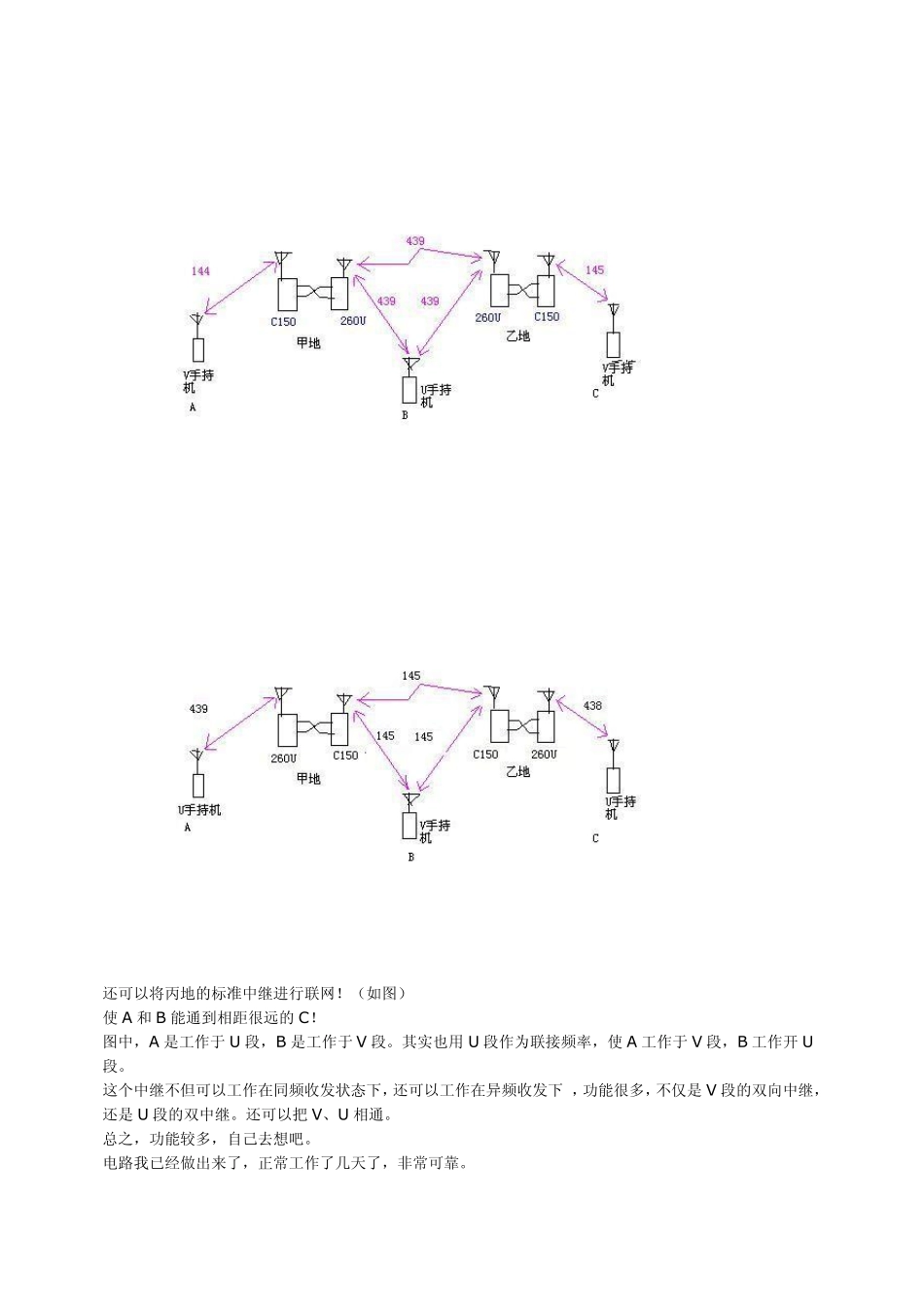

C150 和260U 组成的双向中继制作说明及电路图！ 用一台C150 和一台260U 通过简单的改造就能成为一个用途很多的双向跨段中继。 改后除了外接喇叭接口不能用了外，原机其它功能一切完好，使用非常方便，只要用两根线把两台机器连起来就OK 了！外部什么东西也不用加。 如下图所示： 上传的图像 如果在甲地和乙地两个地方分别用这样的一套设备，就可以在不用双工器的情况下组成同频段的双向中继，并且在 B 能同时通到甲乙两地时，A，B，C 三方都能互相通话。 如下两图： 上传的图像 还可以将丙地的标准中继进行联网！（如图） 使A 和B 能通到相距很远的C！ 图中，A 是工作于U 段，B 是工作于V 段。其实也用U 段作为联接频率，使A 工作于V 段，B 工作开U段。 这个中继不但可以工作在同频收发状态下，还可以工作在异频收发下 ，功能很多，不仅是V 段的双向中继，还是U 段的双中继。还可以把V、U 相通。 总之，功能较多，自己去想吧。 电路我已经做出来了，正常工作了几天了，非常可靠。 上传的图像 用一台C150 和一台260U 通过组成的双向跨段中继工作状态是这样的： 如：C150 收到144ＭＨz后，控制260U 发射439MHz； 反过来 ，260U 收到439MHz后会控制C150 发射144MHz。就这样，总之是一个收的时候另一个机器是发射的状态。 如果用两套这样的设备，就会组合出以上几个图的情况。 电路原理图如下。 简单说明一下电路原理： 由于 C150 和260U 的MIC 外接口芯平常的电压都为 4.48V 左右，当它的电压低于 3.12V 时机器就发射。 正是根据这个原理，设计了这个电路。当接收机的静噪打开后，低频运放 7368F 的第二脚就会得电工作，所以，正是把这个电压去触发另一台机器发射。这个电压是一个高电平，而发MIC 处需要一个较低的电位才能使发射机发射，所以，把这个高电平通过一个反相器反相，使之在这个高电平出现时 1.5K 电阻下端的电压约为 0。 其实这个控制发射的信号也可以从薄膜排线的第三根线处（SOL 处）取，这儿的状态是平常静噪的时候约 4.5V，有信号时降低到1.1V 左右，可以直接接到1.5K 电阻下端使用。但这样接后的一个缺点是静噪会被打得很深，在收微弱信号的时候会收不到。所以我最终放弃了这个方案。 值得注意的是，控制信号不能直接接到7368F 的第二脚上 ，它上面有一个 100U 的电容，会使中继的延时很长，必须如图加一个二极管 D1.这样做后，不要 R4 的2.2K 电阻...
