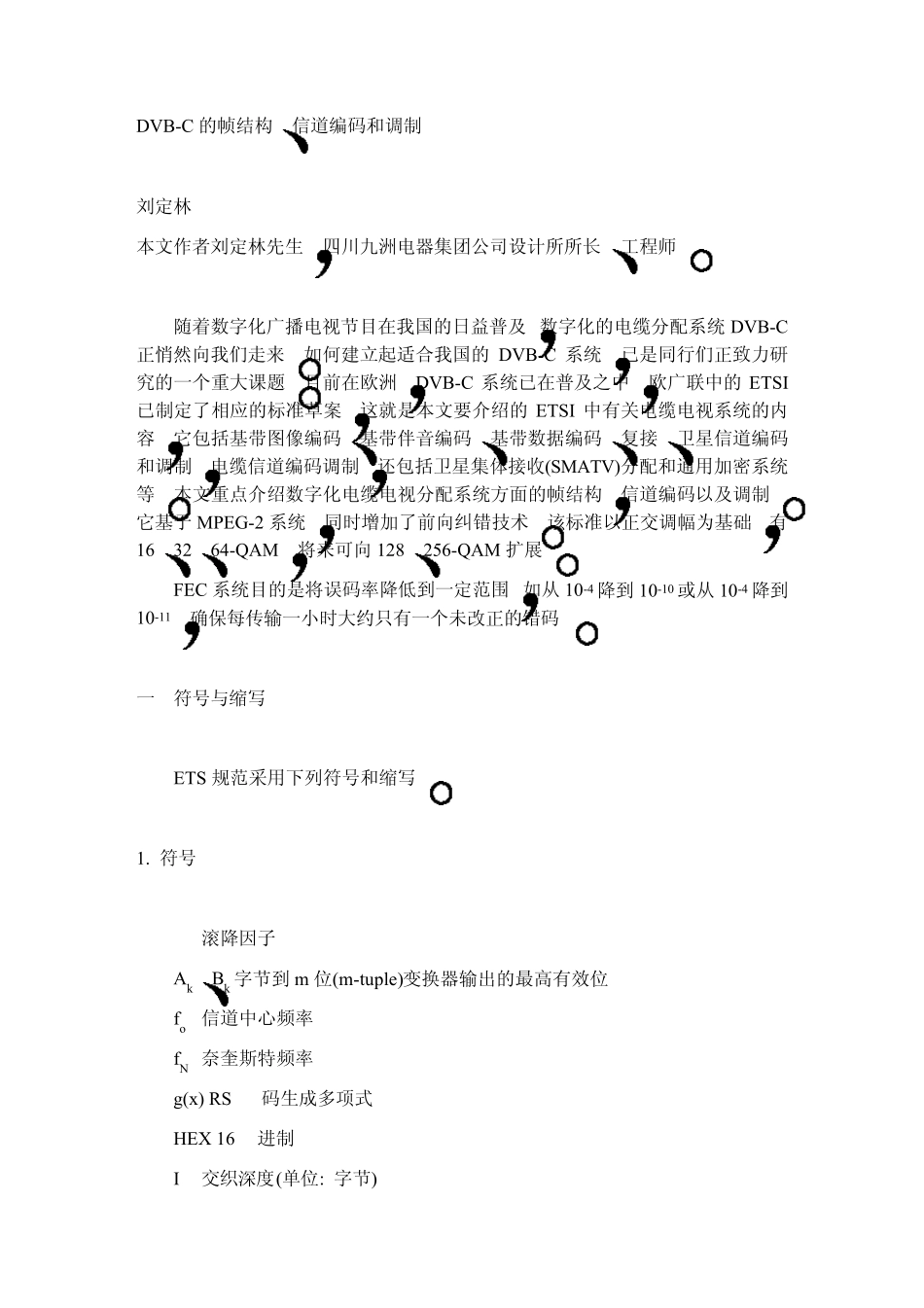

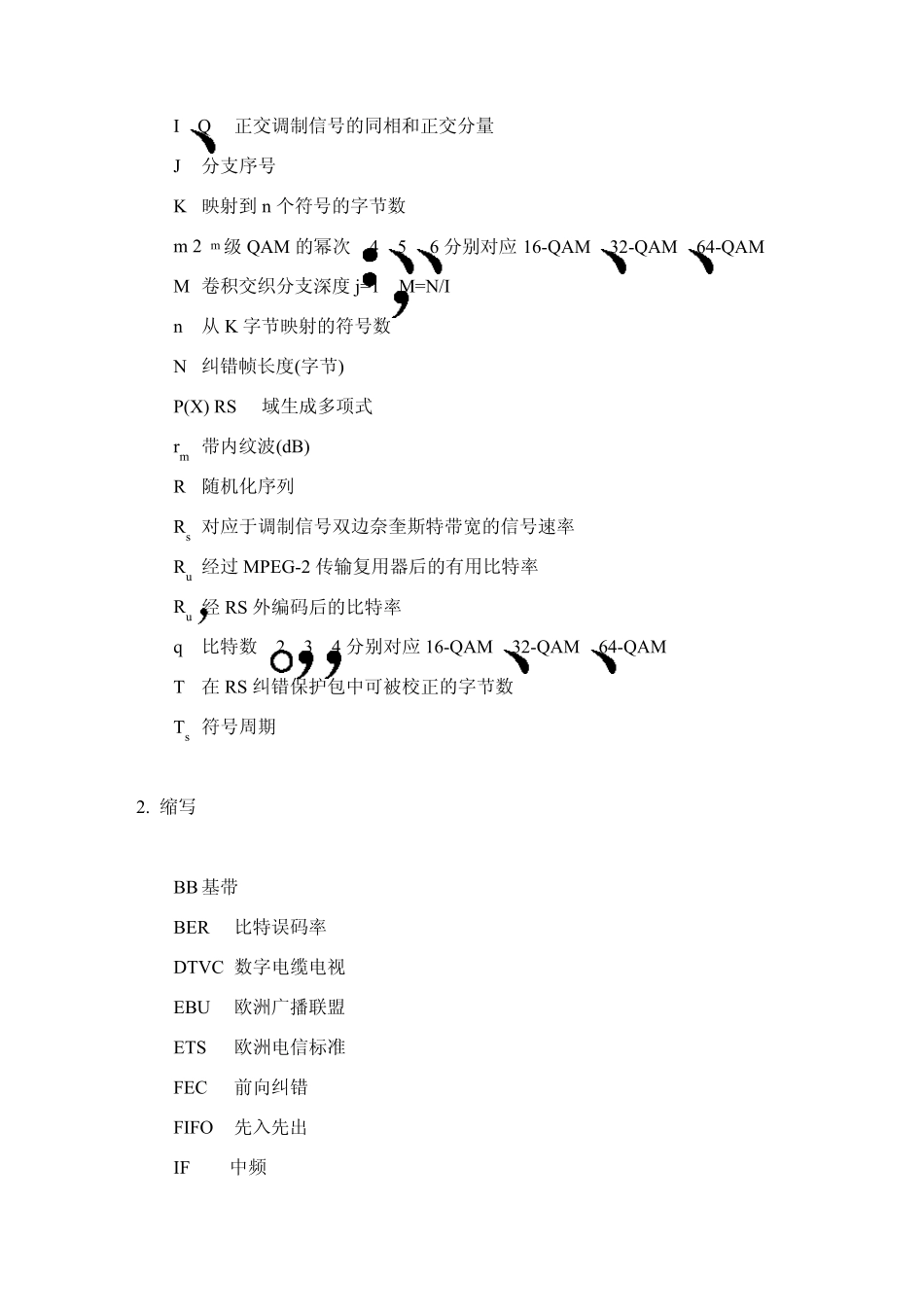

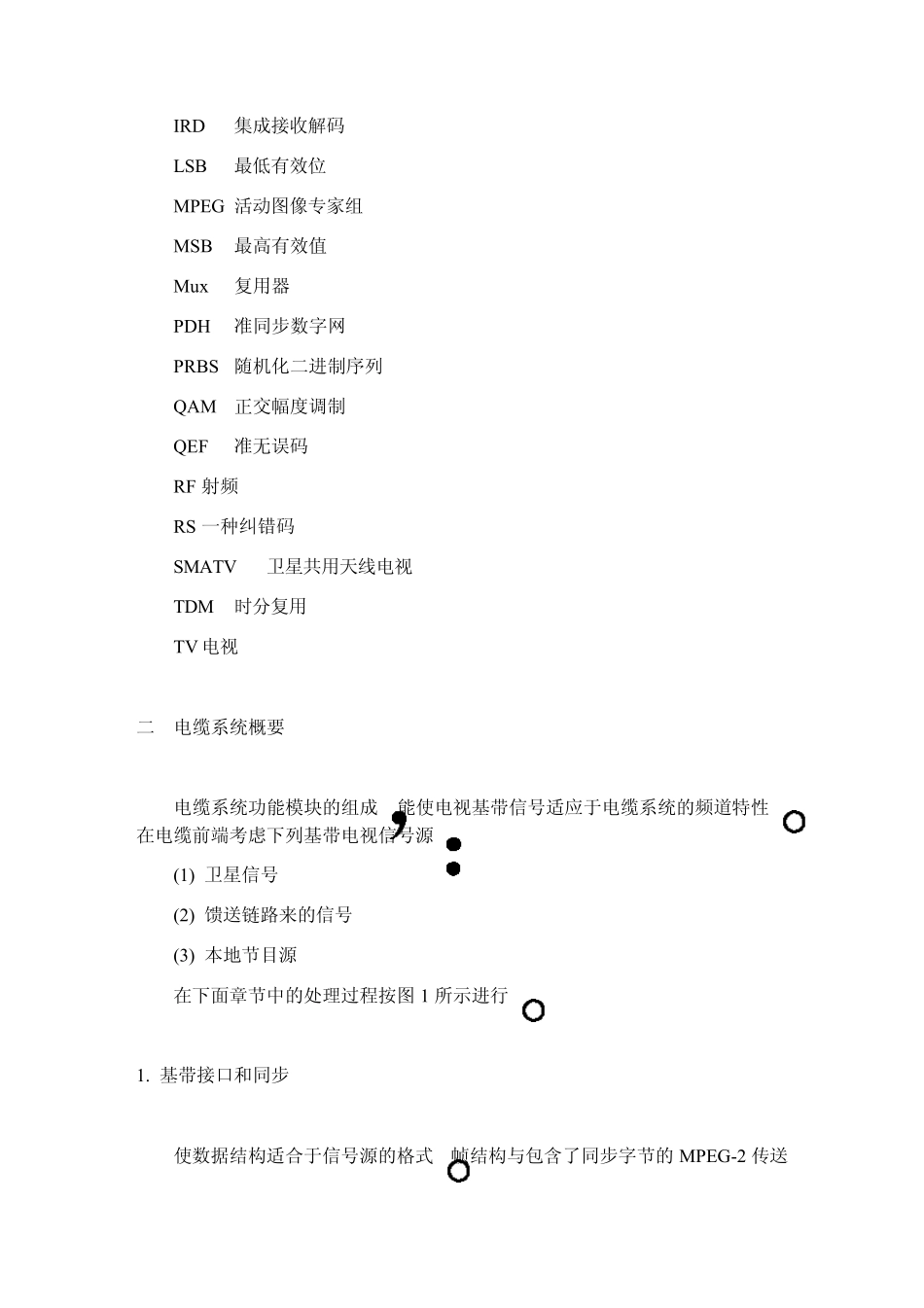

DVB-C 的帧结构信道编码和调制 刘定林 本文作者刘定林先生四川九洲电器集团公司设计所所长工程师 随着数字化广播电视节目在我国的日益普及数字化的电缆分配系统DVB-C正悄然向我们走来如何建立起适合我国的DVB-C 系统已是同行们正致力研究的一个重大课题目前在欧洲DVB-C 系统已在普及之中欧广联中的ETSI已制定了相应的标准草案这就是本文要介绍的ETSI 中有关电缆电视系统的内容它包括基带图像编码基带伴音编码基带数据编码复接卫星信道编码和调制电缆信道编码调制还包括卫星集体接收(SMATV)分配和通用加密系统等本文重点介绍数字化电缆电视分配系统方面的帧结构信道编码以及调制它基于 MPEG-2 系统同时增加了前向纠错技术该标准以正交调幅为基础有163264-QAM将来可向128256-QAM 扩展 FEC 系统目的是将误码率降低到一定范围 如从 10-4 降到 10-10 或从 10-4 降到10-11确保每传输一小时大约只有一个未改正的错码 一 符号与缩写 ETS 规范采用下列符号和缩写 1. 符号 α 滚降因子 AkBk 字节到 m 位(m-tuple)变换器输出的最高有效位 fo 信道中心频率 fN 奈奎斯特频率 g(x) RS码生成多项式 HEX 16进制 I 交织深度(单位: 字节) IQ 正交调制信号的同相和正交分量 J 分支序号 K 映射到n 个符号的字节数 m 2 m 级 QAM 的幂次45 6 分别对应 16-QAM32-QAM64-QAM M 卷积交织分支深度 j=1M=N/I n 从 K 字节映射的符号数 N 纠错帧长度(字节) P(X) RS域生成多项式 rm 带内纹波(dB) R 随机化序列 Rs 对应于调制信号双边奈奎斯特带宽的信号速率 Ru 经过 MPEG-2 传输复用器后的有用比特率 Ru 经 RS 外编码后的比特率 q 比特数234 分别对应 16-QAM32-QAM64-QAM T 在 RS 纠错保护包中可被校正的字节数 Ts 符号周期 2. 缩写 BB 基带 BER 比特误码率 DTVC 数字电缆电视 EBU 欧洲广播联盟 ETS 欧洲电信标准 FEC 前向纠错 FIFO 先入先出 IF 中频 IRD 集成接收解码 LSB 最低有效位 MPEG 活动图像专家组 MSB 最高有效值 Mux 复用器 PDH 准同步数字网 PRBS 随机化二进制序列 QAM 正交幅度调制 QEF 准无误码 RF 射频 RS 一种纠错码 SMATV 卫星共用天线电视 TDM 时分复用 TV 电视 二 电缆系统概要 电缆系统功能模块的组成能使电视基带信号适应于电缆系统的频道特性在电缆前端考虑下列基带电视信号源 (1) 卫星信号 (2) 馈送链...
