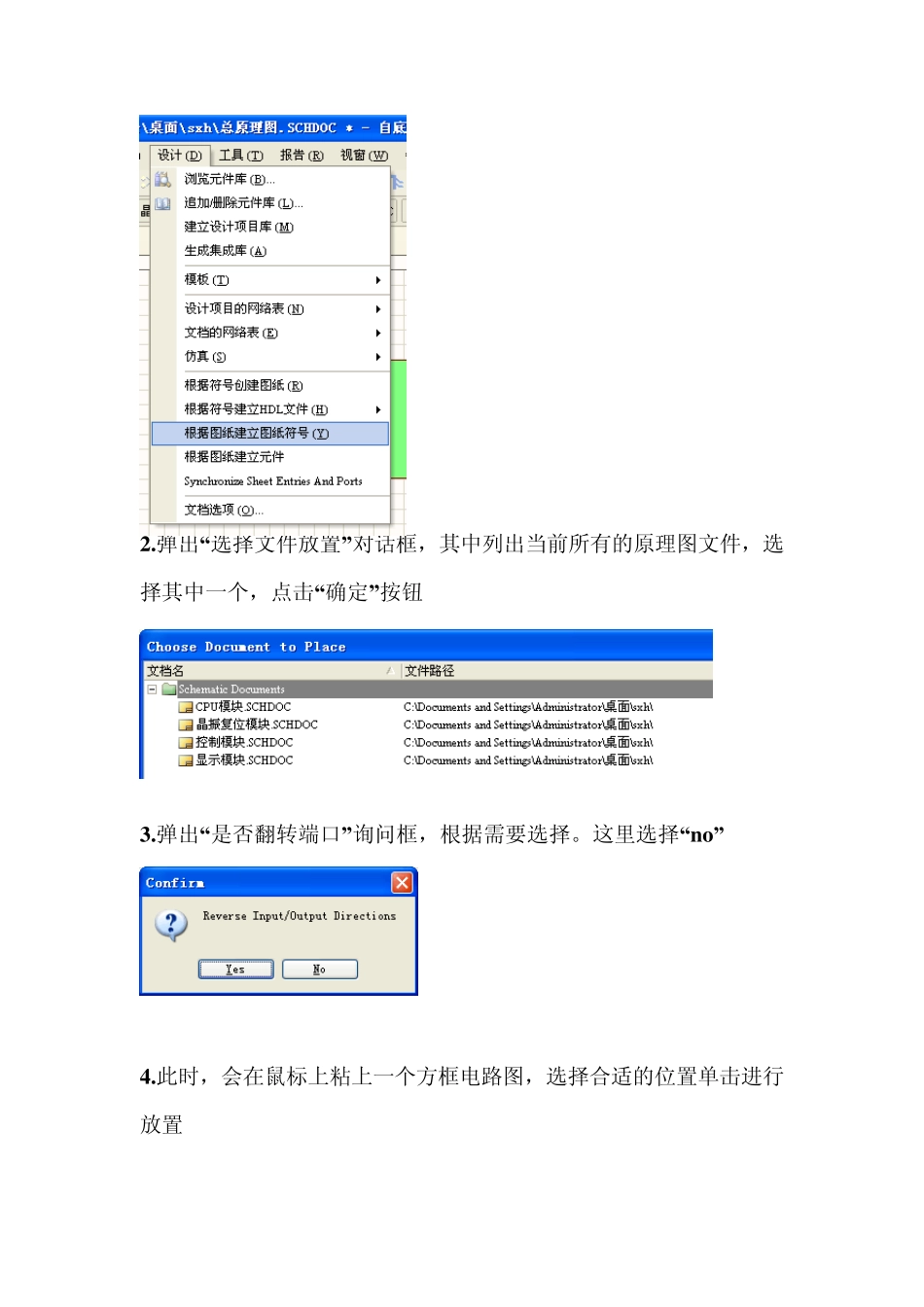

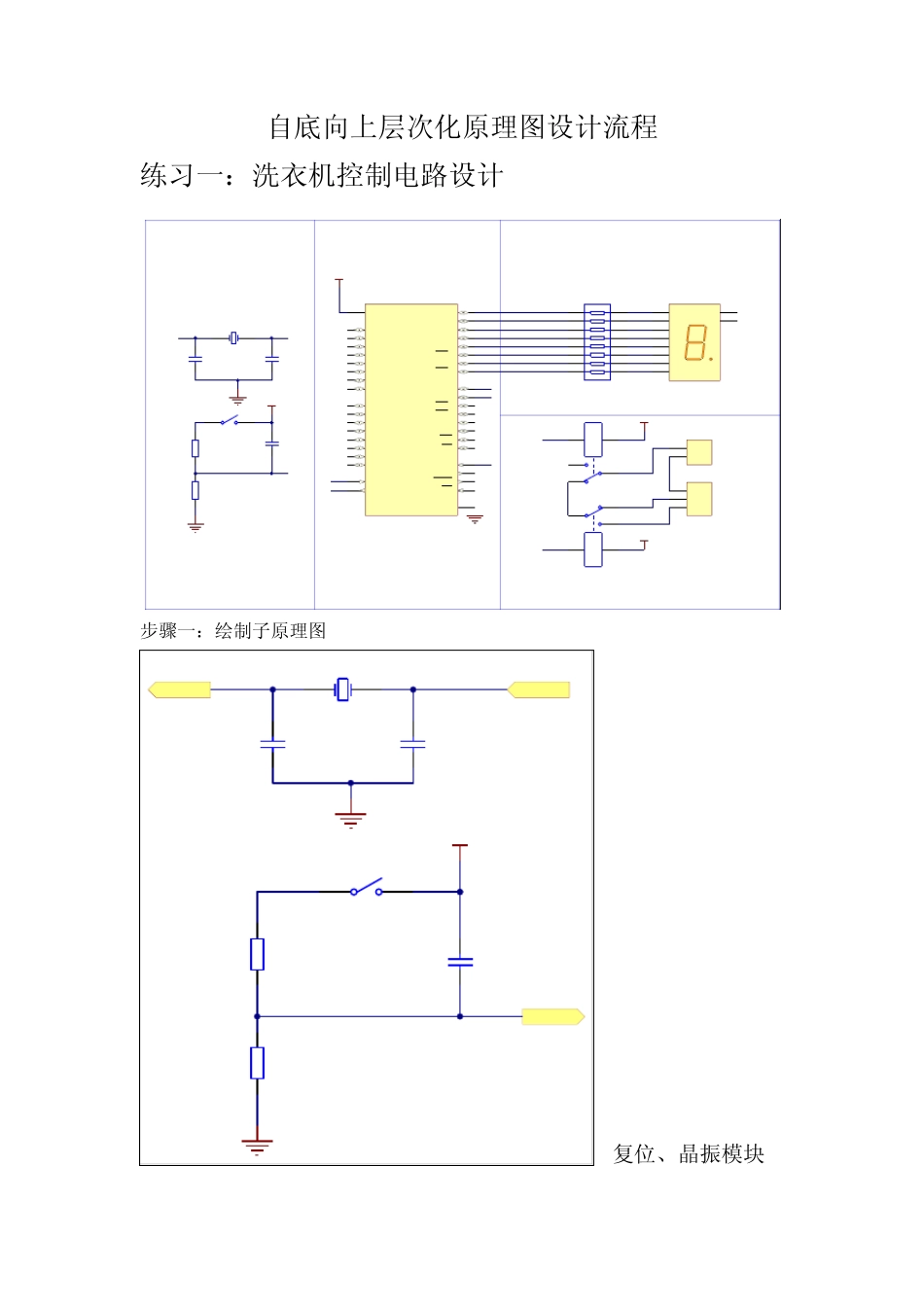

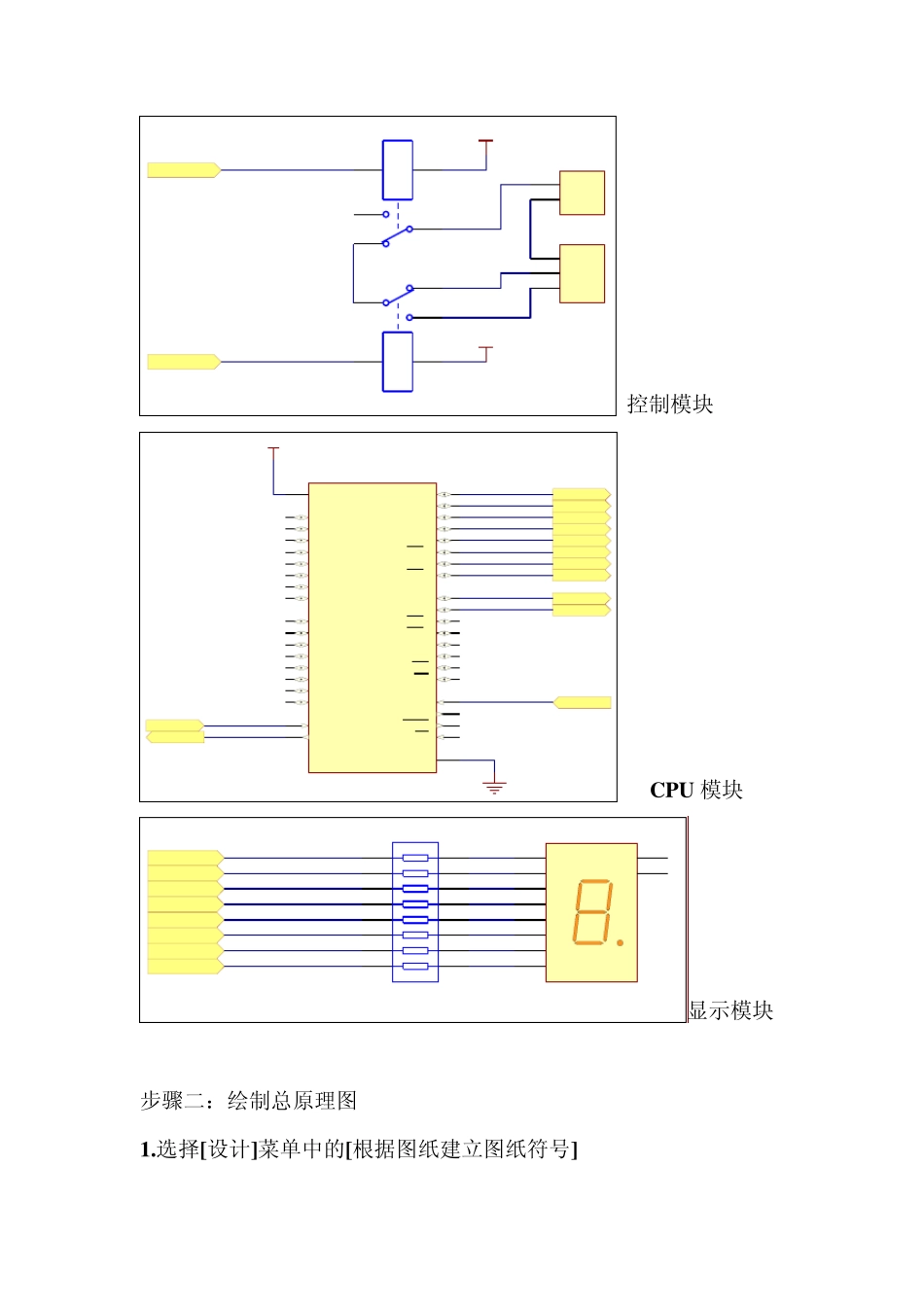

自底向上层次化原理图设计流程 练习一：洗衣机控制电路设计 步骤一：绘制子原理图 复位、晶振模块 控制模块 CPU 模块 显示模块 步骤二：绘制总原理图 1.选择[设计]菜单中的[根据图纸建立图纸符号] 2.弹出“选择文件放置”对话框，其中列出当前所有的原理图文件，选择其中一个，点击“确定”按钮 3.弹出“是否翻转端口”询问框，根据需要选择。这里选择“no” 4.此时，会在鼠标上粘上一个方框电路图，选择合适的位置单击进行放置 通过以上方法，可以将所有子原理图转换为方框电路图，添加到总原理图中 步骤三：方框电路图修改 • 对 系 统 生 成 的 方框图不 满 意 ，可以根 据 总原理图布 局 面 对 其 进 行修改。通过修改，可以比较方便地进行导线的连接。 步骤四：添加导线、网络标号 • 最 后 一 步，放 置 总 原 理 图 上 其 他 元 件 ，并 连接导线 保 存 以上 文 件 练习二：报警器电路（用层次法绘制，两种方法任选，或是结合起来）
