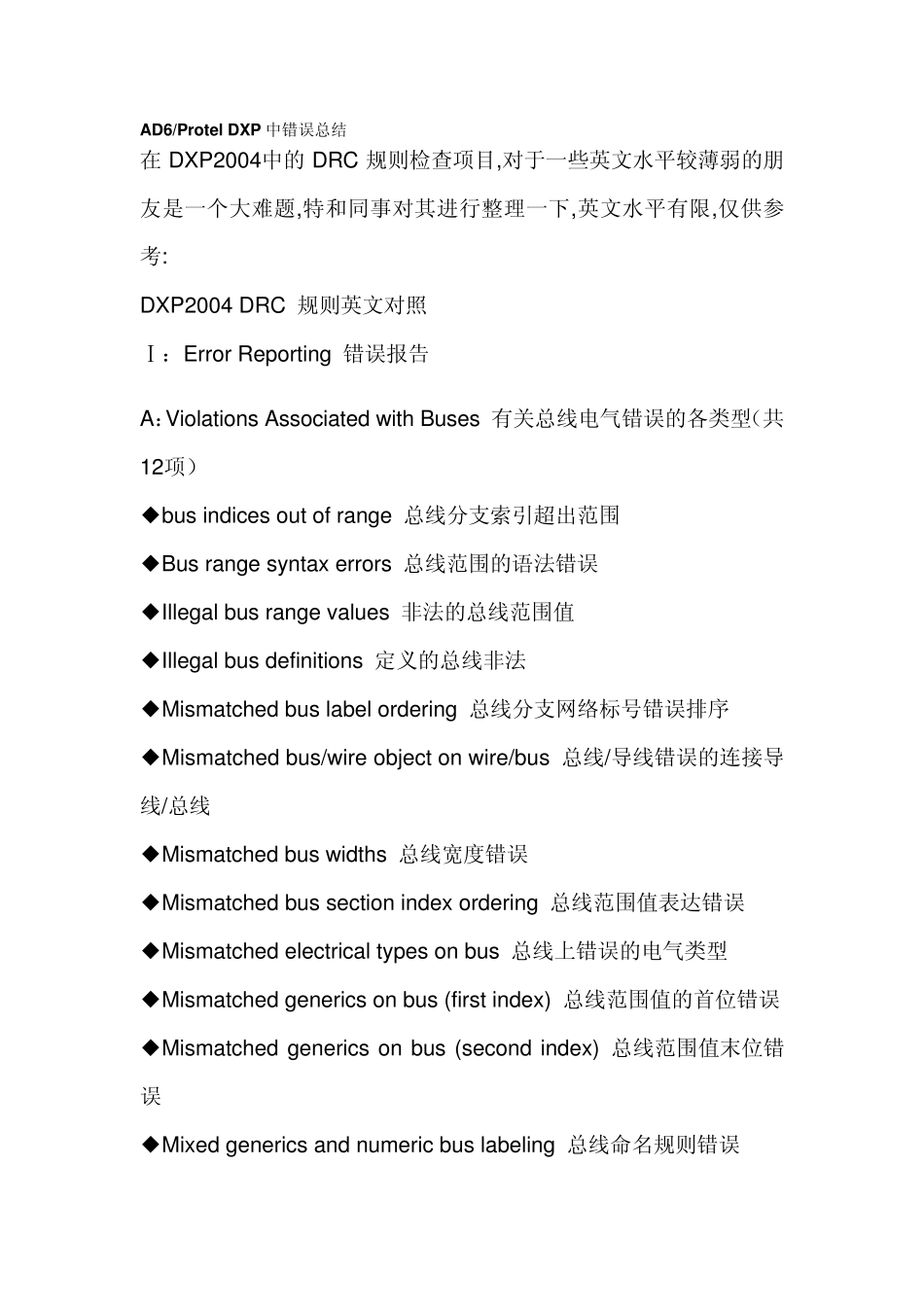

AD6/Protel DXP 中错误总结 在DXP2004中的DRC 规则检查项目,对于一些英文水平较薄弱的朋友是一个大难题,特和同事对其进行整理一下,英文水平有限,仅供参考: DXP2004 DRC 规则英文对照 Ⅰ：Error Reporting 错误报告 A：Violations Associated with Buses 有关总线电气错误的各类型（共12项） ◆bus indices out of range 总线分支索引超出范围 ◆Bus range syntax errors 总线范围的语法错误 ◆Illegal bus range values 非法的总线范围值 ◆Illegal bus definitions 定义的总线非法 ◆Mismatched bus label ordering 总线分支网络标号错误排序 ◆Mismatched bus/wire object on wire/bus 总线/导线错误的连接导线/总线 ◆Mismatched bus widths 总线宽度错误 ◆Mismatched bus section index ordering 总线范围值表达错误 ◆Mismatched electrical types on bus 总线上错误的电气类型 ◆Mismatched generics on bus (first index) 总线范围值的首位错误 ◆Mismatched generics on bus (second index) 总线范围值末位错误 ◆Mixed generics and numeric bus labeling 总线命名规则错误 B：Violations Associated Components 有关元件符号电气错误（共20项） ◆Component Implementations with duplicate
