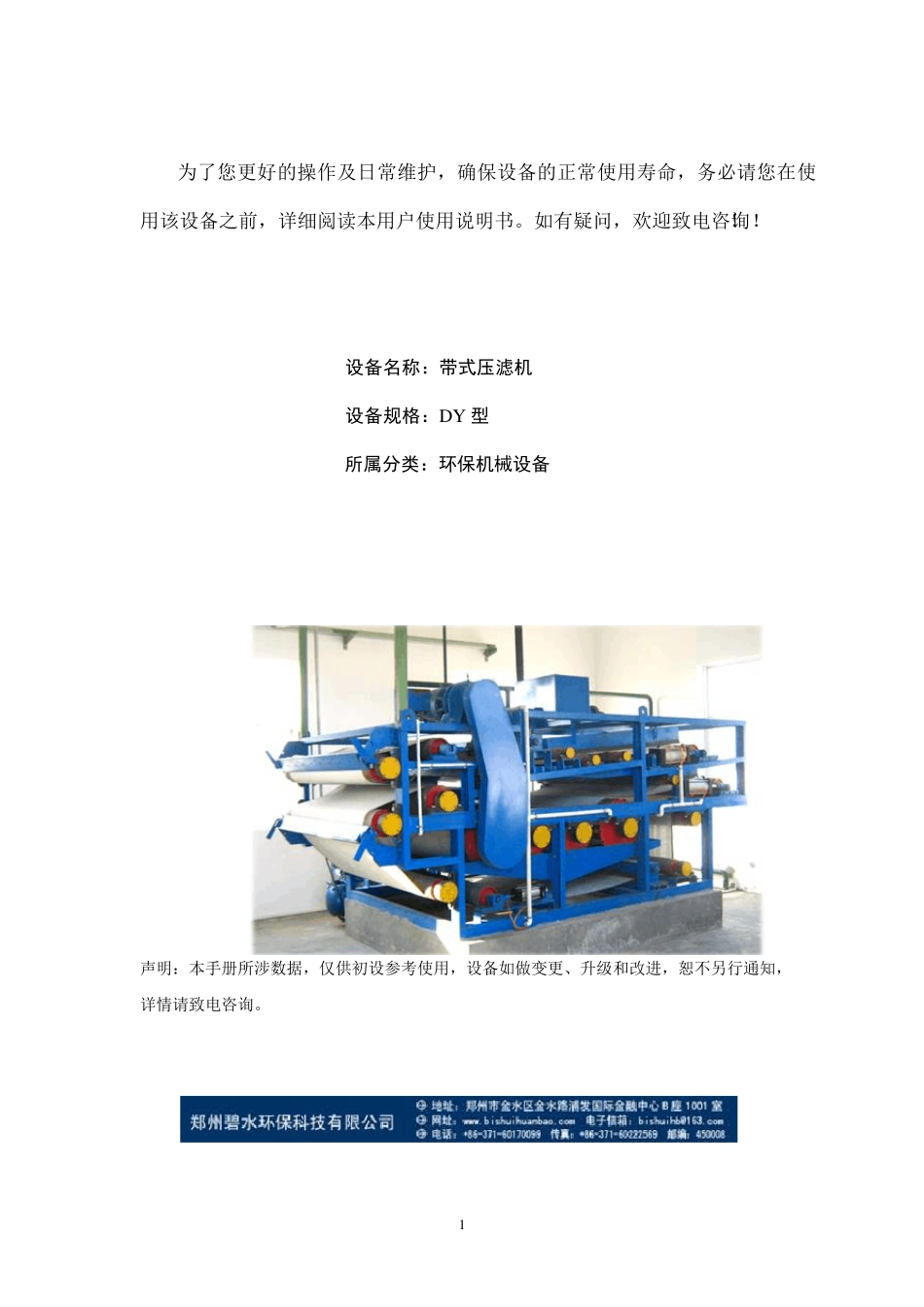

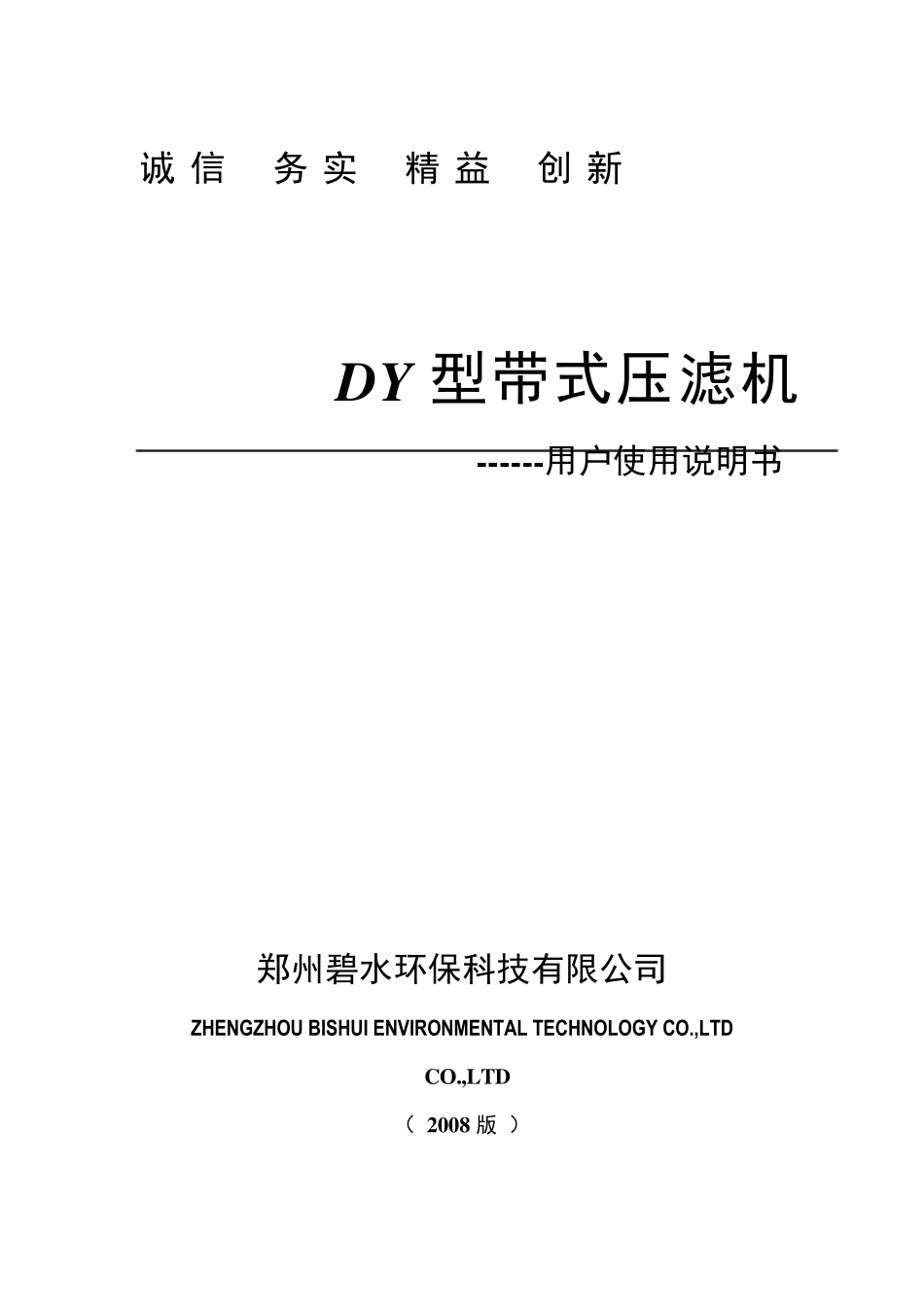

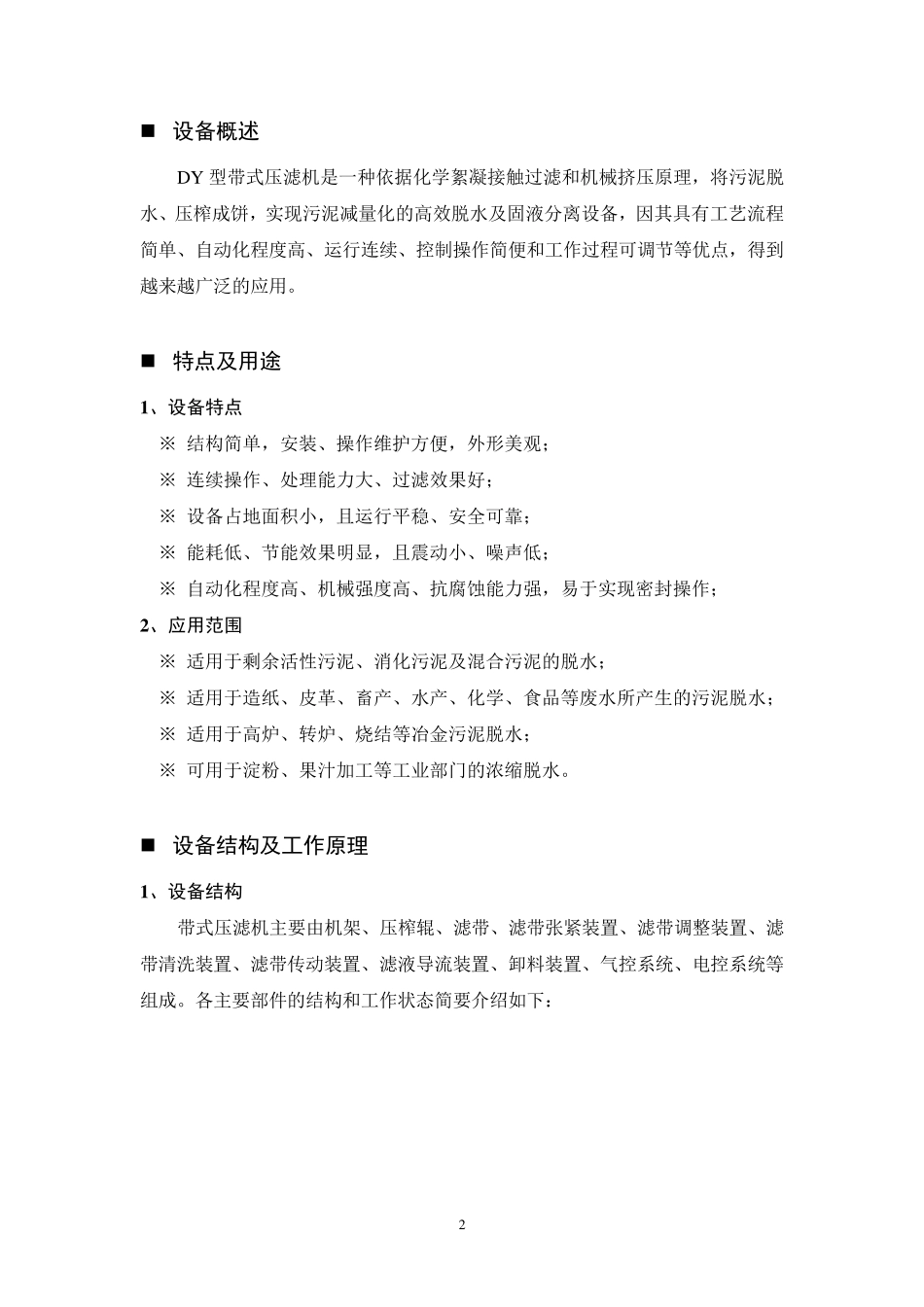

诚信 务实 精益 创新 DY 型带式压滤机 ------用户使用说明书 郑州碧水环保科技有限公司 ZHENGZHOU BISHUI ENVIRONMENTAL TECHNOLOGY CO.,LTD CO.,LTD （ 2008 版 ） 1 为了您更好的操作及日常维护，确保设备的正常使用寿命，务必请您在使用该设备之前，详细阅读本用户使用说明书。如有疑问，欢迎致电咨询！！ 设备名称：带式压滤机 设备规格：D Y 型 所属分类：环保机械设备 声明：本手册所涉数据，仅供初设参考使用，设备如做变更、升级和改进，恕不另行通知，详情请致电咨询。 2 设备概述 D Y 型带式压滤机是一种依据化学絮凝接触过滤和机械挤压原理，将污泥脱水、压榨成饼，实现污泥减量化的高效脱水及固液分离设备，因其具有工艺流程简单、自动化程度高、运行连续、控制操作简便和工作过程可调节等优点，得到越来越广泛的应用。 特点及用途 1 、设备特点 ※ 结构简单，安装、操作维护方便，外形美观； ※ 连续操作、处理能力大、过滤效果好； ※ 设备占地面积小，且运行平稳、安全可靠； ※ 能耗低、节能效果明显，且震动小、噪声低； ※ 自动化程度高、机械强度高、抗腐蚀能力强，易于实现密封操作； 2 、应用范围 ※ 适用于剩余活性污泥、消化污泥及混合污泥的脱水； ※ 适用于造纸、皮革、畜产、水产、化学、食品等废水所产生的污泥脱水； ※ 适用于高炉、转炉、烧结等冶金污泥脱水； ※ 可用于淀粉、果汁加工等工业部门的浓缩脱水。 设备结构及工作原理 1 、设备结构 带式压滤机主要由机架、压榨辊、滤带、滤带张紧装置、滤带调整装置、滤带清洗装置、滤带传动装置、滤液导流装置、卸料装置、气控系统、电控系统等组成。各主要部件的结构和工作状态简要介绍如下： 3 【机 架】 用于支撑、固定压榨辊及其他各部件； 【压榨辊】 由从大到小排列的辊筒组成。污泥由上、下滤带夹持，依次经过压榨辊系，在张力作用下，形成由小到大的压力梯度，使污泥在脱水过程中所受的压榨力不断提升，水分逐渐被脱除。 【进料装置】 由料槽、布水口等组成，用于缓冲进料管的料液流速，充分布料到滤带上。 【滤 带】 为压滤机的主要组成部分，由上、下滤带组成。污泥固、液相的分离过程以此作为过滤介质，在张紧力作用下绕过压榨辊而获得去除物料水分所需压榨力。滤带由聚酯单丝编织而成，网孔孔径比物料颗粒直径要大，之所以能够在这样的滤带上形成滤饼，主要是通过预处理...
