E6、E12、E24、E48、E96、E192系列电阻说明

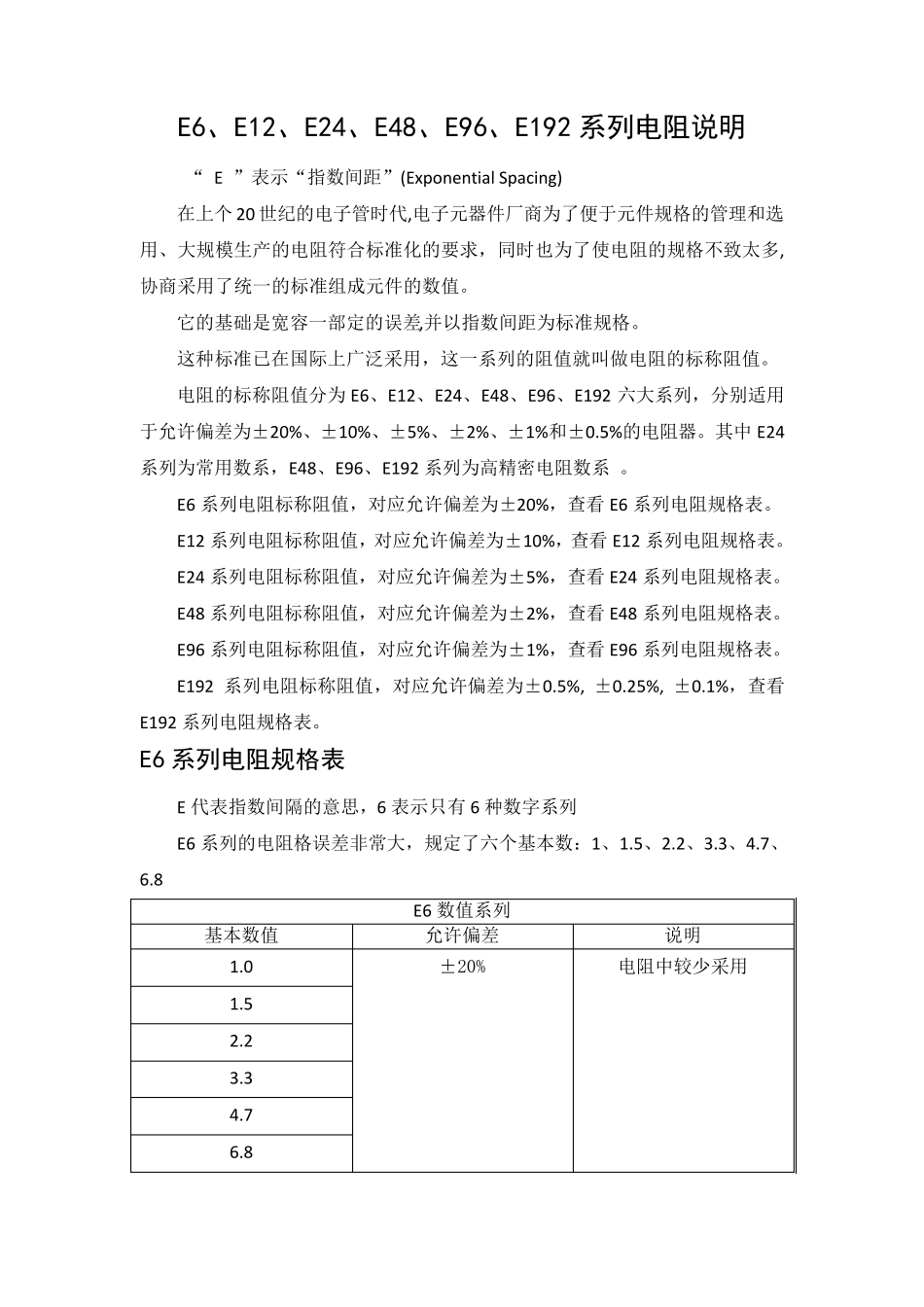

E6、E12、E24、E48、E96、E192系列电阻说明_第1页
1/10

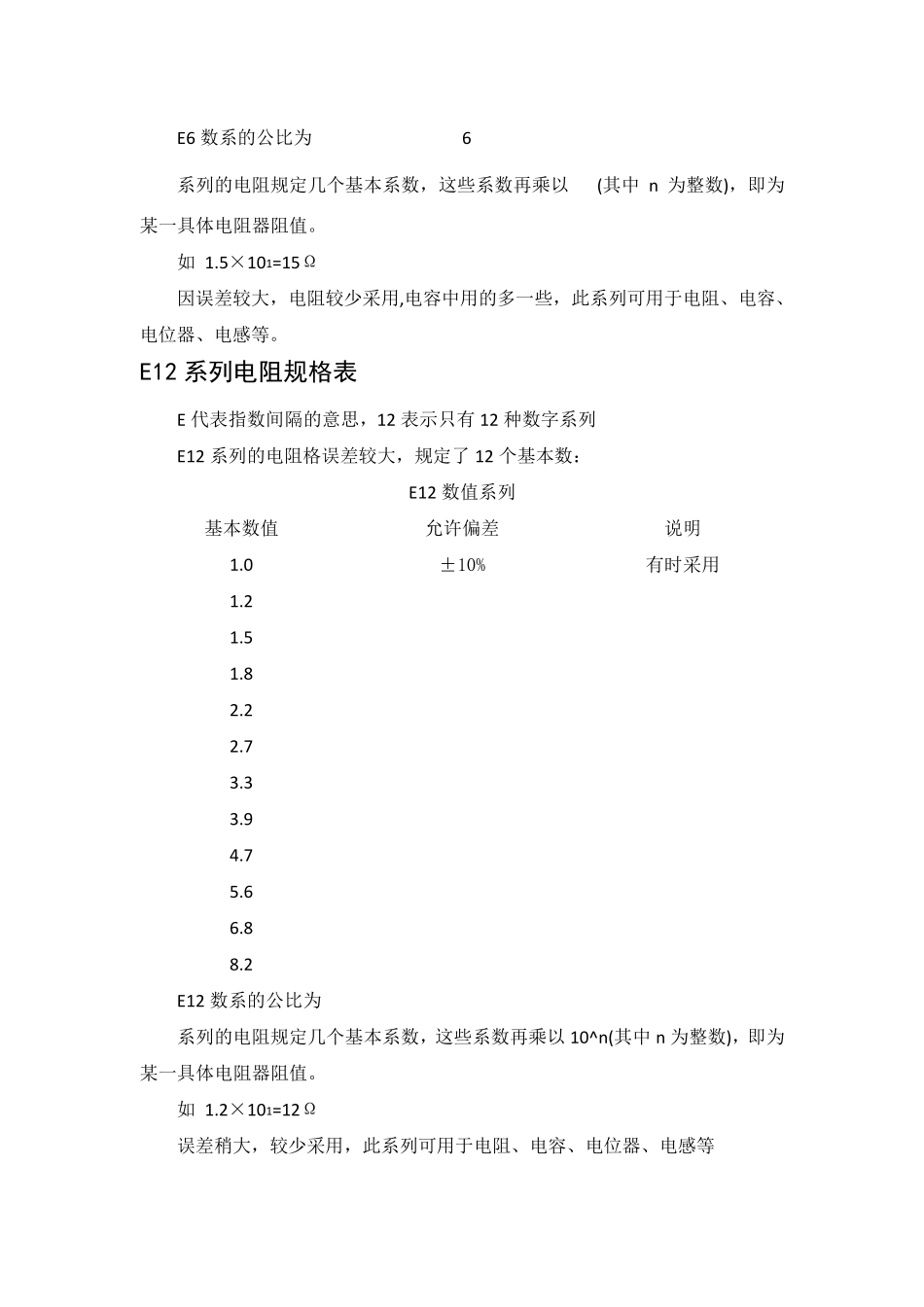

E6、E12、E24、E48、E96、E192系列电阻说明_第2页
2/10
E6、E12、E24、E48、E96、E192系列电阻说明_第3页
3/10
E6、E12、E24、E48、E96、E192 系列电阻说明 “ E ”表示“指数间距”(Exponential Spacing) 在上个20 世纪的电子管时代,电子元器件厂商为了便于元件规格的管理和选用、大规模生产的电阻符合标准化的要求,同时也为了使电阻的规格不致太多,协商采用了统一的标准组成元件的数值。 它的基础是宽容一部定的误差,并以指数间距为标准规格。 这种标准已在国际上广泛采用,这一系列的阻值就叫做电阻的标称阻值。 电阻的标称阻值分为E6、E12、E24、E48、E96、E192 六大系列,分别适用于允许偏差为±20%、±10%、±5%、±2%、±1%和±0.5%的电阻器。其中 E24系列为常用数系,E48、E96、E192 系列为高精密电阻数系 。 E6 系列电阻标称阻值,对应允许偏差为±20%,查看 E6 系列电阻规格表。 E12 系列电阻标称阻值,对应允许偏差为±10%,查看 E12 系列电阻规格表。 E24 系列电阻标称阻值,对应允许偏差为±5%,查看 E24 系列电阻规格表。 E48 系列电阻标称阻值,对应允许偏差为±2%,查看 E48 系列电阻规格表。 E96 系列电阻标称阻值,对应允许偏差为±1%,查看 E96 系列电阻规格表。 E192 系列电阻标称阻值,对应允许偏差为±0.5%, ±0.25%, ±0.1%,查看E192 系列电阻规格表。 E6 系列电阻规格表 E 代表指数间隔的意思,6 表示只有 6 种数字系列 E6 系列的电阻格误差非常大,规定了六个基本数:1、1.5、2.2、3.3、4.7、6.8 E6 数值系列 基本数值 允许偏差 说明 1.0 ±20% 电阻中较少采用 1.5 2.2 3.3 4.7 6.8 E6 数系的公比为6 系列的电阻规定几个基本系数,这些系数再乘以(其中n 为整数),即为某一具体电阻器阻值。 如 1.5×101=15Ω 因误差较大,电阻较少采用,电容中用的多一些,此系列可用于电阻、电容、电位器、电感等。 E12 系列电阻规格表 E 代表指数间隔的意思,12 表示只有12 种数字系列 E12 系列的电阻格误差较大,规定了12 个基本数: E12 数值系列 基本数值 允许偏差 说明 1.0 ±10% 有时采用 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2 E12 数系的公比为 系列的电阻规定几个基本系数,这些系数再乘以10^n(其中n 为整数),即为某一具体电阻器阻值。 如 1.2×101=12Ω 误差稍大,较少采用,此系列可用于电阻、电容、电位器、电感等 E24 系列电阻规格表 E 代表指数间隔的意思,24 表示有24 种数字系列 E24 系列的电阻规格误差...
